彩色不銹鋼主要有優越性能主要有以下幾點
1. 耐蝕(shi)性

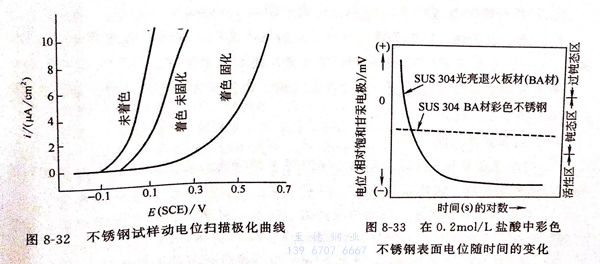

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩(cai)(cai)色不(bu)(bu)銹(xiu)鋼(gang)在英國伯明翰工業大氣(qi)中暴露(lu)6年，著色膜只(zhi)有輕微(wei)的變化。彩(cai)(cai)色不(bu)(bu)銹(xiu)鋼(gang)在海洋性氣(qi)體中暴露(lu)20個月，色澤不(bu)(bu)變。彩(cai)(cai)色不(bu)(bu)銹(xiu)鋼(gang)有良好的耐候性。
腐蝕電(dian)位：圖8-33為SUS304彩色(se)不銹(xiu)鋼(gang)(gang)與(yu)原不銹(xiu)鋼(gang)(gang)在(zai)0.2mol/L鹽酸水溶液中的腐蝕電(dian)位比較，說(shuo)明彩色(se)不銹(xiu)鋼(gang)(gang)浸泡在(zai)0.2mol/L鹽酸（相當于7g/L鹽酸）中長期(qi)保持穩定鈍態。
鹽(yan)霧(wu)腐(fu)(fu)蝕(shi)實驗，經過96小時(shi),彩色不銹鋼主體金屬不腐(fu)(fu)蝕(shi)、不變(bian)色。中(zhong)性鹽(yan)霧(wu)腐(fu)(fu)蝕(shi)實驗，按GB 1771-79標準，144小時(shi)腐(fu)(fu)蝕(shi)實驗不變(bian)化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光(guang)學性能
彩色(se)(se)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼表面(mian)(mian)色(se)(se)彩是(shi)其表面(mian)(mian)反(fan)射光(guang)與通過表面(mian)(mian)透明膜的折射光(guang)的干涉光(guang)。由于受不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼固有金屬(shu)色(se)(se)澤的影(ying)響，只能顯示藍(lan)、黃、紅、綠4種(zhong)基本色(se)(se)，加上中(zhong)(zhong)間色(se)(se)共有十(shi)幾種(zhong)色(se)(se)，不(bu)(bu)(bu)(bu)能呈現光(guang)譜色(se)(se)中(zhong)(zhong)的任何一種(zhong)顏(yan)色(se)(se)。鏡(jing)面(mian)(mian)拋光(guang)和非鏡(jing)面(mian)(mian)拋光(guang)的不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼均能獲得(de)富有光(guang)澤的鮮艷(yan)色(se)(se)彩、柔(rou)和的長期經紫外線照射也不(bu)(bu)(bu)(bu)變(bian)色(se)(se)的彩色(se)(se)，光(guang)學性能經久不(bu)(bu)(bu)(bu)變(bian)。
3. 耐熱性能
①. 彩色不(bu)銹鋼在沸水中浸泡28天(tian)無變化。
②. 彩色不銹鋼(gang)在150℃干(gan)燥條(tiao)件下暴露35天無變(bian)化。
③. 按GB 1735-79標準(zhun)，彩(cai)色不銹鋼(gang)在200℃加熱(re)24小(xiao)時膜層(ceng)顏(yan)色不變，無起泡(pao)開裂現(xian)象(xiang)。
④. 彩色(se)不(bu)銹(xiu)鋼加熱到(dao)300℃無變化。
4. 抗磨和(he)抗刻劃性能
①. 按GB 1768-79標準，彩色不銹鋼著色膜(mo)經(jing)受負荷500g橡皮輪(lun)加(jia)壓摩擦200次以上不露底。
②. 彩色不銹鋼著色膜經得住50~120g負荷的鋼針刻劃。
③. 彩色不銹鋼表面經(jing)受888r摩擦露底時(shi)間為12分鐘。
5. 加工成型性(xing)
彩色(se)不銹鋼可承(cheng)受一般(ban)模壓加(jia)工、深(shen)延、彎(wan)曲等加(jia)工、硬化加(jia)工、180°彎(wan)曲實(shi)(shi)驗和沖深(shen)8mm的杯突實(shi)(shi)驗，表面膜(mo)無損(sun)傷。
但(dan)大變形量(liang)會損害(hai)著色(se)膜，使其色(se)澤(ze)變壞，彩色(se)不銹鋼在加(jia)工時，最好采用聚(ju)乙烯塑料薄膜加(jia)以保護(hu)。
6. 表面耐擦洗性
①. 中性洗(xi)滌(di)劑(ji)溶液擦(ca)洗(xi)，可以洗(xi)凈(jing)彩色不銹(xiu)鋼表面沾(zhan)污(wu)的指紋、油(you)漬(zi)和污(wu)垢等損害外觀的疵蔽，恢(hui)復原(yuan)有外觀。
②. 有機(ji)溶劑，如汽油、丙(bing)酮等擦洗表(biao)面污垢(gou)，雖然對表(biao)面色(se)澤無影響(xiang)，但有機(ji)溶劑揮發(fa)后會在不銹鋼表(biao)面留下(xia)污垢(gou)痕跡。
③. 禁忌使用對表(biao)面(mian)有磨損的去(qu)污粉或不銹鋼絲(si)球擦洗(xi)，不僅損傷表(biao)面(mian)氧化(hua)膜，最(zui)后可能(neng)擦掉(diao)著色膜。
④. 耐油(you)污(wu)性。在植物油(you)中浸泡24h,膜層顏(yan)色不變，可以擦洗去表面油(you)污(wu)。
