奧氏體不銹鋼的組織結構決定了其力學性能的特點是強度較低而塑性和韌性較高。在我國不銹鋼標準中，給定的奧氏體不銹鋼抗拉強度一般為480~520N/m㎡;個別的還有400N/m㎡.按標準，奧氏體不銹鋼鍛材、軋材沒給出沖擊試驗值，實際上，奧氏體不銹鋼固溶化熱處理后的沖擊功（AKU2)可達120J或更高。奧氏體不銹鋼的力學性能不能通過熱處理進行調整。

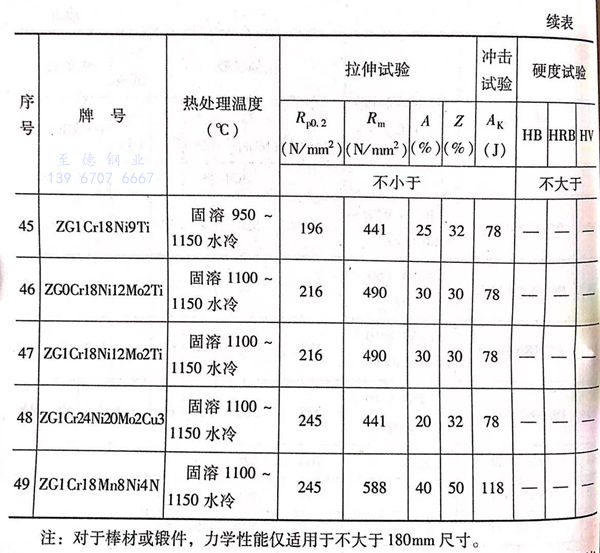

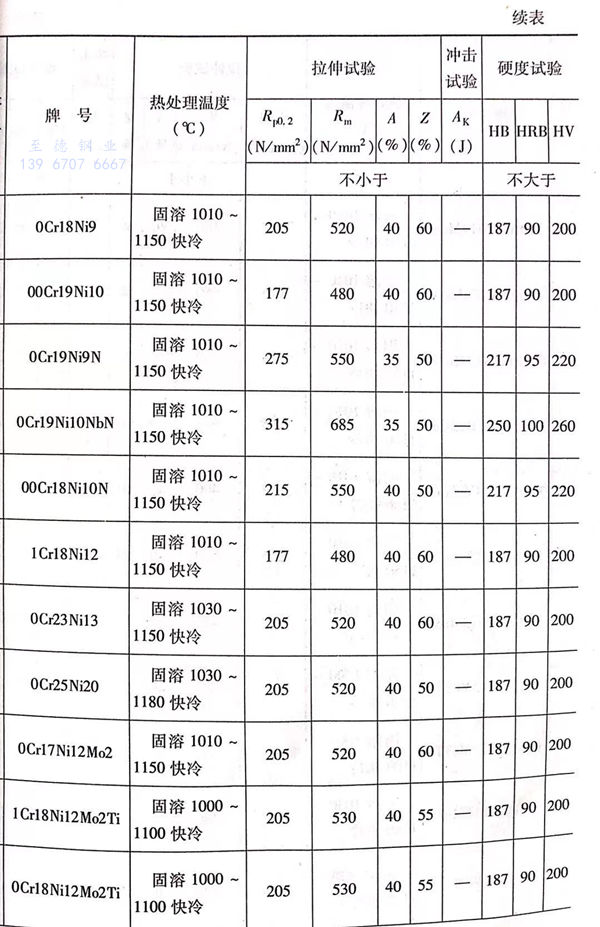

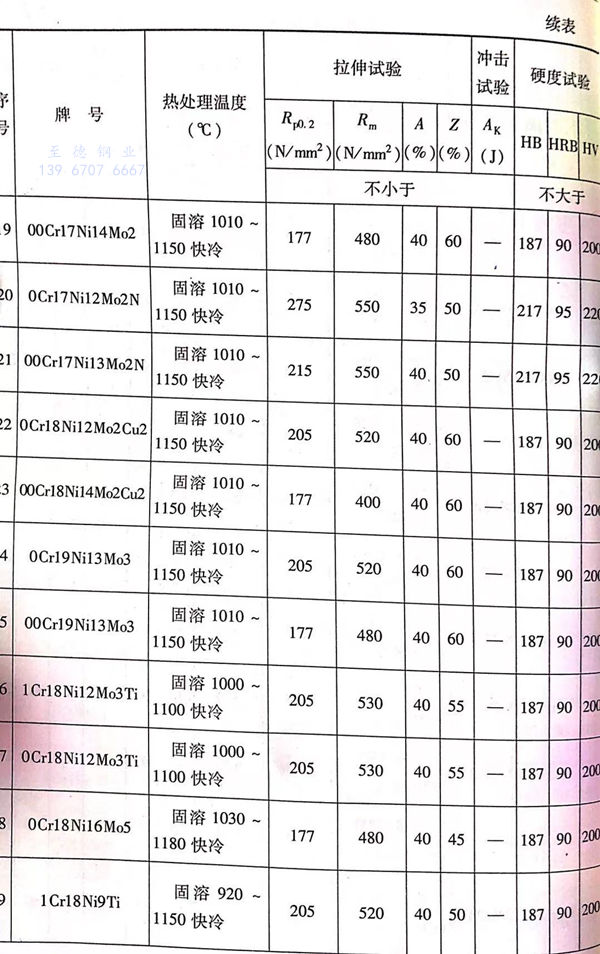

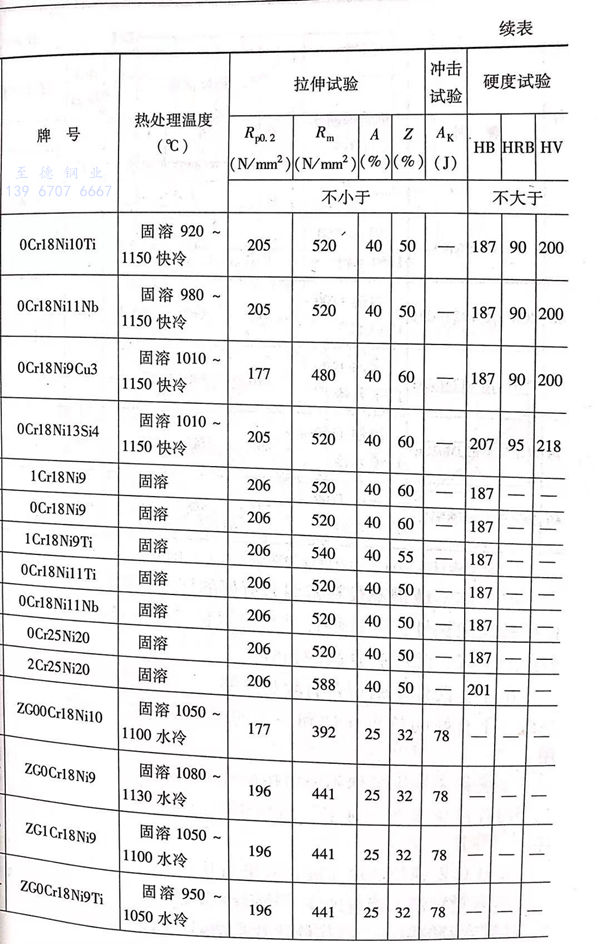

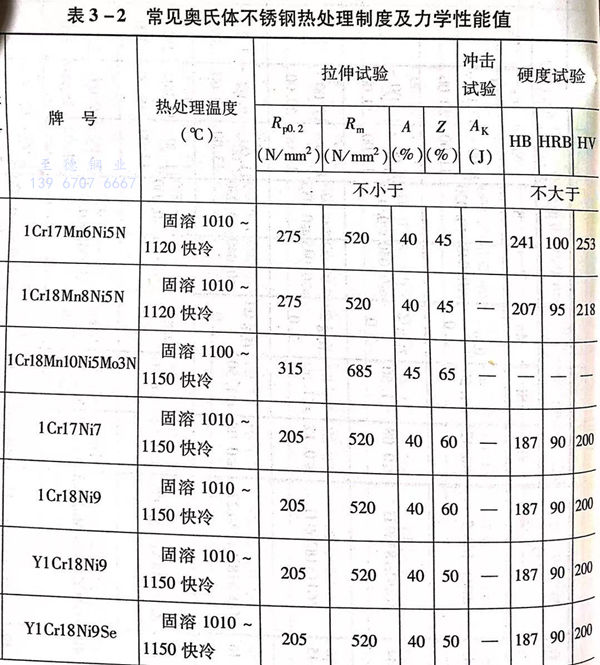

 常見奧(ao)氏(shi)體不銹鋼(gang)固溶化(hua)熱處理后的力(li)學性(xing)能見表(biao)3-2。





奧氏(shi)體(ti)不銹鋼不僅在常溫時有好(hao)的(de)韌性(xing)，在低溫條件下也能保(bao)(bao)持較高的(de)韌性(xing)，這種特性(xing)甚至(zhi)可(ke)以保(bao)(bao)持到 -150℃。隨著(zhu)使用溫度的(de)下降，強(qiang)度有升高的(de)趨勢。


由于(yu)奧(ao)氏體不銹鋼(gang)含有較高的(de)鉻、鎳、銅等合金元素，在較高溫度下有好(hao)的(de)抗氧化性和一(yi)定的(de)強(qiang)度，有的(de)可作為耐熱(re)鋼(gang)使用。


奧氏體不(bu)銹鋼(gang)雖然不(bu)能用(yong)熱(re)處(chu)理方法調整力學性(xing)能，但可以利用(yong)冷作(zuo)硬化(hua)來改善強(qiang)度，應(ying)用(yong)于(yu)制造(zao)標準(zhun)件或小截面機械零件。


奧氏體不銹鋼的冷作硬(ying)化效(xiao)果(guo)與其含碳量和變形量有關。


圖 5.jpg

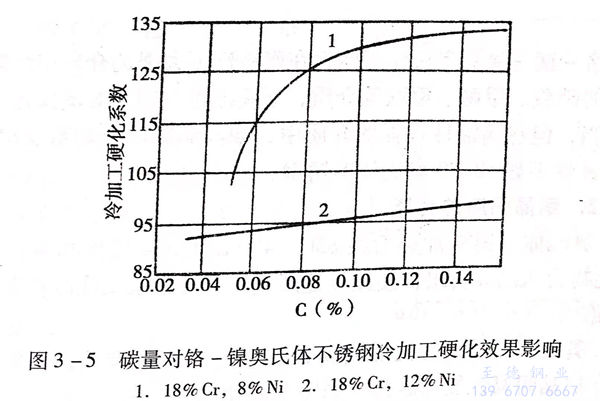

碳含量對鉻－鎳奧氏體不銹鋼(gang)冷(leng)作(zuo)硬化效(xiao)果(guo)的影(ying)響(xiang)見圖3-5。隨碳含量的增(zeng)加，冷(leng)作(zuo)硬化效(xiao)果(guo)增(zeng)強。


圖 6.jpg

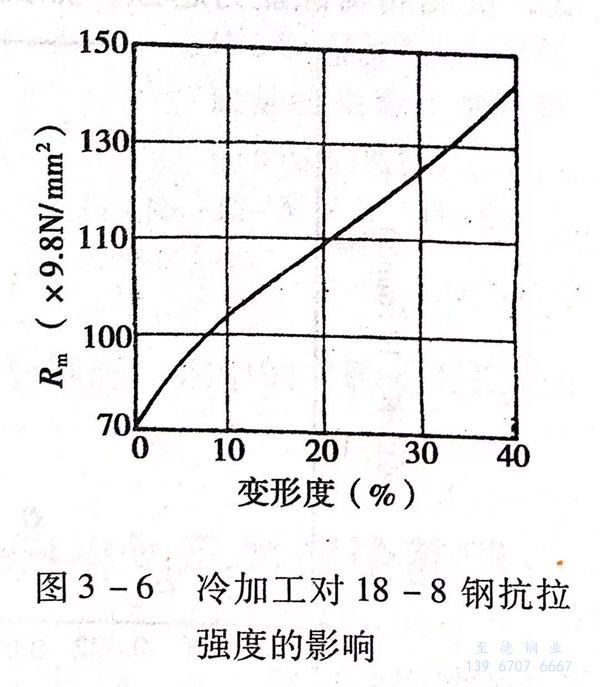

冷(leng)(leng)(leng)加(jia)工變(bian)形量(liang)對鉻－鎳奧(ao)氏體(ti)不銹(xiu)鋼抗拉強度(du)的影響見圖3-6。隨冷(leng)(leng)(leng)加(jia)工變(bian)形量(liang)的增加(jia)，冷(leng)(leng)(leng)作硬化效果(guo)增強。
