1. 奧(ao)氏體低溫無磁不銹(xiu)鋼的(de)焊接

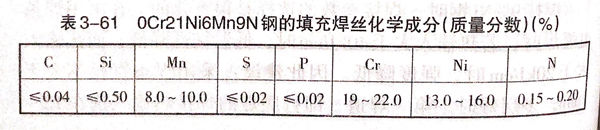

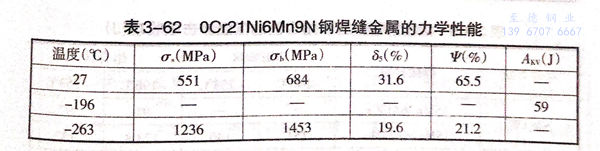

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不銹鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳(meng)-鋁系高錳(meng)奧氏體低(di)溫無磁鋼的焊接

 15Mn26Al14鋼可用氣體火焰及等離(li)子切(qie)割，切(qie)口無硬化。

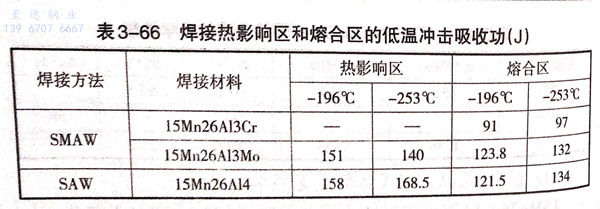

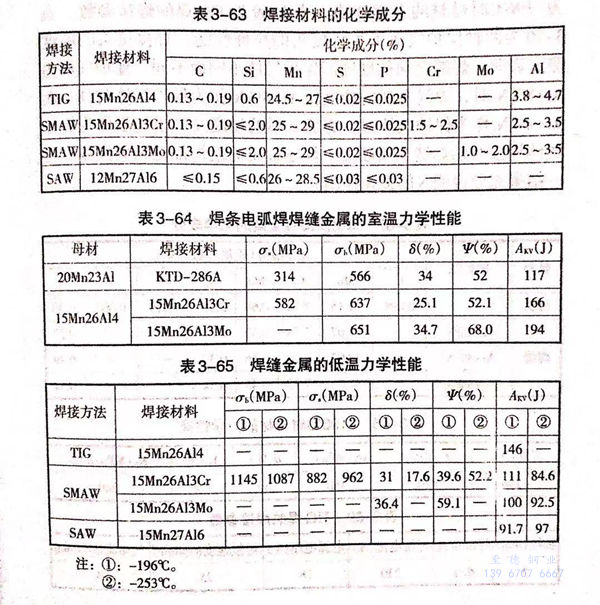

 15Mn26Al14鋼(gang)可用(yong)SWAM、SAW及TIG方(fang)法焊接(jie)，其所用(yong)焊接(jie)材料及力學性(xing)能在表3-63~表3-66中給出(chu)。

3. 高(gao)錳(meng)奧(ao)氏體超低溫(wen)無磁鋼的焊接(jie)

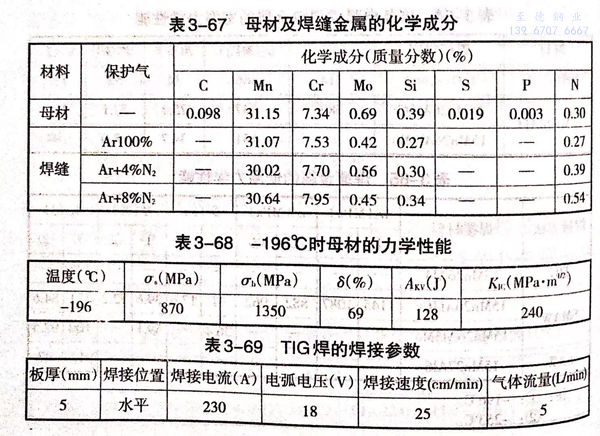

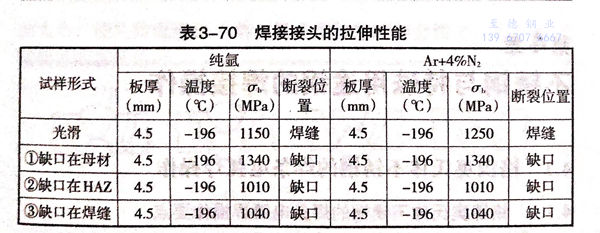

  采用TIG焊(han)(han)(han)法(fa)，保護(hu)(hu)(hu)(hu)氣(qi)(qi)(qi)體(ti)(ti)用純(chun)氬氣(qi)(qi)(qi)或氬氣(qi)(qi)(qi)＋氮氣(qi)(qi)(qi)，填充焊(han)(han)(han)絲直徑4mm.母材及焊(han)(han)(han)縫金(jin)(jin)屬的化學成分(fen)在(zai)表3-67中給出(chu)。表3-68為(wei)(wei)-196℃時(shi)母材的力學性能。表3-69為(wei)(wei)TIG焊(han)(han)(han)的焊(han)(han)(han)接(jie)參數。表3-70為(wei)(wei)兩(liang)種保護(hu)(hu)(hu)(hu)氣(qi)(qi)(qi)體(ti)(ti)下焊(han)(han)(han)接(jie)接(jie)頭的拉伸性能。焊(han)(han)(han)接(jie)接(jie)頭的硬度測定表明，焊(han)(han)(han)縫金(jin)(jin)屬的硬度因保護(hu)(hu)(hu)(hu)氣(qi)(qi)(qi)體(ti)(ti)不同(tong)而不同(tong)。保護(hu)(hu)(hu)(hu)氣(qi)(qi)(qi)體(ti)(ti)為(wei)(wei)Ar+8%N2時(shi)，焊(han)(han)(han)縫金(jin)(jin)屬的硬度比(bi)Ar+4%N2作(zuo)為(wei)(wei)保護(hu)(hu)(hu)(hu)氣(qi)(qi)(qi)體(ti)(ti)時(shi)高；而Ar+4%N2作(zuo)為(wei)(wei)保護(hu)(hu)(hu)(hu)氣(qi)(qi)(qi)體(ti)(ti)時(shi)，焊(han)(han)(han)縫金(jin)(jin)屬的硬度又高于純(chun)氬作(zuo)為(wei)(wei)保護(hu)(hu)(hu)(hu)氣(qi)(qi)(qi)體(ti)(ti)焊(han)(han)(han)接(jie)時(shi)的焊(han)(han)(han)縫金(jin)(jin)屬硬度。焊(han)(han)(han)縫金(jin)(jin)屬的組織都是(shi)純(chun)奧(ao)氏體(ti)(ti)，這一結果(guo)充分(fen)說明N的強化作(zuo)用。
