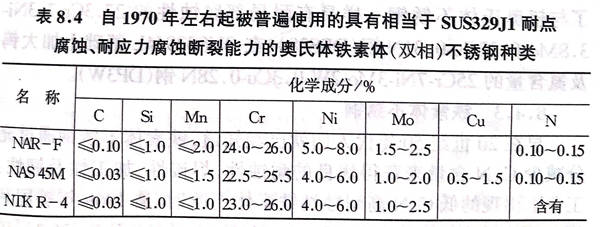

奧氏體鐵素體（雙相）不銹鋼早在20世紀30年代初就在歐洲研制出來了。當時，主要用于防止尚未獲得低碳組成的奧氏體不銹鋼發生晶間腐蝕。后來，含鉬的0.1C-26Cr-5Ni-1.5Mo鋼在美國被規范化為AISI329.而在日本國內，329鋼最初主要用于鑄造物，經過添加氮元素、調整成分平衡等過程，也逐漸可以用來制造板材了；科研工作者們針對329鋼的耐蝕性進行了基礎性研究，于1969年制造出了耐腐蝕用的25Cr-5Ni-2Mo-N鋼，該鋼改善了原來329鋼的脆性；第二年，該鋼被用于油輪的冷卻器冷卻管。此后，25Cr-5Ni-1.5Mo-1 Cu-0.1N鋼也被用于冷卻器或排煙脫硫裝置的滌氣器等，其耐點腐蝕能力引起人們的注意。同期，也開發了無特別添加氮的雙(shuang)相不銹鋼，這些鋼材具有良好的耐酸性和耐強度性能，但耐點腐蝕能力差，所以不適合用于抗點腐蝕方面，用途受到限制。當時所制造的主要的雙相不銹鋼已被列在表8.4中。這些鋼種在1972年作為SUS329J1被JIS所采用。但是，雖然如前所述，氮是雙相不銹鋼用來抗點腐蝕的必要元素，但在規格上卻沒有把氮記錄進去，只承認它是一種可任意添加的元素。

 當(dang)初，人們希望把上述的(de)(de)(de)SUS329J1 鋼(gang)用(yong)(yong)作(zuo)耐海水不(bu)(bu)銹(xiu)鋼(gang)，但含氮(dan)的(de)(de)(de)鋼(gang)種也(ye)會在(zai)海水中短時(shi)間內(nei)發生(sheng)腐蝕（特別(bie)是(shi)焊(han)接(jie)部(bu)位），即使(shi)在(zai)常溫下也(ye)不(bu)(bu)能保證充分的(de)(de)(de)耐蝕性，所以(yi)逐漸就不(bu)(bu)用(yong)(yong)在(zai)海水中了(le)。此(ci)后(hou)，作(zuo)為(wei)抵抗常溫以(yi)上海水侵蝕的(de)(de)(de)雙相(xiang)(xiang)不(bu)(bu)銹(xiu)鋼(gang)，日本(ben)從1975年開始研制25 Cr-6 Ni-3 Mo-N系的(de)(de)(de)雙相(xiang)(xiang)不(bu)(bu)銹(xiu)鋼(gang)。與SUS329J1相(xiang)(xiang)比，這些不(bu)(bu)銹(xiu)鋼(gang)在(zai)提高鉬含量的(de)(de)(de)同時(shi)，還增加了(le)少量的(de)(de)(de)氮(dan)元素，而(er)且因鎢(wu)元素的(de)(de)(de)組(zu)織(zhi)穩定性比鉬強，能改(gai)善(shan)耐局部(bu)腐蝕的(de)(de)(de)能力(li)，所以(yi)有(you)的(de)(de)(de)不(bu)(bu)銹(xiu)鋼(gang)中還添加有(you)鎢(wu)元素，這也(ye)可以(yi)用(yong)(yong)于(yu)更(geng)嚴峻(jun)的(de)(de)(de)海水環境中。這些不(bu)(bu)銹(xiu)鋼(gang)于(yu)1984年被規范化(hua)(hua)為(wei)SUS329J2L（1991年改(gai)稱為(wei)SUS329J4L).此(ci)外，在(zai)這一時(shi)期內(nei)，由(you)歐洲(zhou)開發的(de)(de)(de)多用(yong)(yong)于(yu)（海上）油井(jing)、化(hua)(hua)學品運(yun)輸船等的(de)(de)(de)22Cr-5Ni-3Mo-N 鋼(gang)也(ye)在(zai)日本(ben)制造出(chu)來，也(ye)在(zai)1984年規范化(hua)(hua)為(wei)SUS329J2L(1991年改(gai)稱為(wei)SUS329J3L).表8.5列出(chu)了(le)日本(ben)國(guo)內(nei)制造的(de)(de)(de)相(xiang)(xiang)當(dang)于(yu)SUS329J4L的(de)(de)(de)雙相(xiang)(xiang)不(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)名稱及主要成分。

此后，日本不銹(xiu)鋼(gang)界通(tong)過進一步增加Cr、Mo含量，先后開發了(le)與超奧(ao)氏體不銹(xiu)鋼(gang)一樣具有耐(nai)局部腐蝕性的27.3Cr-7.3Ni-3.8Mo-0.32Cu-0.31N鋼(gang)（DPS28)、在(zai)SUS329J4L 基(ji)礎上加大鎢及氮含量的25Cr-7Ni-3Mo-2W-0.3Cu-0.28N鋼(gang)（DP3W).
