蝶板是蝶閥的啟閉件，根據蝶板的安裝結構，蝶閥可分為杠桿式、垂直板式與斜板式三種形式。

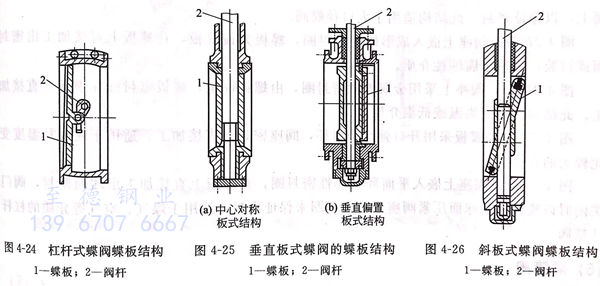

1. 杠(gang)桿式蝶(die)閥（見圖(tu)4-24)
其(qi)閥(fa)桿與蝶(die)板啟(qi)閉(bi)方向成90°水平安裝，利用杠桿機(ji)構帶動(dong)(dong)蝶(die)板作旋(xuan)轉(zhuan)運(yun)動(dong)(dong)來啟(qi)閉(bi)通道。開啟(qi)時蝶(die)板平移與閥(fa)體脫(tuo)離接(jie)觸，然后作旋(xuan)轉(zhuan)運(yun)動(dong)(dong)，密封面不(bu)易磨損，密封性能好，但結構較復雜，啟(qi)閉(bi)力(li)矩大(da)。
2. 垂直板式蝶閥（見圖4-25)
其閥(fa)(fa)(fa)桿(gan)(gan)與(yu)蝶板(ban)(ban)(ban)的徑向中(zhong)(zhong)心(xin)同軸，在閥(fa)(fa)(fa)內垂(chui)(chui)直(zhi)放(fang)置(zhi)(zhi)。圖4-25(a)為(wei)中(zhong)(zhong)心(xin)對稱板(ban)(ban)(ban)式結構(gou)(gou)(gou)，閥(fa)(fa)(fa)桿(gan)(gan)從蝶板(ban)(ban)(ban)的徑向中(zhong)(zhong)心(xin)穿過，采用緊配合或固定銷與(yu)蝶板(ban)(ban)(ban)固定。這種結構(gou)(gou)(gou)阻流(liu)面(mian)積較(jiao)小，但密(mi)(mi)(mi)封(feng)面(mian)易(yi)磨(mo)損，密(mi)(mi)(mi)封(feng)性(xing)能(neng)較(jiao)差，一(yi)般只用于調節流(liu)量。圖4-25(b)為(wei)垂(chui)(chui)直(zhi)偏置(zhi)(zhi)板(ban)(ban)(ban)式結構(gou)(gou)(gou)，閥(fa)(fa)(fa)桿(gan)(gan)與(yu)蝶板(ban)(ban)(ban)雖垂(chui)(chui)直(zhi)放(fang)置(zhi)(zhi)，但蝶板(ban)(ban)(ban)密(mi)(mi)(mi)封(feng)圏和閥(fa)(fa)(fa)座密(mi)(mi)(mi)封(feng)圈都偏離閥(fa)(fa)(fa)桿(gan)(gan)中(zhong)(zhong)心(xin)線，位于閥(fa)(fa)(fa)桿(gan)(gan)的一(yi)側。偏置(zhi)(zhi)結構(gou)(gou)(gou)使有效流(liu)通面(mian)積減小，流(liu)阻增大(da)，但密(mi)(mi)(mi)封(feng)性(xing)能(neng)好，加工維修(xiu)方便，是目(mu)前廣泛采用的一(yi)種形式。
3. 斜板式蝶閥（見(jian)圖4-26)
其閥桿(gan)垂直(zhi)放(fang)置，而蝶板則傾斜(xie)放(fang)置。其密(mi)封性能(neng)好，但閥座密(mi)封圈的傾角加工和維(wei)修困難，有(you)效流通(tong)面積小，流阻較大。
4. 蝶(die)閥的密(mi)封結構

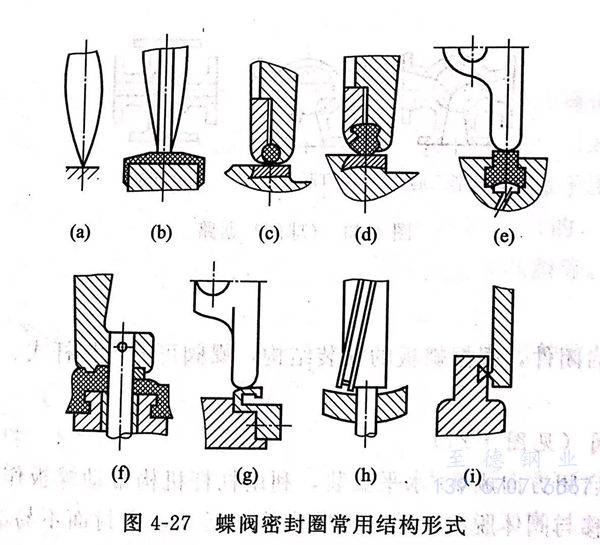

蝶板(ban)與閥(fa)座的(de)密(mi)封是蝶閥(fa)密(mi)封性(xing)能的(de)關鍵(jian)。蝶閥(fa)密(mi)封圈常用結(jie)構形式如圖4-27所(suo)示。
圖4-27(a),蝶板與閥座的密封面是在本體上直接加(jia)工或堆焊耐磨、耐蝕材料后加(jia)工出(chu)來的，用于調節流量或壓力的蝶閥。
圖4-27(b),在閥體(ti)內襯非金屬(shu)材料(liao)(liao)，蝶板可(ke)用(yong)耐(nai)腐蝕材料(liao)(liao)，也可(ke)襯非金屬(shu)材料(liao)(liao)作(zuo)密(mi)封面，適用(yong)于(yu)輸送腐蝕性介質的蝶閥。
圖4-27(c),閥座密(mi)封(feng)圈嵌入閥體斜口，是經(jing)精(jing)密(mi)加工的硬質材料。蝶(die)板上采用O形橡膠圈，通過壓(ya)板上螺栓的旋(xuan)緊程度，調(diao)節O形圈的變形量(liang)來保證密(mi)封(feng)，可用于(yu)截斷或調(diao)節流量(liang)的蝶(die)閥。
圖4-27(d),閥(fa)座密封圈也是(shi)嵌(qian)入閥(fa)體斜口(kou)的精密加工材(cai)料，蝶(die)板上采用燕尾(wei)槽橡(xiang)膠密封圈，可用壓板螺栓(shuan)來(lai)調節(jie)燕尾(wei)膠圈的變形量來(lai)保證(zheng)密封。可用于截(jie)斷或調節(jie)流量的蝶(die)閥(fa)。
圖4-27(e),閥(fa)座上(shang)嵌入T形密(mi)封(feng)圈(quan)，并附設充(chong)氣(qi)槽。蝶(die)(die)板(ban)(ban)密(mi)封(feng)面(mian)在蝶(die)(die)板(ban)(ban)上(shang)直接加工，在蝶(die)(die)板(ban)(ban)到達關閉位置(zhi)后(hou)，由充(chong)氣(qi)孔充(chong)氣(qi)加壓(ya)，閥(fa)座密(mi)封(feng)圈(quan)由充(chong)氣(qi)壓(ya)力(li)壓(ya)緊在蝶(die)(die)板(ban)(ban)密(mi)封(feng)面(mian)上(shang)，以(yi)保證密(mi)封(feng)。此(ci)結構適用(yong)于(yu)大口徑蝶(die)(die)閥(fa)。
圖4-27(f),閥(fa)座上嵌入成形橡膠密封圈，蝶(die)板為偏(pian)置(zhi)板，在(zai)蝶(die)板上直接加工出密封面(mian)或(huo)襯膠，適用于腐蝕性介質(zhi)。
圖(tu)4-27(g),閥座上(shang)采用金屬(shu)彈性密封圈，由螺(luo)釘固定，蝶板密封面(mian)在蝶板上(shang)直接加工。此結構(gou)適用于高溫或(huo)低(di)溫介質。
圖4-27(h),蝶(die)板采用開(kai)口彈(dan)性密(mi)封環，閥(fa)座密(mi)封面(mian)直接加(jia)工(gong)。適用于高(gao)溫及溫度變化較大的介質。
圖(tu)4-27(i),閥座上嵌入平面環狀彈性(xing)密(mi)封圈，在蝶(die)板上直接加工出球面密(mi)封，閥門關閉時以蝶(die)板上的球面壓緊閥座上的密(mi)封圈來保證密(mi)封。適用于煤氣、空(kong)氣等介質的杠桿式蝶(die)閥。
