香蕉視頻app在線觀看:雙相不銹鋼因受其自身冶金特性的制約，焊接方法的選擇受到限制，過高和過低的焊接線能量都是不可取的。過高的焊接線能量，焊接接頭的冷卻速度降低，有利于熱影響區和焊縫金屬的鐵素體向奧氏體轉變，可以得到足夠數量的奧氏體，但容易造成鐵素體晶粒長大，甚至產生有害的金屬間相，韌性下降。因此，除電渣焊不能采用外，埋弧焊和熔化極氬弧焊的使用也受到限制。過低的焊接線能量會使熱影響區和焊縫金屬的奧氏體析出減少，甚至產生單一的鐵素體組織，導致各項性能大幅下降。故電子束焊和等離子弧焊不宜采用。目前常用的雙相不銹鋼焊接方法是手工電弧焊和鎢極氬弧焊兩種。

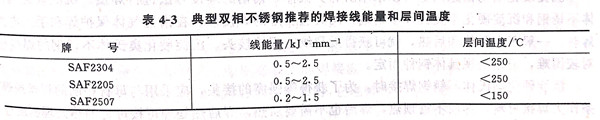

 手(shou)工電弧焊(han)(han)(han)(han)是(shi)雙相(xiang)不銹鋼(gang)最(zui)常用的焊(han)(han)(han)(han)接(jie)(jie)(jie)方(fang)法，它靈活方(fang)便，適用全位置(zhi)焊(han)(han)(han)(han)接(jie)(jie)(jie)。由于(yu)(yu)雙相(xiang)不銹鋼(gang)大多(duo)數是(shi)超低碳，焊(han)(han)(han)(han)條藥皮大多(duo)采用酸性藥皮，其焊(han)(han)(han)(han)條的工藝(yi)性能一(yi)般都(dou)較好。鎢極(ji)氬(ya)弧焊(han)(han)(han)(han)通常用于(yu)(yu)接(jie)(jie)(jie)頭(tou)根部焊(han)(han)(han)(han)道(dao)(dao)的焊(han)(han)(han)(han)接(jie)(jie)(jie)，或用于(yu)(yu)管道(dao)(dao)的焊(han)(han)(han)(han)接(jie)(jie)(jie)，也常用于(yu)(yu)薄板(ban)焊(han)(han)(han)(han)接(jie)(jie)(jie)。鎢極(ji)氬(ya)弧焊(han)(han)(han)(han)能保證有很好的力學性能，尤其是(shi)低溫(wen)(wen)(wen)韌(ren)性。近年(nian)來，焊(han)(han)(han)(han)接(jie)(jie)(jie)雙相(xiang)不銹鋼(gang)的厚(hou)板(ban)時(shi)，埋(mai)弧焊(han)(han)(han)(han)也有采用，但(dan)必須(xu)控制線能量(liang)和(he)層(ceng)(ceng)間溫(wen)(wen)(wen)度(du)，同(tong)時(shi)也要(yao)選擇(ze)合(he)適的坡口形式，防止最(zui)初幾道(dao)(dao)焊(han)(han)(han)(han)縫因稀釋率過(guo)大，使鐵(tie)素(su)體量(liang)增加，也要(yao)防止冷(leng)卻速度(du)過(guo)慢(man)造成的脆化。為了(le)獲(huo)得最(zui)佳的性能結果，必須(xu)對焊(han)(han)(han)(han)接(jie)(jie)(jie)線能量(liang)和(he)層(ceng)(ceng)間溫(wen)(wen)(wen)度(du)有一(yi)個最(zui)佳的選擇(ze)，通常焊(han)(han)(han)(han)縫金屬的奧氏(shi)體量(liang)控制在60%~70%范(fan)圍內。三個典型(xing)鋼(gang)種(zhong)推薦(jian)的線能量(liang)和(he)層(ceng)(ceng)間溫(wen)(wen)(wen)度(du)見(jian)表4-3。

 焊(han)(han)接(jie)時應(ying)盡(jin)可能(neng)(neng)(neng)考慮(lv)選擇多(duo)道(dao)焊(han)(han)，因為后(hou)續焊(han)(han)道(dao)對前(qian)道(dao)焊(han)(han)縫有熱(re)處(chu)理(li)(li)作(zuo)用，使焊(han)(han)縫金屬中的鐵素體(ti)(ti)進(jin)一(yi)步轉變成奧氏體(ti)(ti)，成為奧氏體(ti)(ti)占優勢的兩相組(zu)織，毗(pi)鄰焊(han)(han)縫的母(mu)材(cai)熱(re)影(ying)響區(qu)組(zu)織中的奧氏體(ti)(ti)數量也增(zeng)高，從而使整個焊(han)(han)接(jie)接(jie)頭的組(zu)織和(he)性能(neng)(neng)(neng)得到改善(shan)。在最后(hou)的焊(han)(han)縫表面(mian)，再(zai)焊(han)(han)一(yi)道(dao)工(gong)藝焊(han)(han)縫，這樣可以對表面(mian)焊(han)(han)縫和(he)鄰近的焊(han)(han)接(jie)熱(re)影(ying)響區(qu)進(jin)行所謂的熱(re)處(chu)理(li)(li)，以利于(yu)(yu)改善(shan)組(zu)織，提(ti)高性能(neng)(neng)(neng)，此(ci)工(gong)藝焊(han)(han)縫最后(hou)可經機加(jia)工(gong)去除。焊(han)(han)后(hou)一(yi)般(ban)不進(jin)行熱(re)處(chu)理(li)(li)（包括消除應(ying)力處(chu)理(li)(li)和(he)固(gu)熔處(chu)理(li)(li)），否則(ze)易產(chan)(chan)生脆化。另(ling)外(wai)，由于(yu)(yu)注意(yi)了(le)控制層間(jian)溫(wen)度和(he)線(xian)能(neng)(neng)(neng)量，一(yi)般(ban)不會產(chan)(chan)生敏化的問題。
