一、鋼(gang)制管法蘭（GB/T 9124-2010）

  1. 對焊(han)連接端的(de)型式(shi)及尺寸(cun)

   a. 用PN標記的(de)(de)法蘭(lan)對焊(han)連接端的(de)(de)型式及尺(chi)寸

    包括用PN標記的香蕉視頻app在線觀看:對焊法蘭（WN)及A型對焊環板式香蕉視頻app在線觀看:松套法蘭（LPC)的對焊連接端兩種。

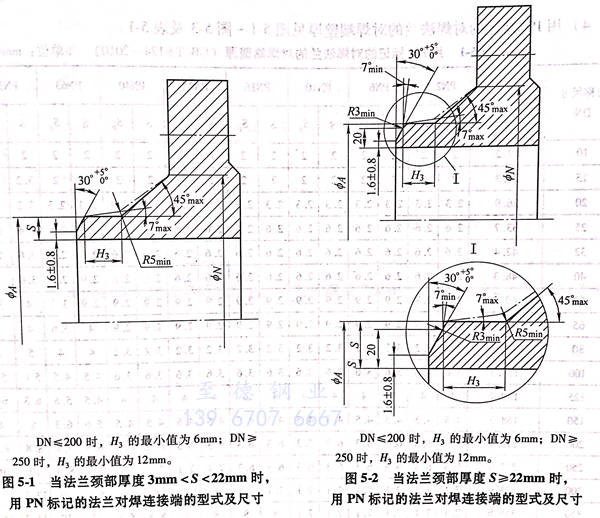

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

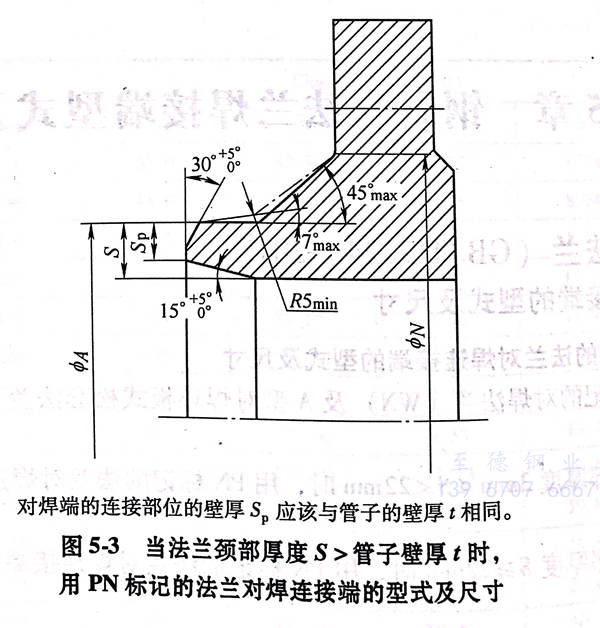

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

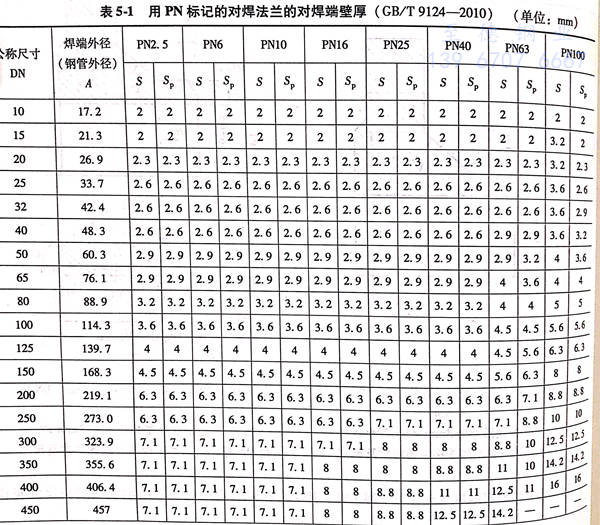

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

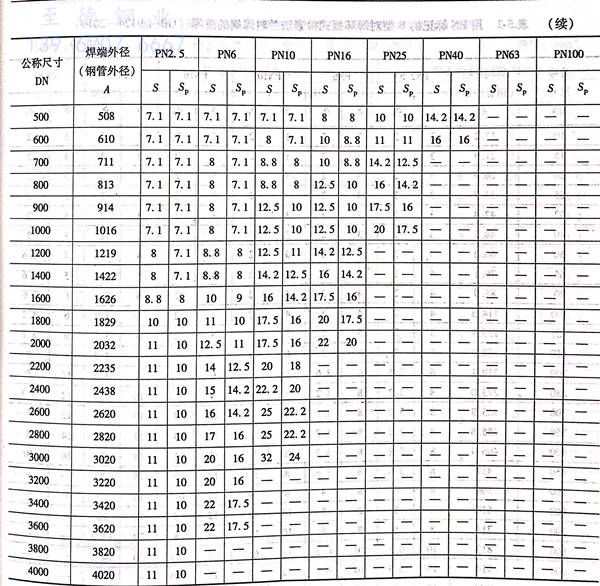

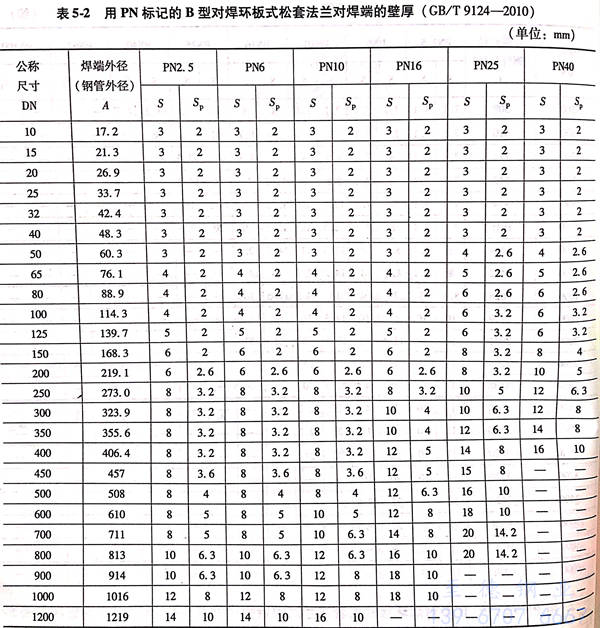

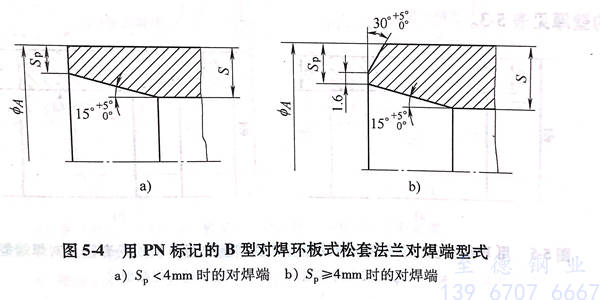

  b. 用 PN 標記的(de) B型(xing)對(dui)焊(han)環板式松套法(fa)蘭對(dui)焊(han)端型(xing)式見(jian)圖5-4 ，其對(dui)焊(han)端的(de)壁厚(hou)見(jian)表 5-2 。

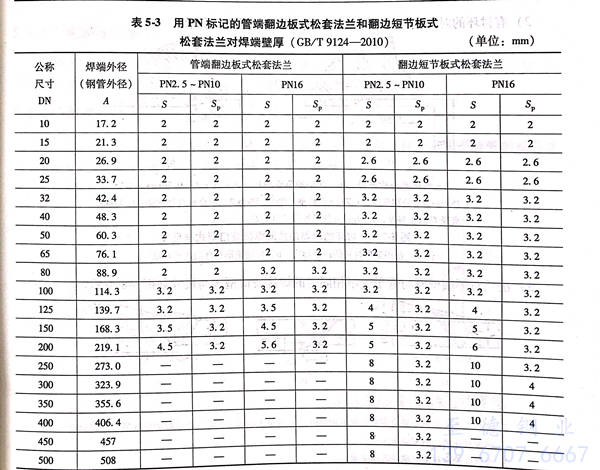

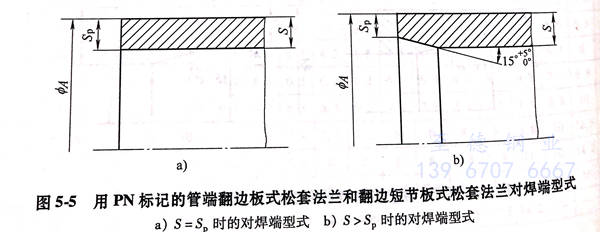

  c.  用 PN 標(biao)記(ji)的管(guan)端翻邊(bian)板(ban)式(shi)松套(tao)(tao)法蘭(lan) 和 翻邊(bian)短節板(ban)式(shi)松套(tao)(tao)法蘭(lan)對焊端型式(shi)見圖 5-5，對焊端的壁厚見表 5-3 。

  d. 用Class 標記的法蘭對(dui)焊連接端型式與(yu)尺寸

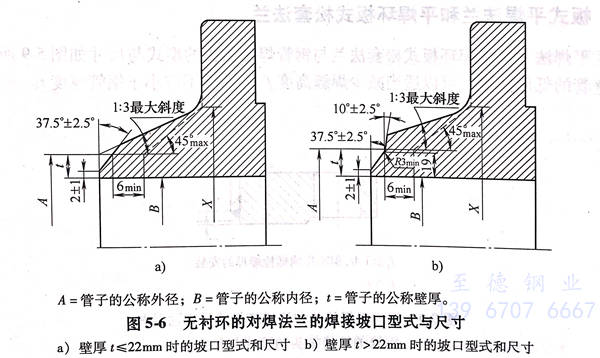

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

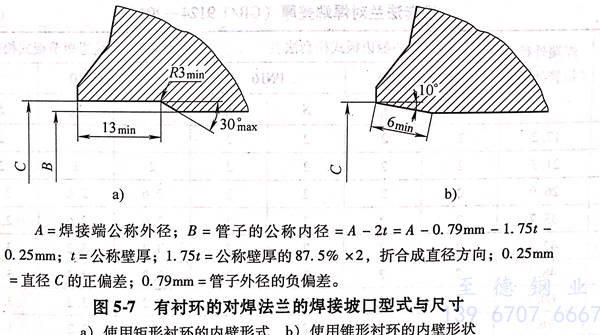

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

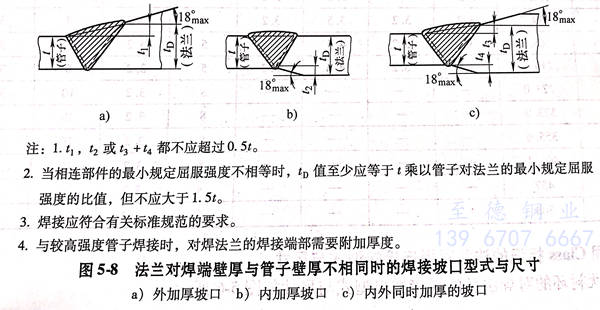

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板式平(ping)焊法蘭(lan)和平(ping)焊環板式松(song)套法蘭(lan)

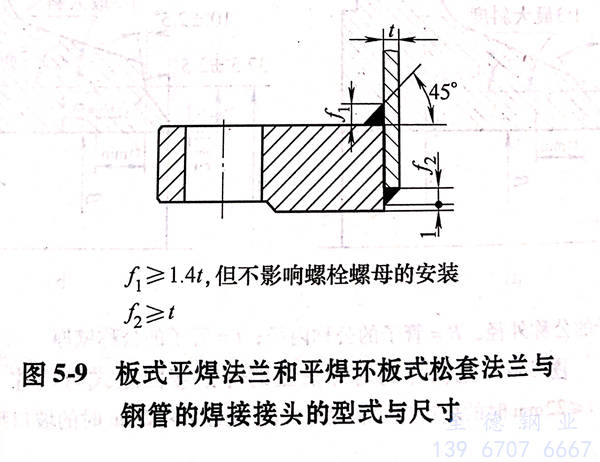

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸平焊法蘭

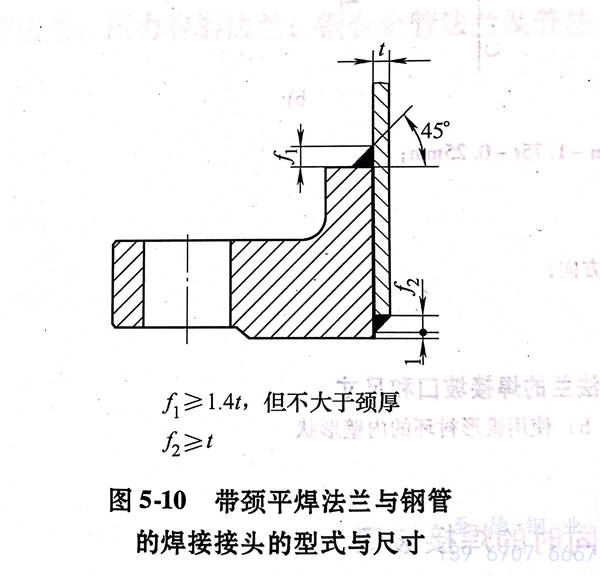

 帶頸香蕉視頻app在線觀看:平焊法蘭與香蕉視頻app在線觀看:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承(cheng)插焊法蘭

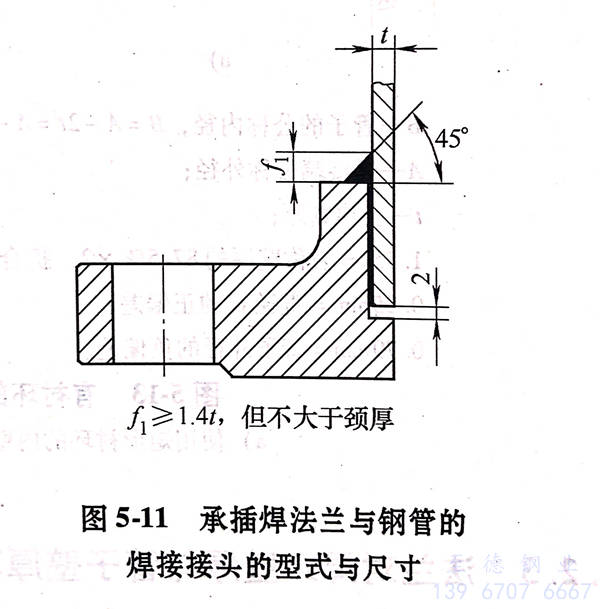

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二、大直徑鋼制(zhi)管法(fa)蘭（GB/T 13402-2010）

 1. 無(wu)襯(chen)環的對焊(han)法蘭(lan)的焊(han)接坡口

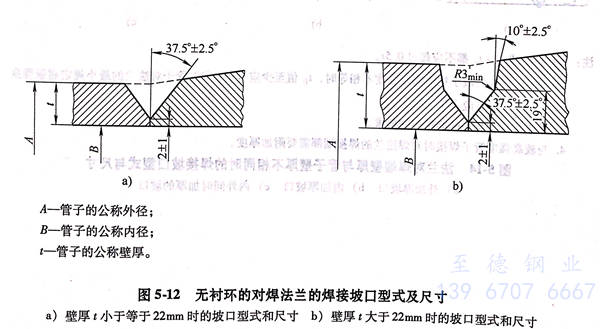

   無襯環的對(dui)焊法(fa)蘭(lan)的焊接(jie)坡(po)口型式與尺寸如圖 5-12 所示。

 2. 有襯(chen)環的對焊法(fa)蘭的焊接(jie)坡口

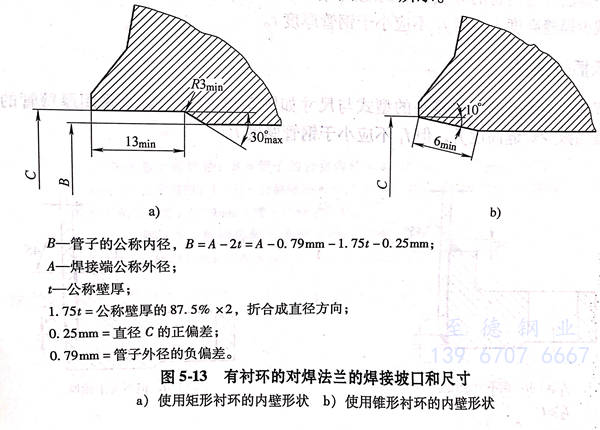

   有襯(chen)環的(de)對焊法蘭的(de)焊接坡口型式與尺(chi)寸如圖 5-13 所(suo)示。

 3.  法蘭對焊端壁厚與管(guan)子(zi)壁厚不相同時的焊接坡口

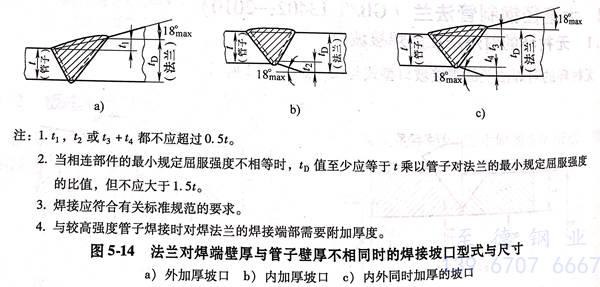

  法蘭對(dui)焊(han)端(duan)壁厚與(yu)管子壁厚不相同時的焊(han)接坡口型式與(yu)尺(chi)寸如圖 5-14所示。
