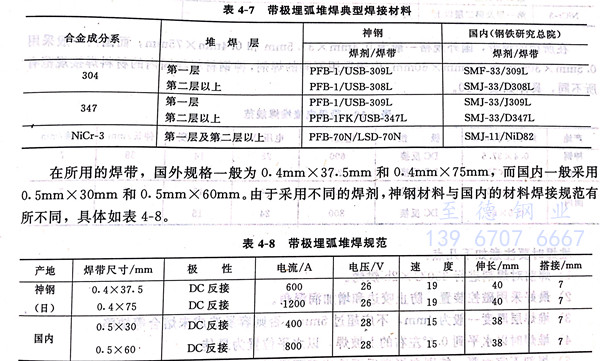

帶極埋弧堆焊以其堆焊效率高，工作環境好，性能穩定，在國內外得到了廣泛應用。特別在厚板大面積堆焊方面的優勢更為明顯。國內外經過幾十年的研究，現在無論是不銹鋼帶極堆焊，還是鎳基合金帶極埋弧堆焊，大都采用燒結焊劑，典型焊接材料見表4-7。


表 7.jpg


在(zai)所用(yong)的(de)焊帶，國(guo)(guo)外(wai)規格一般為0.4mm×37.5mm和(he)0.4mm×75mm,而(er)國(guo)(guo)內一般采(cai)用(yong)0.5mm×30mm和(he)0.5mm×60mm。由于采(cai)用(yong)不同的(de)焊劑，神(shen)鋼材(cai)料(liao)(liao)與國(guo)(guo)內的(de)材(cai)料(liao)(liao)焊接(jie)規范(fan)有所不同，具體(ti)如表4-8。


堆(dui)焊時(shi)要(yao)注意如下幾點：


 1. 焊前對(dui)焊劑進行300℃×2h烘烤；


 2. 最(zui)好采(cai)用磁(ci)控裝(zhuang)置，防止咬邊(bian)和(he)增加潤濕角(jiao)；


 3. 每層堆焊層厚度一般為(wei)4mm,不應超過5mm,否則容易造(zao)成(cheng)未熔合等缺陷；


 4. 堆焊時以(yi)水平到1°左右的上坡(po)焊為最(zui)佳；


 5. 焊劑(ji)不(bu)(bu)宜太厚，以(yi)不(bu)(bu)出現明弧為(wei)原(yuan)則(ze)(ze)，否則(ze)(ze)會在焊縫表面產生(sheng)壓坑(keng)，特(te)別在焊帶后面以(yi)不(bu)(bu)露熔渣為(wei)原(yuan)則(ze)(ze)；


 6. 當(dang)要求(qiu)焊縫(feng)金屬超低(di)碳時(shi)，應堆焊兩層以上；


 7. 在實(shi)際堆焊(han)時(shi)，若發生(sheng)將被搭(da)接覆蓋的一側潤濕角不(bu)好，太陡時(shi)要打磨，特別是液(ye)態金(jin)屬流動性不(bu)好的鎳基(ji)合金(jin)，更(geng)要注意(yi)；


 8. 堆焊過程中，若發現有弧坑裂(lie)紋，應將裂(lie)紋清(qing)除，再(zai)堆焊。
