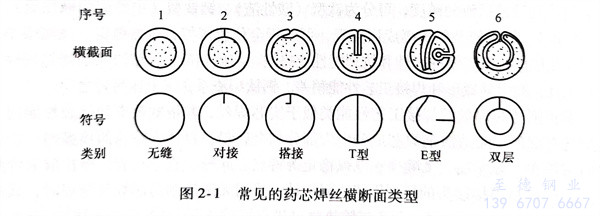

藥芯(xin)焊(han)絲(si)按(an)其(qi)橫截面結構分(fen)為有(you)縫焊(han)絲(si)和無縫焊(han)絲(si)兩(liang)種，如圖(tu)2-1所示。有(you)縫焊(han)絲(si)按(an)其(qi)截面形(xing)(xing)狀不同，又(you)可分(fen)為兩(liang)類：一(yi)類是金屬外皮(pi)沒有(you)進入到芯(xin)部(bu)材(cai)料(liao)中(zhong)的管狀焊(han)絲(si)；另一(yi)類是金屬外皮(pi)進入到芯(xin)部(bu)材(cai)料(liao)中(zhong)間，具(ju)有(you)復雜截面形(xing)(xing)狀的焊(han)絲(si)。有(you)縫焊(han)絲(si)的橫截面類別(bie)有(you)對(dui)接、塔接、T形(xing)(xing)、E形(xing)(xing)和雙層等形(xing)(xing)式。

  根據使用的金屬外皮材料不同，藥芯焊絲(si)的制造方法有鋼帶法、盤圓法和鋼管法三種。鋼帶法是將鋼帶軋制成U形槽后，加入焊劑，再經軋制成O形，最后拉拔至相應直徑。這種制造方法是目前最常見的，其特點是設備簡單、成本低，可進行多種規格的生產。盤圓法是沿盤圓中心線縱向軋出槽溝，隨后經多道軋制變形，獲得厚度均勻的U形截面，然后加入焊劑并軋制拉拔至相應直徑，其主要優點是原材料來源方便。鋼管法是由無縫焊絲制造方法，這種焊絲具有能鍍銅、耐吸潮、儲存時間長和焊縫金屬擴散氫低等優點，但是其裝藥技術難度大，制造成本高。

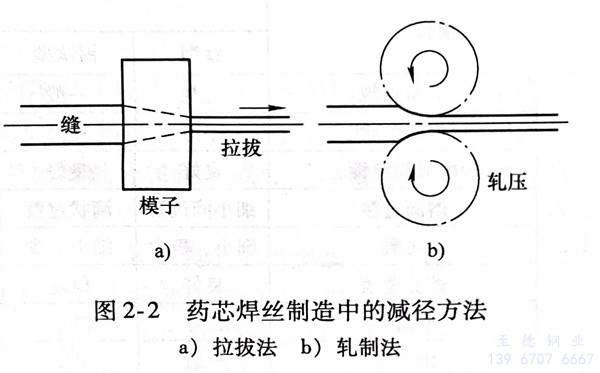

  藥(yao)芯焊絲制造(zao)中，減小直徑方法主要有拉(la)拔(ba)法和軋(ya)制法，如(ru)圖2-2所示。

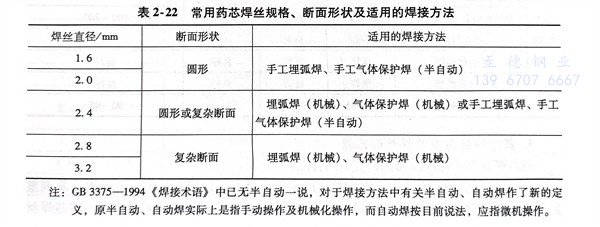

  常用藥芯焊(han)絲規格、斷面形狀及適(shi)用的焊(han)接方法見表(biao)2-22。
