06Cr19Ni10N（0Cr19Ni9N）不銹鋼是奧氏體型不銹鋼，是在06Cr19Ni10（0Cr18Ni9）鋼的基礎上適當添加氮，不僅能防止塑性降低，而且能提高鋼的強度和加工硬化傾向，改善鋼的耐點蝕和耐晶間腐蝕性，使材料的厚度減少，部件重量減輕，可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。

   022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)(xiu)鋼是06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)(xiu)鋼的超低碳奧氏體不(bu)銹(xiu)(xiu)鋼。由于06Cr19Ni10N（0Cr18Ni9N）不(bu)銹(xiu)(xiu)鋼在450～900℃加熱后，耐晶間(jian)腐蝕性能明顯(xian)下降，因此(ci)對于焊接(jie)設備(bei)構件，推薦選(xuan)用022Cr19Ni10N（00Cr18Ni10N）不(bu)銹(xiu)(xiu)鋼。

（1）化(hua)學成分： 06Cr19Ni10N 鋼(gang)和(he)022Cr19Ni10N不(bu)銹鋼(gang)的化(hua)學(xue)成分(fen)見表5-52和(he)表5-53。

（2）熱加工(gong)： 06Cr19Ni10N鋼(gang)(gang)和022Cr19Ni10N不銹鋼(gang)(gang)的化(hua)學(xue)成(cheng)分見表(biao)5-54。

（3）預備(bei)熱處理： 預(yu)備熱處理的過程(cheng)如下：

        a. 消除加工應力退火(huo)：300～350℃，保溫·1～2h，空冷。

        b. 消除加工(gong)硬化退火：750～850℃，保溫1～3h，快(kuai)冷。

（4）固溶熱(re)處(chu)理： 1010～1150℃，快冷，硬度≤217HBW。

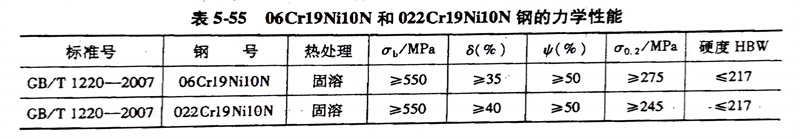

（5）力學性能(neng)： 06Cr19Ni10N 鋼(gang)和022Cr19Ni10N不銹鋼(gang)的(de)力學(xue)性能見表(biao)5-55。
