06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼是鈮穩定化的奧氏體不銹鋼(gang)，添加鈮可以提高耐晶間腐蝕性能，在酸、堿、鹽等腐蝕介質中的耐蝕性同06Cr18Ni11Ti（0Cr18Ni10Ti）鋼，焊接性能良好。廣泛應用于航空、石油化工、食品、造紙等工業中。制作400～900℃腐蝕條件下使用的部件，如制作容器、管道、換熱器、軸類等，也可制作高溫用焊接結構部件。

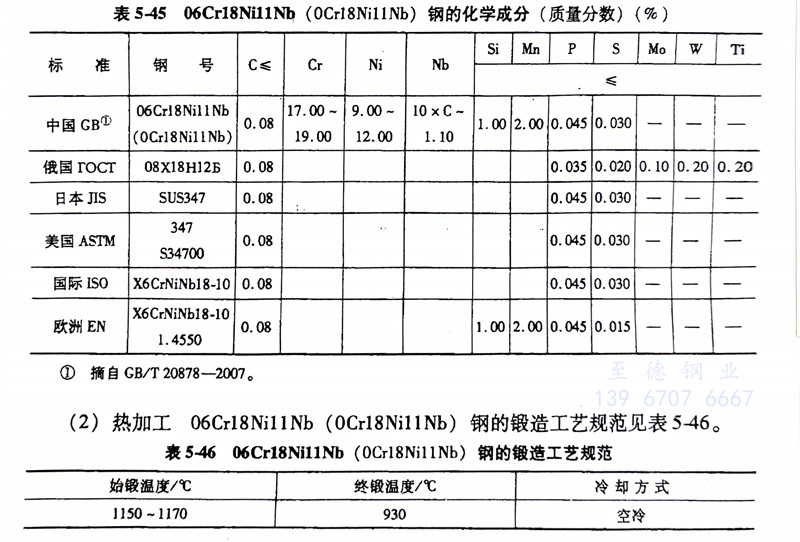

（1）化(hua)學成分： 06Cr18Nil1Nb（0Cr18Ni11Nb）347不銹鋼的化學成分見表5-45。

（2）熱(re)加工(gong)： 06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼的鍛造工藝規范見表5-46。

（3）預備熱(re)處理： 去應力退火：700～900℃，保溫(wen)1～3h。

（4）固溶(rong)及穩定化處理：

      固(gu)溶處理：980～1150℃，快冷，硬(ying)度≤187HBW；穩定化(hua)處理：850～930℃，保溫2～6h，水冷。

     固溶處(chu)理(li)后再進行一次(ci)穩(wen)定化(hua)處(chu)理(li)，以(yi)便(bian)將碳(tan)化(hua)鉻中的碳(tan)原(yuan)子轉移到碳(tan)化(hua)鈮中，從而提高其抗晶間(jian)腐蝕(shi)能力(li)。

（6）耐(nai)蝕(shi)性：06Cr18Ni11Nb不銹鋼的耐(nai)蝕性參(can)閱(yue)07Cr18Ni11Nb不銹鋼。

（7）焊(han)接： 焊(han)(han)接性能良(liang)好，可采用各種方法進(jin)行焊(han)(han)接，焊(han)(han)后(hou)不(bu)需熱(re)處理。

     焊條可選用A102、A107、A132及A137，焊接接頭能通(tong)過硫(liu)酸(suan)銅加硫(liu)酸(suan)法晶間腐(fu)蝕檢驗(yan)。
