022Cr19Ni10、1.4306、S30403、304L不銹鋼是奧氏體超低碳不銹(xiu)鋼，是在12Cr18Ni9（1Cr18Ni9）鋼的基礎上發展演變起來的鋼，性能類似于12Cr18Ni9（1Cr18Ni9）鋼。與0Cr18Ni9比較碳降低，鎳稍許增加，強度稍低，但其敏化態耐晶間腐蝕能力顯著優于0Cr18Ni9和0Cr18Ni9Ti。常用于制造耐酸介質腐蝕的各種設備、容器、管道和構件。主要用于需焊接且焊接后又不能進行固溶處理的耐蝕設備和部件。

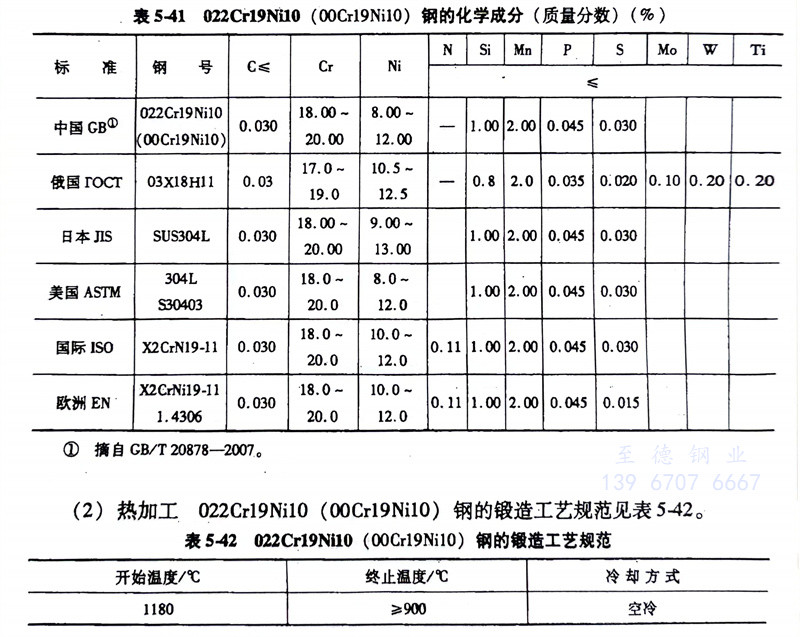

（1）化(hua)學成(cheng)分：香蕉視頻app在線觀看:022Cr19Ni10、1.4306、S30403、304L不銹(xiu)鋼(gang)的化學成分見(jian)表5-41。

（2）熱加工： 022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼的鍛造工藝規范見表5-42。

（3）預備熱處理： 預備熱處理的過程(cheng)如下：

      a. 冷(leng)(leng)拉坯料退(tui)火：970℃水(shui)冷(leng)(leng)。

      b. 冷拉材(cai)中間退火(huo)：850℃水冷。

      c. 消除加工應力退火：300～350℃，保溫1～2h，空冷。

（4）固溶處理: 1050～1100℃水冷或空(kong)冷，硬度≤201HBW。

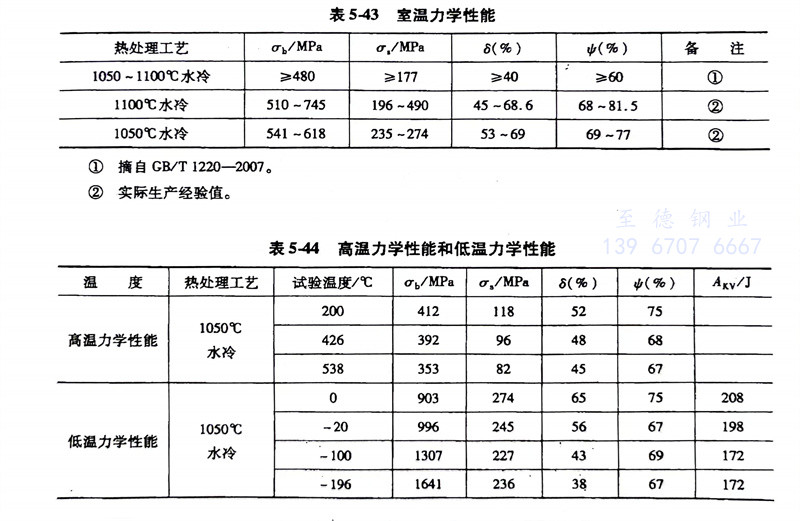

（5）力學性能：022Cr19Ni10、1.4306、S30403、304L不銹鋼的力學性能見(jian)表5-43和表5-44。

（6）工藝性能： 022Cr19Ni10、1.4306、S30403、304L不銹(xiu)鋼具有良好的(de)冷(leng)(leng)、熱(re)加(jia)(jia)(jia)工性能，可采(cai)用通用的(de)各(ge)種冷(leng)(leng)、熱(re)加(jia)(jia)(jia)工工藝，但(dan)冷(leng)(leng)加(jia)(jia)(jia)工較易產生加(jia)(jia)(jia)工硬化(hua)，變形量過大，應(ying)作中(zhong)間退火處理，以利于(yu)進(jin)一步(bu)加(jia)(jia)(jia)工。

（7）焊接(jie)： 焊接(jie)性(xing)能良好，焊后不需進行熱(re)處理。此(ci)鋼用電弧焊、氬弧焊后有良好的(de)耐蝕性(xing)，不出現刀口狀腐蝕，建(jian)議采用A002焊條。

（8）耐蝕性： 022Cr19Ni10、1.4306、S30403、304L不(bu)銹鋼在鹽中的耐腐蝕數據(ju)如下

      a. 在硝銨（任何濃(nong)(nong)度(du)(du)、溫(wen)度(du)(du)）、硫(liu)(liu)銨（濃(nong)(nong)度(du)(du)10％，室溫(wen)）、硫(liu)(liu)酸(suan)鎂（任何濃(nong)(nong)度(du)(du)、溫(wen)度(du)(du)）、過(guo)硫(liu)(liu)酸(suan)鉀(jia)（濃(nong)(nong)度(du)(du)5％，溫(wen)度(du)(du)34℃）和磷酸(suan)鈉(na)（濃(nong)(nong)度(du)(du)5％，溫(wen)度(du)(du)15.6℃）介質條(tiao)件下無腐蝕。

      b. 在硝酸鈉（濃度53％、溫(wen)度29.5℃）和碳(tan)酸鈉（濃度10％、溫(wen)度15.6℃）中腐(fu)蝕極(ji)微（＜0.0007mm/a）。
