80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹(xiu)鋼(gang)是含鉻、硅、鎳的馬氏體不銹耐熱鋼，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一(yi)、化學成分

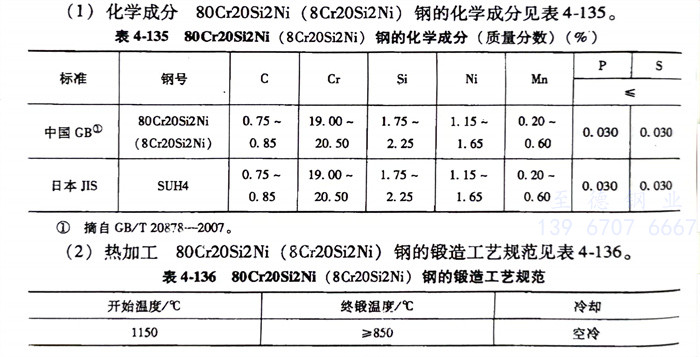

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的化學成(cheng)分(fen)見表4-135。

二(er)、熱加工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工(gong)藝規(gui)范見表4-136。

三、預備(bei)熱(re)處理

   退(tui)火溫度為800～900℃，緩冷(leng)或(huo)爐冷(leng)至720℃后空(kong)冷(leng)≤321HBW。

四、淬(cui)火及回火

   淬火溫度為1030～1080℃，油冷(leng)；回火溫度為700～800空(kong)冷(leng)，硬度≥262HBW。

五、力學性能(neng)

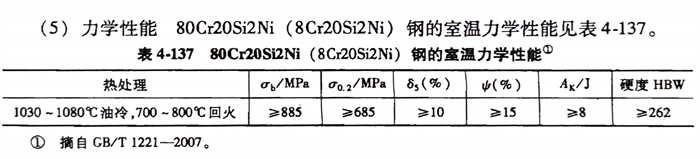

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹(xiu)鋼的室溫(wen)力(li)學性(xing)能見表4-137。
