15Cr12WMoV（1Cr12WMoV）不(bu)銹鋼是含鉻、鉬、鎢、釩的馬氏體不銹耐熱鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學成分

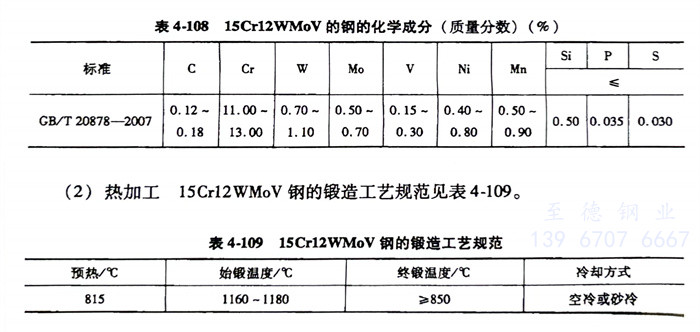

   15Cr12WMoV（1Cr12WMoV）不銹鋼的化學成分見表4-108。

二、熱加工(gong)

   15Cr12WMoV（1Cr12WMoV）不銹鋼的鍛造工藝規范(fan)見(jian)表4-109。

三、預備(bei)熱(re)處理

  預備熱(re)處理的過程如下：

    1. 軟(ruan)化退(tui)火：750～800℃，緩(huan)冷。

    2. 完(wan)全退火：850～900℃，緩(huan)冷。

四、淬火(huo)(huo)及回火(huo)(huo)

   淬火(huo)(huo)溫度為1000～1050℃，油(you)冷(leng)(leng)；回火(huo)(huo)溫度為680～700℃，空冷(leng)(leng)或油(you)冷(leng)(leng)。

五、力(li)學性能

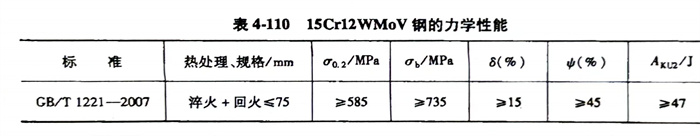

   15Cr12WMoV（1Cr12WMoV）不銹鋼(gang)的力學性能見表(biao)4-110。
