18Cr12MoVNbN（2Cr12MoVNbN）不(bu)銹鋼是馬氏體不銹耐熱鋼，是在21Cr12MoV（2Cr12MoV）鋼的基礎適當增加Nb和N而形成的鋼，由于Nb和N的加入，鋼的強度和耐蝕性有所提高，而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結構零件，如汽輪機葉片、盤、葉輪軸、螺栓等。

一(yi)、化(hua)學成分(fen)

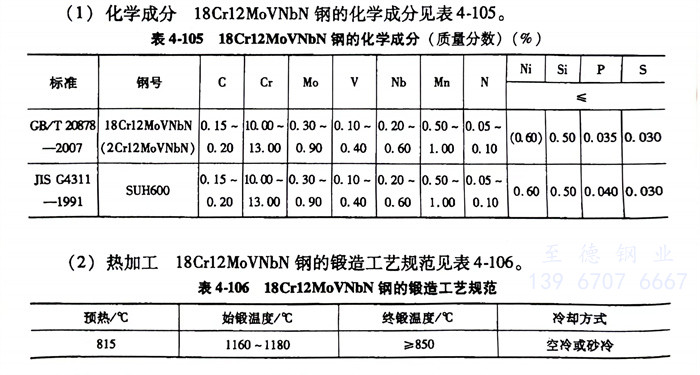

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的化學成分見表4-105。

二(er)、熱加工

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的鍛造工藝規范見表4-106。

三、預備(bei)熱處理(li)

  預備(bei)熱(re)處理的(de)過程如(ru)下：

    1. 軟化(hua)退火：750～800℃，爐冷。

    2. 完全退火(huo)：850～900℃，爐冷，硬度≤269HBW。

四、淬火及回火

   淬火溫度1100～1170℃，油冷(leng)或空冷(leng)；回火溫度600℃以上，空冷(leng)，硬度≤321HBW。

五、力學性(xing)能

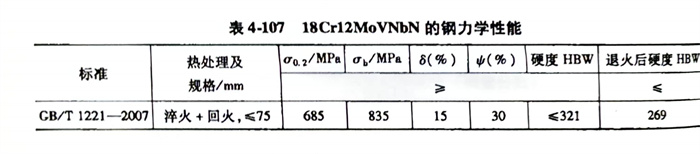

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的力學(xue)性能見表(biao)4-107。
