《工業金屬管道設計規范》GB 50316 對焊后熱處理的規定：碳鋼管道壁厚大于或等于19mm時應進行焊后熱處理；管道焊后需要熱處理的厚度及要求除按GB 50316 的規定外還應符合GB 50235《現場設備、工業管道焊接工程施工規范》、GB 50184《工業金屬管道工程施工質量驗收規范》的規定；當15CrMo材料含碳量高于0.15％時任何壁厚均宜進行焊后熱處理；當管子或管件采用焊接連接時推薦的預熱和熱處理要求所采用的壁厚應是連接接頭處的較厚壁厚，其他例外情況見 GB 50316所述。

  SY／T 0011《天然氣凈化處理廠設(she)計規范》的(de)6.3.10條規定“在酸性環境中使(shi)用的(de)碳鋼管道及(ji)設(she)備應進行焊后熱處理”。

  SY 4209《石油天然(ran)氣(qi)建設工程(cheng)施工質量驗收規范 天然(ran)氣(qi)凈化處(chu)理廠工程(cheng)》中說(shuo)明(ming)含量大于5％的(de)焊縫(feng)熱處(chu)理后要進行硬度檢查。

  GB 50236《現場設備、工業管(guan)道焊接工程(cheng)施工規范》中僅對壁(bi)厚大于(yu)30mm的有(you)(you)溫(wen)度(du)要求，而薄(bo)壁(bi)管(guan)未有(you)(you)要求及做法。

  SH 3059 規定以下情況需要(yao)焊后熱處理。

  ①. 在濕H2S應力(li)(li)腐蝕環境中，壓力(li)(li)管(guan)道需經焊后(hou)熱(re)處理(li)(li)，熱(re)處理(li)(li)后(hou)焊縫(feng)（含熱(re)影(ying)響區(qu)）的硬度不大(da)于200HB。

  ②. 在液氨應(ying)力(li)腐蝕環境中，使用低碳鋼(gang)和(he)低合金高強度鋼(gang)（包(bao)括焊(han)接接頭）。對(dui)于Q235-A、Q235-B、Q235-C、20、16Mn鋼(gang)，應(ying)焊(han)后(hou)進行消除(chu)應(ying)力(li)熱處(chu)理(li)。對(dui)于15MnV、18MnMoNb低合金高強度鋼(gang)，焊(han)后(hou)必須進行消除(chu)應(ying)力(li)熱處(chu)理(li)。

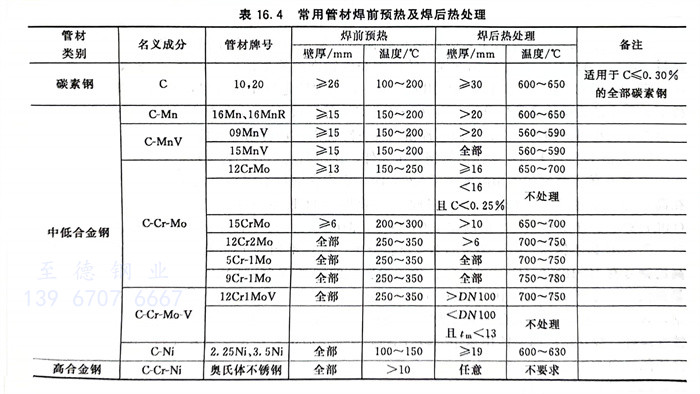

常(chang)用(yong)管材焊(han)前預熱(re)及(ji)焊(han)后熱(re)處(chu)理（表16.4）
