68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬氏體不銹鋼(gang)，比20Cr13（2Cr13）不銹鋼具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一、化學成分

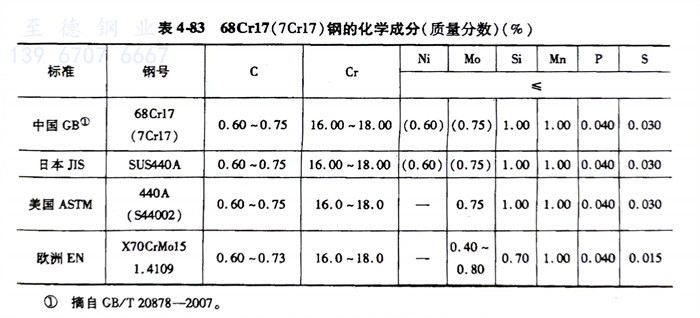

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼(gang)的化學成分見表4-83。

二、熱加(jia)工

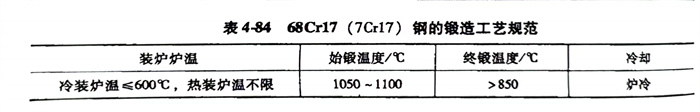

    68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹(xiu)鋼鍛造(zao)工藝規范見表4-84。

    應特別注意鋼的(de)熱(re)加(jia)工(gong)工(gong)藝，最好采用冷(leng)裝加(jia)熱(re)（＜600℃），加(jia)熱(re)速度不(bu)宜太快，尤其在700℃以下時。同時，應該控(kong)制較(jiao)高的(de)停鍛、軋溫度，并嚴格注意緩冷(leng)條件(jian)。

三(san)、預(yu)備熱處理

  預備熱處理的過程如下：

    1. 軟(ruan)化退(tui)火(huo)：加(jia)熱溫(wen)度(du)為800～840℃，爐(lu)(lu)冷到500℃以下(xia)時出爐(lu)(lu)空冷，退(tui)火(huo)組織為珠光體，硬度(du)≤255HBW。

    2. 完(wan)全退火(huo)：加(jia)熱(re)溫(wen)度840～920℃，爐(lu)冷，退火(huo)后硬(ying)度≤255HBW。

四、淬(cui)火及回(hui)火

    淬火溫(wen)度：1010～1070℃，油冷，硬度≥56HRC；回火溫(wen)度：160～180℃，空冷，硬度≥56HRC。

五、力學性能

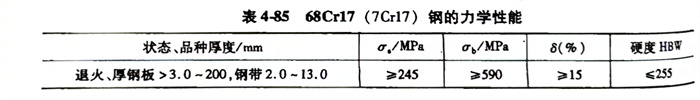

   68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼經退(tui)火處(chu)理(li)后的力學性能 見表4-85。
