40Cr17Mo 不銹鋼是近幾年來開發的耐蝕型塑料模具鋼品種，屬中碳高鉻馬氏(shi)體不銹(xiu)鋼(gang)。該鋼一般采用電爐冶煉＋爐外精煉或電爐冶煉＋爐外精煉＋電渣重熔工藝生產。其性能和3Cr17Mo 不(bu)銹鋼相似。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，經淬火及回火后，具有較高的強度、硬度、耐磨性和較好的耐應力腐蝕性能、拋光性能、適宜制造高負荷、高耐磨及在腐蝕介質作用下的塑料模具，以及強度要求較高且受腐蝕介質作用的耐磨損的零件，如測量工具和醫療器械等。

一(yi)、化學成分

   40Cr17Mo 不(bu)銹鋼的化學成分見表4-80。

二、臨界點

   A_c1≈795~910℃、Ms≈180℃。

三、熱加工(gong)

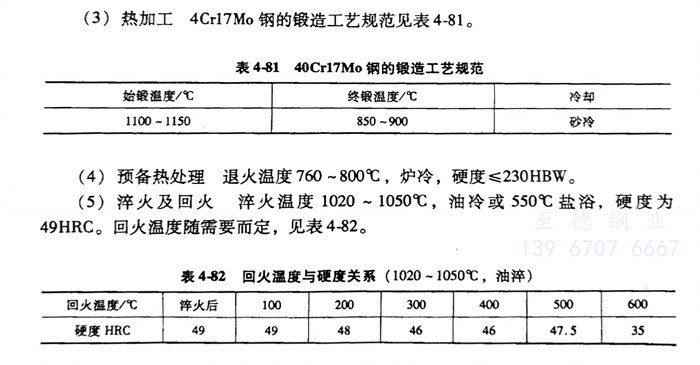

   40Cr17Mo 不銹(xiu)鋼的(de)鍛造工藝規(gui)范見表4-81。

四(si)、預備熱處理

   退火溫度760～800℃，爐冷，硬度≤230HBW。

五、淬(cui)火及(ji)回(hui)火

   淬(cui)火溫度1020～1050℃，油冷(leng)或550℃鹽(yan)浴，硬度為(wei)49HRC。回火溫度隨需要而定，見(jian)表4-82。
