04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不(bu)銹鋼(gang)，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼(gang)優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一、化學成分

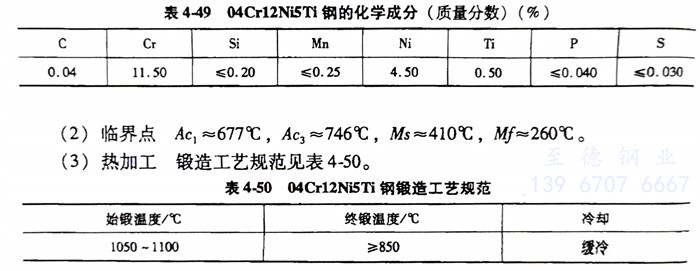

   04Cr12Ni5Ti 不銹(xiu)鋼的化(hua)學成(cheng)分見表4-49。

二、臨界點

   04Cr12Ni5Ti 不銹鋼的 A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加工(gong)

   04Cr12Ni5Ti 不(bu)銹鋼鍛造工藝規范見表4-50。

四、預備(bei)熱處理

  預備熱處理的過程如下：

   1. 退火(huo)溫度：816～982℃，空(kong)冷。

   2. 消應(ying)力退(tui)火溫度為370℃，空冷，多(duo)數場合不需消應(ying)力退(tui)火。

五、力學性能

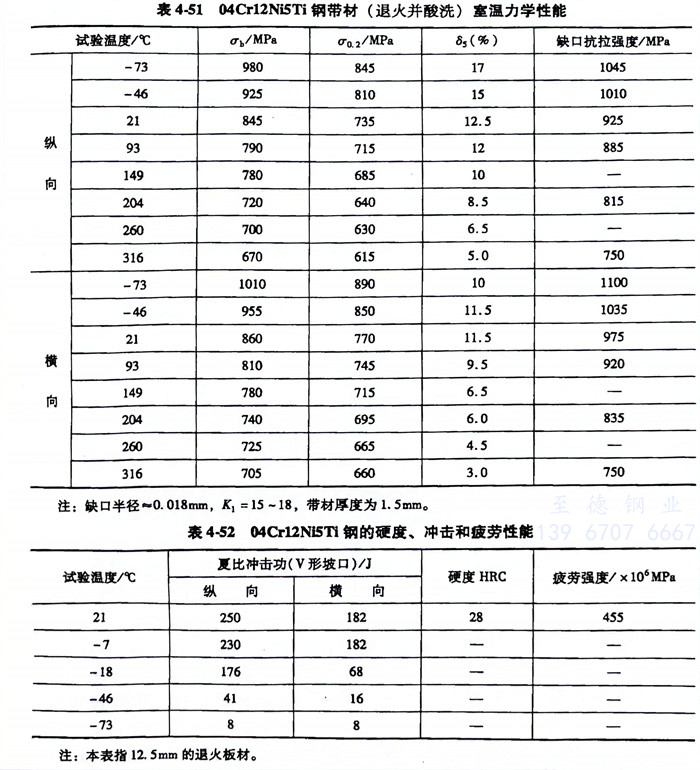

   04Cr12Ni5Ti 不銹鋼(gang)室溫力學(xue)性能見(jian)表(biao)4-51，硬度、沖擊(ji)和疲勞性能見(jian)表(biao)4-52。

六、耐(nai)蝕性比較

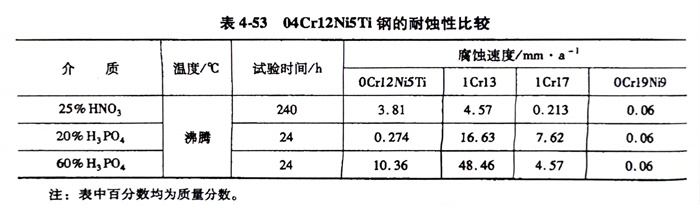

    04Cr12Ni5Ti鋼的耐(nai)蝕(shi)性比較(jiao)見表4-53。

   此鋼與其(qi)他(ta)三種鋼的(de)耐(nai)蝕性比較(jiao)（至(zhi)開始銹蝕的(de)時(shi)間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
