12Cr13（1Cr13）410是馬氏體型不銹鋼，經淬火、回火處理以后具有較高的強度、韌性、良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的抗銹性，切削加工性好，焊接性差。主要用于韌性要求較高且具有耐蝕性的受沖擊載荷的部件，如刃具、葉片、緊固件、水壓機閥、熱裂解抗硫腐蝕設備等；若作為耐熱鋼，可制作800℃以下耐氧化用部件。

一、化學成分

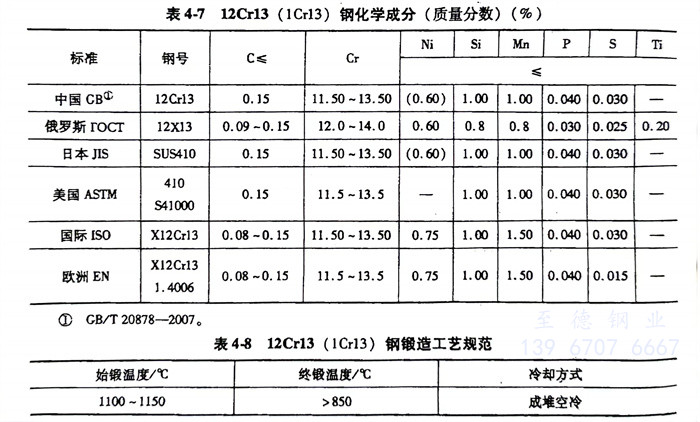

   12Cr13（1Cr13）410不銹鋼的(de)化學成分見表4-7。

二、12Cr13 不銹鋼(gang)臨界(jie)溫度

   A_c1≈730℃、A_c3≈850℃、A_r3≈820℃、A_r1≈700℃、M_s≈340℃

三、熱加工

  12Cr13（1Cr13）410不銹鋼(gang)的(de)鍛造(zao)工藝規范見(jian)表4-8。

  熱(re)加(jia)工(gong)時(shi)最好(hao)先(xian)緩慢加(jia)熱(re)到(dao)800℃，再快(kuai)速加(jia)熱(re)到(dao)始鍛溫度。

四、熱處理

 熱(re)處理過程如(ru)下：

  1. 預(yu)備熱處(chu)理

     不完全退火：①. 加熱溫度(du)(du)730～780℃，空冷(leng)，硬度(du)(du)≤229HBW。②. 加熱溫度(du)(du)850～900℃，空冷(leng)，硬度(du)(du)≤170HBW。

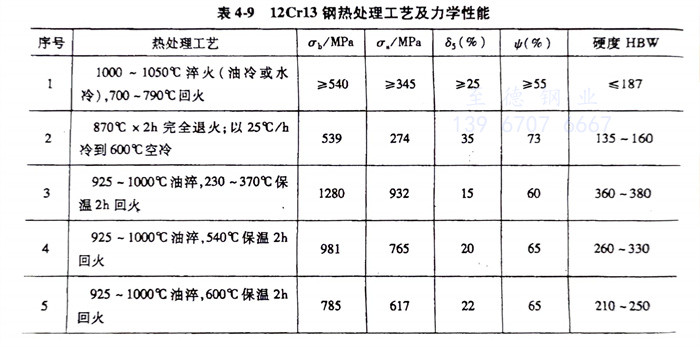

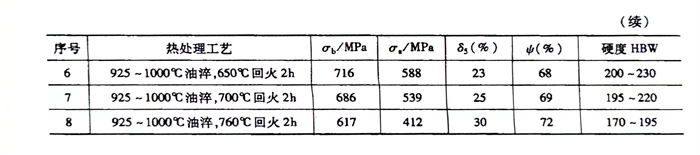

  2. 淬火(huo)及回火(huo)見表(biao)4-9

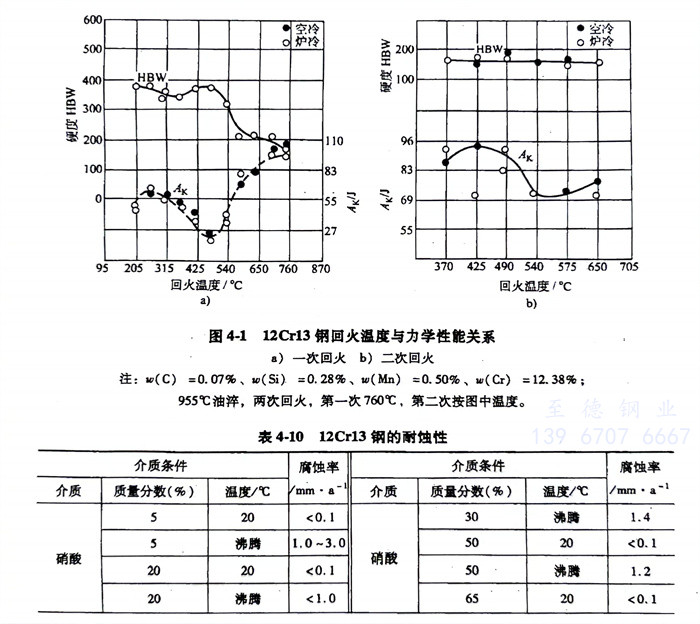

     淬火(huo)(huo)溫度(du)950～1050℃，回火(huo)(huo)溫度(du)700～750℃。12Cr13鋼淬火(huo)(huo)后回火(huo)(huo)溫度(du)與力學性(xing)能關系見(jian)圖4-1。

五、焊接

  可采(cai)用(yong)各種焊(han)接(jie)工藝，焊(han)條(tiao)宜采(cai)用(yong)1Cr18Ni9Ti和1Cr18Ni11Nb，焊(han)后(hou)如果焊(han)縫(feng)需(xu)要加工，應進行退(tui)火處理。

六、耐蝕性

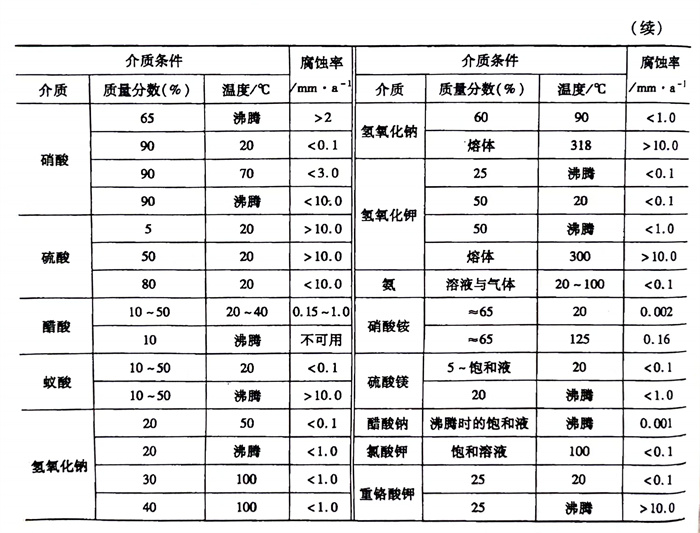

  12Cr13 鋼具有不銹性(xing)，在室溫的稀硝酸(suan)及弱有機(ji)酸(suan)中也有一定耐蝕性(xing)（見表(biao)4-10）。
