某廠腈綸設備HS901 DMF蒸餾塔體，用厚為10mm、20～25mm 0Cr19Ni9 不銹鋼板焊成，其塔體縱、環焊縫均采用手工操作混合氣體保護焊順利地完成。
焊(han)接設備(bei)選用瑞典A10-500氣體(ti)保護焊(han)機。
保護氣體采用Ar＋O2混合氣體（Ar98％＋O22％），與純Ar焊接相比，它能使熔融金屬表面維持表面張力小；電弧的電子發射能力強且有穩定的含氧原子層，電弧陰極斑點穩定，噴射過渡穩定、飛濺很小，焊縫能平緩過渡，焊縫成形美觀。
焊(han)(han)(han)絲(si)選用瑞(rui)典ESAB公司生產的氣體保(bao)護焊(han)(han)(han)焊(han)(han)(han)絲(si)OK16.12（其(qi)化學成分的質量分數為：C≤0.025％；Si 0.4％；Mn 1.6％；Cr20％；Ni10％），相當于我國惰性(xing)氣體保(bao)護焊(han)(han)(han)用焊(han)(han)(han)絲(si)（GB 4223-84）牌(pai)號(hao)H00Cr21Ni10，焊(han)(han)(han)絲(si)直(zhi)徑(jing)為1.2mm。
焊接參(can)數的(de)選擇(ze)：
①. 焊(han)接(jie)電(dian)流要(yao)大于(yu)臨(lin)界(jie)電(dian)流（160A），進行(xing)射流過渡才能使焊(han)接(jie)過程穩定。若焊(han)接(jie)電(dian)流過大，使細滴狀射流過渡變為旋轉射流過渡，反(fan)使焊(han)縫成形惡(e)化，飛濺增多，空氣易(yi)被卷(juan)入熔(rong)池而產(chan)生氣孔；而焊(han)接(jie)電(dian)流小于(yu)臨(lin)界(jie)電(dian)流，則會產(chan)生未(wei)焊(han)透(tou)和未(wei)熔(rong)合等缺欠。
②. 氣(qi)體流量的選(xuan)擇要考慮工況條件，如果在(zai)室內(nei)或(huo)無風露天作業，氣(qi)體流量選(xuan)用14～16L／min；對(dui)于(yu)有微風的作業環境(jing)，氣(qi)體流量要增大(da)到18～20L／min。
③. 焊絲伸出長度的(de)原則(ze)為焊絲直徑的(de)10～15倍，一般取12～14mm。
④. 焊(han)(han)(han)槍(qiang)在施焊(han)(han)(han)過程中應前(qian)傾10°～15°，最好采用左向焊(han)(han)(han)，噴嘴不(bu)要擋住焊(han)(han)(han)工視線，這(zhe)樣不(bu)易焊(han)(han)(han)偏，熔(rong)池受到電(dian)弧(hu)的沖(chong)刷(shua)作用也小，可得到較大的熔(rong)寬，使(shi)焊(han)(han)(han)縫成(cheng)形(xing)平(ping)緩、美(mei)觀(guan)。用手工鎢極氬弧(hu)焊(han)(han)(han)時(shi)，焊(han)(han)(han)槍(qiang)可做適當的橫向擺(bai)動。
⑤. 要采用引弧(hu)板(ban)和收弧(hu)板(ban)、其材質、板(ban)厚、坡口尺寸(cun)要與產品相同。
在生產實踐(jian)中，對于厚為(wei)10mm的0Cr19Ni9不銹鋼板可實現(xian)單面焊(han)雙面成形，其焊(han)接(jie)參數見表(biao)(biao)4-61。從表(biao)(biao)中可以(yi)看出(chu)，隨著間隙b減少，為(wei)了保證焊(han)透(tou)，焊(han)接(jie)電流要適當加(jia)大才能滿(man)足(zu)要求(qiu)。

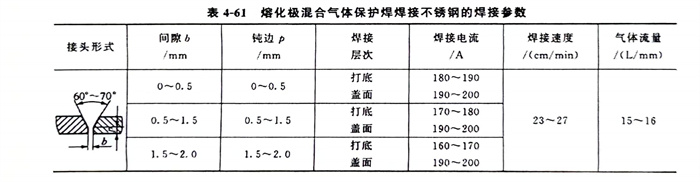

表4-61熔化(hua)極混合氣體(ti)保護焊焊接不銹鋼的焊接參數

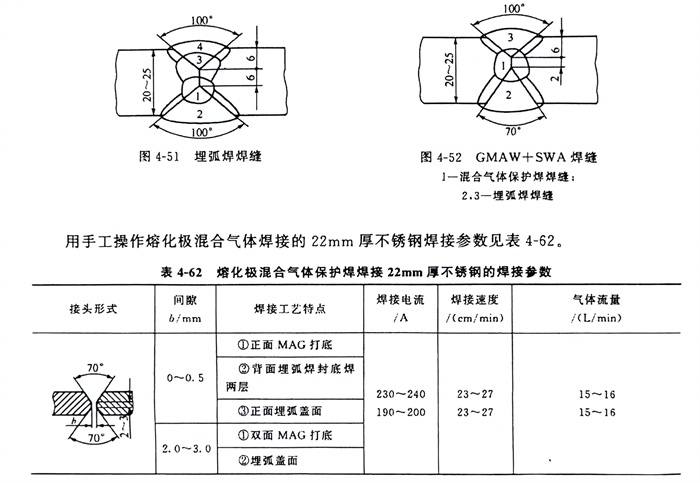

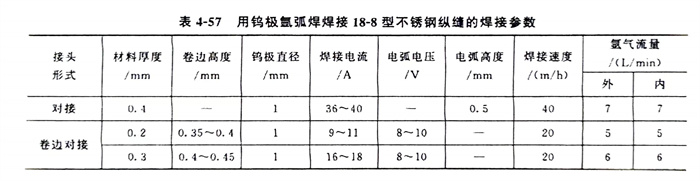

對(dui)于厚度(du)22mm的0Cr19Ni9不銹鋼板(ban)，焊(han)(han)(han)接參數見(jian)表4-57。它與10mm 0Cr19Ni9不銹鋼板(ban)焊(han)(han)(han)接相(xiang)比，在(zai)打底焊(han)(han)(han)時(shi)采用混(hun)合(he)氣體保護焊(han)(han)(han)，而蓋面(mian)焊(han)(han)(han)選(xuan)用埋(mai)弧(hu)焊(han)(han)(han)。與單獨(du)用埋(mai)弧(hu)焊(han)(han)(han)相(xiang)比有(you)下述優點：從圖(tu)4-51中可以(yi)看(kan)出，當埋(mai)弧(hu)焊(han)(han)(han)焊(han)(han)(han)完(wan)第(di)1、2層焊(han)(han)(han)縫(feng)(feng)后(hou)，必須清(qing)根(gen)；用碳弧(hu)氣刨清(qing)根(gen)后(hou)，還要用風動(dong)砂輪打磨露出金屬(shu)光澤后(hou)才能進行第(di)3～4層焊(han)(han)(han)縫(feng)(feng)的焊(han)(han)(han)接。當采用熔化極(ji)混(hun)合(he)氣體保護焊(han)(han)(han)進行打底焊(han)(han)(han)，然后(hou)再用埋(mai)弧(hu)焊(han)(han)(han)進行蓋面(mian)焊(han)(han)(han)（見(jian)圖(tu)4-52）時(shi)，不需(xu)要清(qing)根(gen)，可大大減輕勞(lao)動(dong)強度(du)。

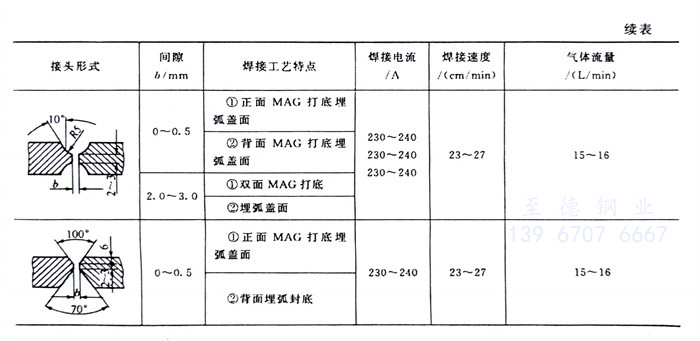

用手(shou)工操(cao)作熔化(hua)極混合氣體焊接的22mm厚不銹(xiu)鋼焊接參數見表4-62。
