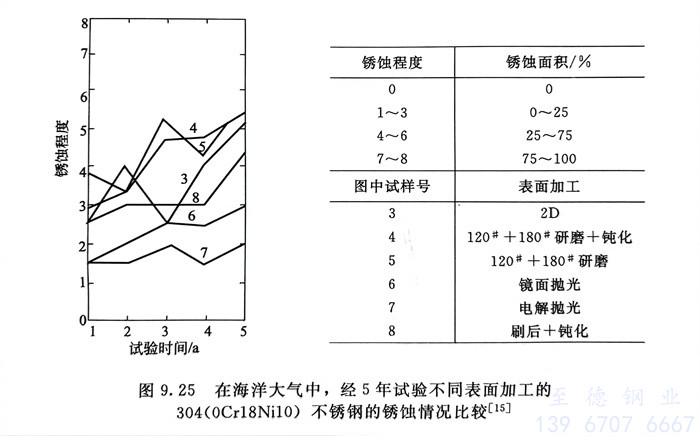

圖9.25系在海洋大氣中，經過5年實際試驗，不同表面加工對（0Cr18Ni10）304不銹鋼銹蝕情況的影響。同樣可以看出，電解拋光表面耐銹蝕性最佳，經5年試驗，表面銹蝕程度僅在1～2間，即銹蝕面積遠低于25％，鏡面拋光者次之。

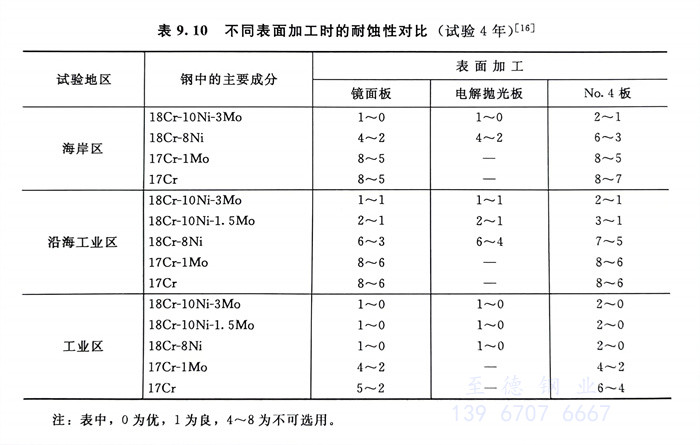

   表9.10系電解拋光等不同表面加工的五種不銹鋼(gang)，在三種不同地區的大氣中進行長達4年的試驗所取得的結果。

   從表9.10中的(de)結果可看出，電解拋(pao)光板(ban)耐蝕性最(zui)佳(jia)，鏡面板(ban)次之，No.4板(ban)最(zui)差。在所(suo)試驗(yan)的(de)不(bu)銹鋼(gang)中，18Cr-10Ni-3Mo鋼(gang)可適用(yong)于(yu)任(ren)何大氣條(tiao)件，而17Cr鋼(gang)在所(suo)試驗(yan)的(de)條(tiao)件下(xia)則(ze)不(bu)能選用(yong)。

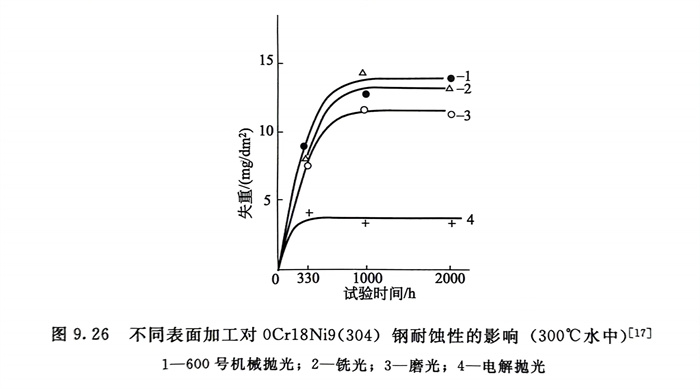

  在300℃高溫(wen)水中，電(dian)解(jie)拋光(guang)等表(biao)面加工對0Cr18Ni9（304）不銹鋼耐蝕(shi)性的(de)影響試驗(yan)結(jie)果見圖9.26。顯然，電(dian)解(jie)拋光(guang)加工也具(ju)有(you)最佳的(de)耐蝕(shi)性。

   表9.11系在天然海水中，不同表面狀態的06Cr17Ni12Mo2（316）不銹鋼的耐縫隙腐蝕性能，可明顯看出，電解拋光能顯著提高鋼的耐縫隙腐蝕性能，酸洗和鈍化處理也有益，但遠不如電解拋光效果好，更值得引人注目的是，經600號和60號SiC砂磨光后再經電解拋光其作用更佳。

   表9.11 在(zai)天然海水中，表面處(chu)理對06Cr17Ni12Mo2（316）不銹鋼的耐縫隙腐蝕性(xing)能的影響（室(shi)溫下）

    但是，60號SiC拋光者，由于表面太粗糙，鈍化(hua)處理（G＋F）已無作用。

   從以(yi)上的(de)試(shi)驗結果(guo)可以(yi)看出，在大氣、高(gao)(gao)溫水和(he)海(hai)水中(zhong)(zhong)，電(dian)(dian)解(jie)(jie)拋光(guang)的(de)不銹(xiu)鋼(gang)表(biao)(biao)(biao)(biao)面(mian)(mian)均具(ju)有(you)最佳的(de)耐(nai)蝕性。這(zhe)是因(yin)(yin)為：電(dian)(dian)解(jie)(jie)拋光(guang)既(ji)可去(qu)除不銹(xiu)鋼(gang)表(biao)(biao)(biao)(biao)面(mian)(mian)的(de)雜質和(he)污垢、貧鉻(ge)層和(he)非金(jin)屬夾雜物(wu)，還可去(qu)除不銹(xiu)鋼(gang)表(biao)(biao)(biao)(biao)面(mian)(mian)的(de)淺缺陷，研(yan)磨所造成的(de)表(biao)(biao)(biao)(biao)面(mian)(mian)亞縫隙（Subcrevices），還可顯(xian)著降低表(biao)(biao)(biao)(biao)面(mian)(mian)的(de)粗糙度（一般可使以(yi)微米計算的(de)粗糙度降低1/2）。早期的(de)研(yan)究(jiu)還指出，電(dian)(dian)解(jie)(jie)拋光(guang)表(biao)(biao)(biao)(biao)面(mian)(mian)膜中(zhong)(zhong)還具(ju)有(you)高(gao)(gao)的(de)Cr／Fe，以(yi)上諸因(yin)(yin)素復合作(zuo)用(yong)最終(zhong)使不銹(xiu)鋼(gang)的(de)表(biao)(biao)(biao)(biao)面(mian)(mian)既(ji)光(guang)亮、平(ping)滑、清潔，又具(ju)有(you)高(gao)(gao)鈍(dun)態穩定性，從而具(ju)有(you)了高(gao)(gao)耐(nai)蝕性，這(zhe)也是人們在一些用(yong)途中(zhong)(zhong)，日(ri)益(yi)重(zhong)視電(dian)(dian)解(jie)(jie)拋光(guang)表(biao)(biao)(biao)(biao)面(mian)(mian)加工的(de)重(zhong)要原因(yin)(yin)。
