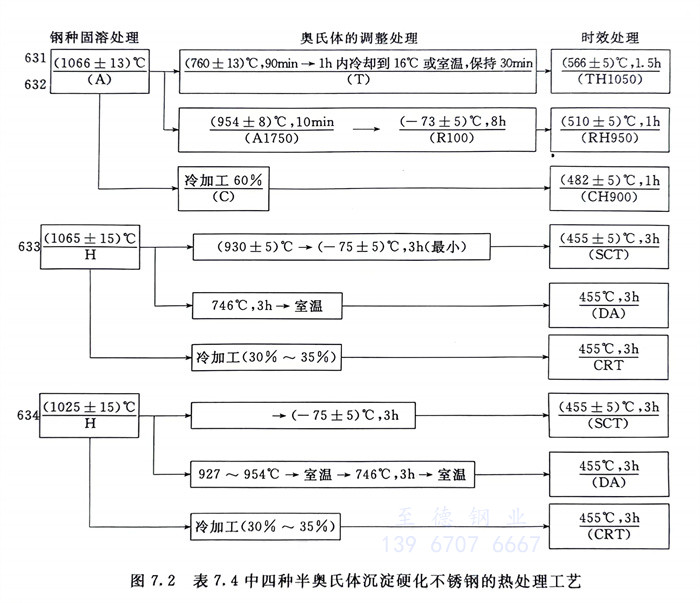

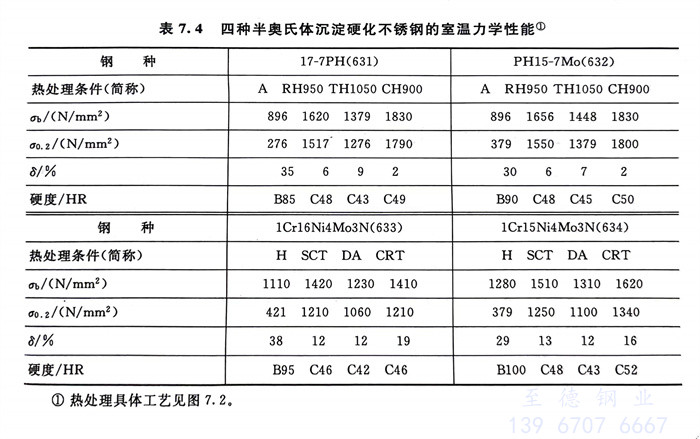

表7.4列入了四種半奧氏體沉淀硬化不銹鋼(gang)不同熱處理狀態的力學性能熱處理的具體工藝見圖7.2。
由于馬氏體(ti)和半奧氏體(ti)沉淀硬化不(bu)銹鋼具有高(gao)的強度(du)水平，因此(ci)常(chang)常(chang)對氫脆敏感，為此(ci)人們(men)多用(yong)過時(shi)效處理，降低鋼的強度(du)以(yi)防(fang)止氫脆的產生。
對(dui)于(yu)沉淀(dian)硬化不銹鋼焊(han)后(hou)熱(re)影響區強度下降而引起的軟化問題，焊(han)接時需要予以注意(yi)。
