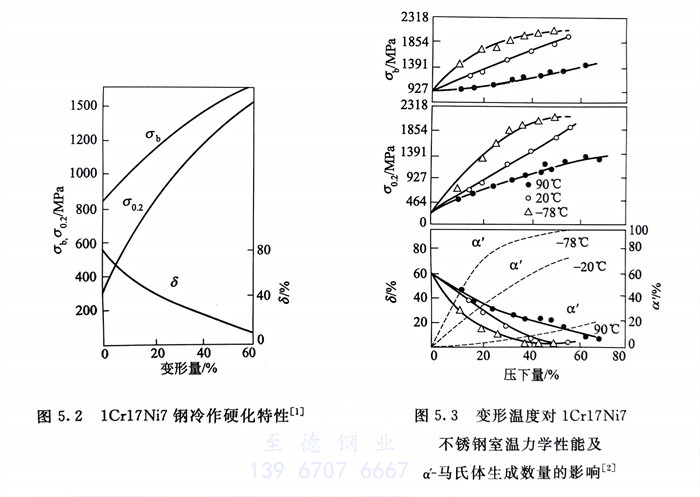

1Cr17Ni7（301）和00Cr17Ni7N（301L）不銹(xiu)鋼管(guan)均為亞(ya)穩定奧(ao)氏體不(bu)銹鋼(gang)。即固溶態為奧(ao)氏體，但經(jing)過冷加(jia)工(gong)，根據冷變形量，會有部分和大部分奧(ao)氏體變為馬氏體而使鋼(gang)的強(qiang)度(du)、硬度(du)顯著提高（見(jian)表(biao)5.1和圖5.2，圖5.3），但是，仍保留有足(zu)夠的塑(su)性(xing)。降(jiang)碳、加(jia)氮的00Cr17Ni7N，以(yi)氮代碳，既保留了(le)1Cr17Ni7的特(te)性(xing)，又(you)提高了(le)鋼(gang)的耐(nai)蝕性(xing)和焊接性(xing)。這(zhe)兩種(zhong)17-7型不(bu)銹鋼(gang)管(guan)主要用(yong)于制造冷加(jia)工(gong)態承(cheng)受較高載荷，以(yi)減(jian)輕裝備重量并(bing)在大氣中不(bu)生銹和耐(nai)腐蝕的結構件。

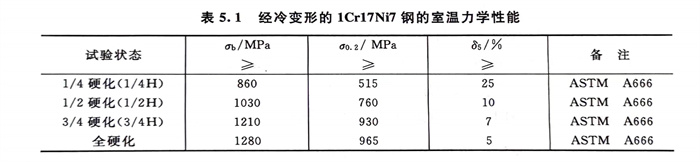

  表5.1 經冷變形(xing)的1Cr17Ni7不(bu)銹鋼(gang)管的室溫力學性能(neng)
