在壓力容器焊接生產中，通常會遇到不同鋼種相互焊接的問題，即異種鋼焊接。如復合鋼板壓力容器的焊接、容器不銹鋼(gang)襯里塞焊、換熱器的換熱管與管板不同鋼種的焊接等。

1. 隔離(li)層堆焊法

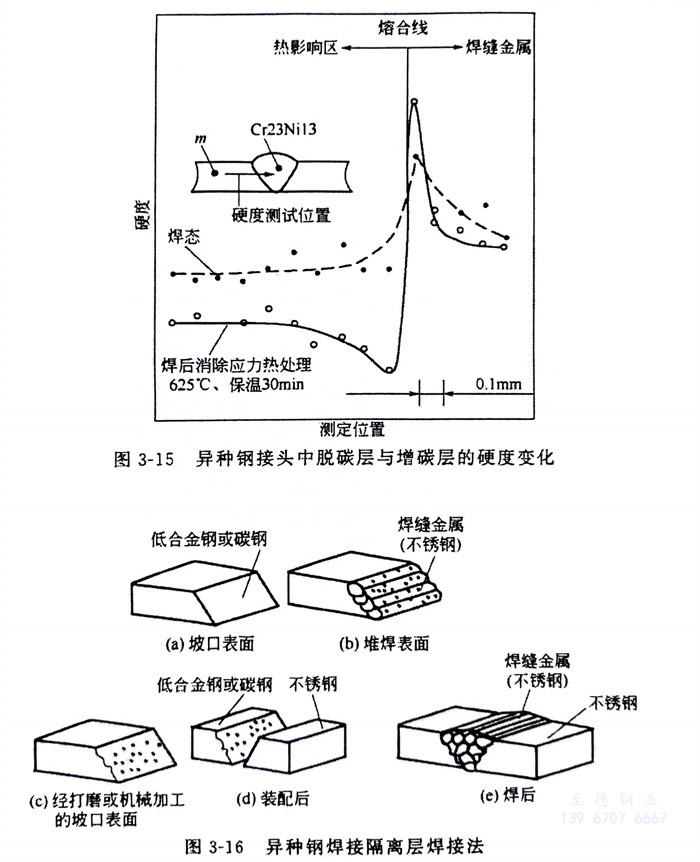

  異種鋼(gang)焊(han)(han)接時，采用隔離(li)層(ceng)(ceng)(ceng)堆焊(han)(han)法(fa)，目的(de)(de)是防止形成凝固過渡層(ceng)(ceng)(ceng)。如(ru)在珠光體(ti)鋼(gang)與(yu)奧氏體(ti)鋼(gang)焊(han)(han)接時，可(ke)先在珠光體(ti)鋼(gang)側的(de)(de)坡口上堆焊(han)(han)一層(ceng)(ceng)(ceng)Cr25Ni13類型的(de)(de)奧氏體(ti)金(jin)屬隔離(li)層(ceng)(ceng)(ceng)。然后檢查隔離(li)層(ceng)(ceng)(ceng)無缺陷后，再焊(han)(han)接正式焊(han)(han)縫(feng)金(jin)屬，這樣奧氏體(ti)鋼(gang)與(yu)隔離(li)層(ceng)(ceng)(ceng)間(jian)的(de)(de)連接就為奧氏體(ti)鋼(gang)之(zhi)間(jian)的(de)(de)焊(han)(han)接、所(suo)以較(jiao)易(yi)焊(han)(han)接，其焊(han)(han)接方法(fa)如(ru)圖3-16所(suo)示。

  為防止出現(xian)碳遷(qian)移(yi)現(xian)象(xiang)，同樣可采用(yong)隔(ge)離(li)層(ceng)(ceng)堆(dui)焊(han)(han)，通(tong)常首先在低合金鋼(gang)(gang)或珠光體(ti)鋼(gang)(gang)一側坡口上用(yong)釩、鈮、鈦含(han)量較高的焊(han)(han)接材料(liao)(liao)堆(dui)焊(han)(han)第(di)(di)一層(ceng)(ceng)隔(ge)離(li)層(ceng)(ceng)，然后(hou)(hou)再用(yong)相(xiang)應(ying)(ying)的奧氏(shi)體(ti)焊(han)(han)接材料(liao)(liao)堆(dui)焊(han)(han)第(di)(di)二層(ceng)(ceng)隔(ge)離(li)層(ceng)(ceng)。堆(dui)焊(han)(han)隔(ge)離(li)層(ceng)(ceng)時，應(ying)(ying)盡可能采用(yong)小電流，快速(su)施(shi)焊(han)(han)。最(zui)后(hou)(hou)，第(di)(di)二層(ceng)(ceng)隔(ge)離(li)層(ceng)(ceng)與奧氏(shi)體(ti)鋼(gang)(gang)焊(han)(han)接成為奧氏(shi)體(ti)鋼(gang)(gang)與奧氏(shi)體(ti)鋼(gang)(gang)之(zhi)間(jian)的焊(han)(han)接。

  除上(shang)(shang)述情況(kuang)外，在(zai)特殊條件下，也(ye)可采(cai)用純鎳焊接材料先在(zai)低(di)合金(jin)鋼或珠光體(ti)鋼坡口面上(shang)(shang)堆焊隔(ge)離層，然后進行隔(ge)離層與奧氏體(ti)鋼之間的焊接。

2. 直接施焊(han)法

  采用高(gao)合金焊(han)接(jie)(jie)材料直(zhi)接(jie)(jie)焊(han)接(jie)(jie)珠光體鋼與奧(ao)氏體鋼。焊(han)接(jie)(jie)時應(ying)注意(yi)珠光體鋼坡口面熔深應(ying)盡量小(xiao)，選擇合適(shi)的焊(han)接(jie)(jie)材料，避免(mian)焊(han)縫產生裂紋(wen)。該方法的焊(han)接(jie)(jie)質(zhi)量難控制，不常用。

3. 過渡區的(de)應用

  過(guo)渡(du)區(qu)的(de)(de)利用，主要目的(de)(de)是防止碳遷移(yi)現象(xiang)的(de)(de)產生和簡化現場(chang)施(shi)焊(han)工藝。選用釩(fan)、鈦、鈮(ni)含量較(jiao)高的(de)(de)珠(zhu)光體(ti)鋼(gang)作為過(guo)渡(du)區(qu)，首(shou)先與原珠(zhu)光體(ti)鋼(gang)焊(han)接，即珠(zhu)光體(ti)鋼(gang)與珠(zhu)光體(ti)鋼(gang)焊(han)接，然后(hou)再(zai)與奧(ao)氏(shi)(shi)體(ti)鋼(gang)焊(han)接。過(guo)渡(du)區(qu)與奧(ao)氏(shi)(shi)體(ti)鋼(gang)焊(han)接可采用上(shang)述(shu)的(de)(de)隔離層(ceng)堆(dui)焊(han)和直接施(shi)焊(han)法等。同(tong)樣，在條件允許的(de)(de)情況下(xia)，先在車間(jian)用隔離層(ceng)堆(dui)焊(han)法焊(han)成一個短(duan)的(de)(de)珠(zhu)光體(ti)與奧(ao)氏(shi)(shi)體(ti)鋼(gang)的(de)(de)異(yi)質焊(han)接接頭作為過(guo)渡(du)區(qu)，然后(hou)在施(shi)工現場(chang)用小異(yi)質過(guo)渡(du)區(qu)與珠(zhu)光體(ti)鋼(gang)和奧(ao)氏(shi)(shi)體(ti)鋼(gang)焊(han)接，變成為同(tong)質焊(han)接，提(ti)高生產率，易于保證焊(han)接質量。
