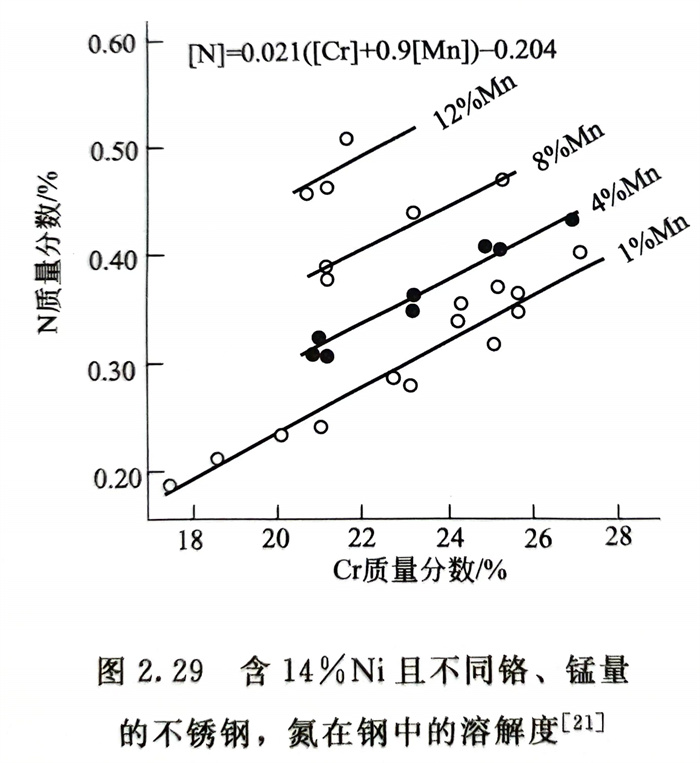

前面已提到，錳是較弱的奧氏體形成元素，它在不銹鋼中是一種脫氧劑，鋼中錳量一般≤1％或≤2％。隨不銹鋼中錳量的增加，可顯著提高氮在鋼中的溶解度（圖2.29）；錳、氮復合加入常常用來代替鋼中昂貴、稀缺的鎳。需要指出，向不銹鋼中復合加入錳、氮，僅能從組織上為獲得奧氏體組織而代鎳，但并不能在不銹耐蝕性方面代鎳，這也是由于錳元素本身特性所決定的，錳既不能提高不銹鋼的熱力學穩定性，也不能對鋼的鈍化行為產生任何有益的影響。
早期，以錳、氮復(fu)合加入(ru)代(dai)(dai)替(ti)17-7型和18-8型不(bu)(bu)銹(xiu)(xiu)鋼(gang)中(zhong)(zhong)的鎳(nie)，美國發展了AISI 200系Cr-Mn-N不(bu)(bu)銹(xiu)(xiu)鋼(gang)，近代(dai)(dai)，在開發超級奧氏體和超級雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)的過程中(zhong)(zhong)，也(ye)開始向(xiang)鋼(gang)中(zhong)(zhong)加入(ru)少(shao)量(liang)錳，既可提高鋼(gang)中(zhong)(zhong)的含氮量(liang)，穩定(ding)或控制適(shi)宜相(xiang)比例，又可改善鋼(gang)的性能(neng)，同(tong)時還可節約鎳(nie)元(yuan)素。為(wei)了同(tong)一(yi)目(mu)的，最近出現的幾種(zhong)經濟(ji)型雙相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)也(ye)開始加入(ru)少(shao)量(liang)錳。

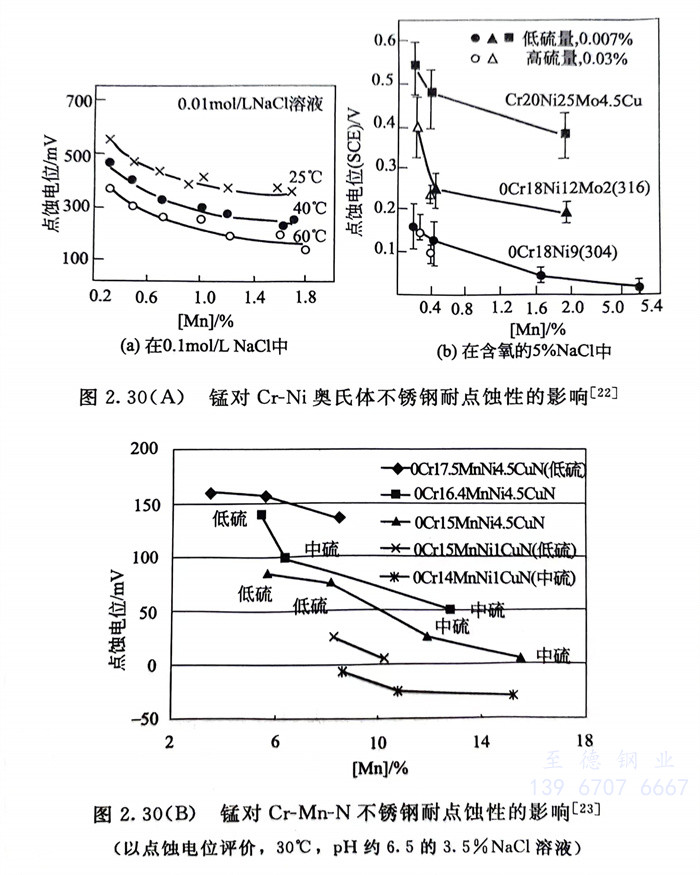

錳對(dui)不(bu)(bu)銹鋼的(de)(de)不(bu)(bu)銹耐蝕(shi)(shi)性的(de)(de)影響，基本上都是負面(mian)的(de)(de)。并列入了耐點(dian)蝕(shi)(shi)指數(shu) 公式中。圖(tu)2.30（A）、圖(tu)2.30（B）和(he)圖(tu)2.31則(ze)系錳對(dui) 奧氏體和(he)雙相不(bu)(bu)銹鋼耐點(dian)蝕(shi)(shi)、耐縫隙腐蝕(shi)(shi)性能(neng)(neng)的(de)(de)影響。可以看(kan)出，隨錳量(liang)增(zeng)加(jia)，鋼的(de)(de)耐點(dian)蝕(shi)(shi)性、耐縫隙腐蝕(shi)(shi)性能(neng)(neng)下降。這與錳和(he)硫形成MnS，或隨鋼中錳量(liang)增(zeng)加(jia)，MnS量(liang)增(zeng)加(jia)，MnS中的(de)(de)鉻(ge)量(liang)低(di)，MnS夾雜在腐蝕(shi)(shi)介質中溶解，常常成為點(dian)蝕(shi)(shi)、縫隙腐蝕(shi)(shi)源(yuan)有(you)關。一些試驗指出，當將(jiang)18-8不(bu)(bu)銹鋼中的(de)(de)錳量(liang)降到約0.1％，此鋼的(de)(de)耐點(dian)蝕(shi)(shi)能(neng)(neng)力將(jiang)有(you)可能(neng)(neng)達到含2％Mo的(de)(de)0Cr18Ni12Mo2（316）的(de)(de)水平。
為(wei)了發展以錳、氮(dan)代(dai)鎳不(bu)銹(xiu)(xiu)(xiu)鋼(gang)和為(wei)增加鋼(gang)中氮(dan)的溶解度，進一步發揮氮(dan)在(zai)鋼(gang)中的有益(yi)作用，開發加少量(liang)錳的奧氏體不(bu)銹(xiu)(xiu)(xiu)鋼(gang)和雙相不(bu)銹(xiu)(xiu)(xiu)鋼(gang)時都(dou)要充(chong)分(fen)注(zhu)意錳在(zai)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)中對耐蝕性，特(te)別(bie)是耐點蝕性的不(bu)利影響。
錳(meng)在不(bu)銹鋼(gang)中的(de)(de)有(you)(you)益作用一是形成MnS，抑制含鎳的(de)(de)不(bu)銹鋼(gang)中硫的(de)(de)有(you)(you)害作用，提高鋼(gang)的(de)(de)熱(re)塑性(xing)；二是在焊接材料中加入2％以上的(de)(de)錳(meng)，可(ke)提高奧氏體不(bu)銹鋼(gang)的(de)(de)焊縫抗(kang)熱(re)裂紋的(de)(de)敏感性(xing)。
錳在不(bu)銹鋼中還會(hui)促進σ相等脆(cui)性相的析出（圖2.32），降低鋼的塑、韌(ren)性，這也為錳在高(gao)鉻、鉬不(bu)銹鋼中的應(ying)用帶來不(bu)利影響。
