關于(yu)安全閥排放反力的計算(suan)，以下公(gong)式供在(zai)設計中參(can)考使(shi)用，作為正式計算(suan)時應根據(ju)安全閥出口(kou)管線的走向配(pei)置、管架設置、介質特性及業主或專利商要求，參(can)見原文(wen)進行(xing)計算(suan)。

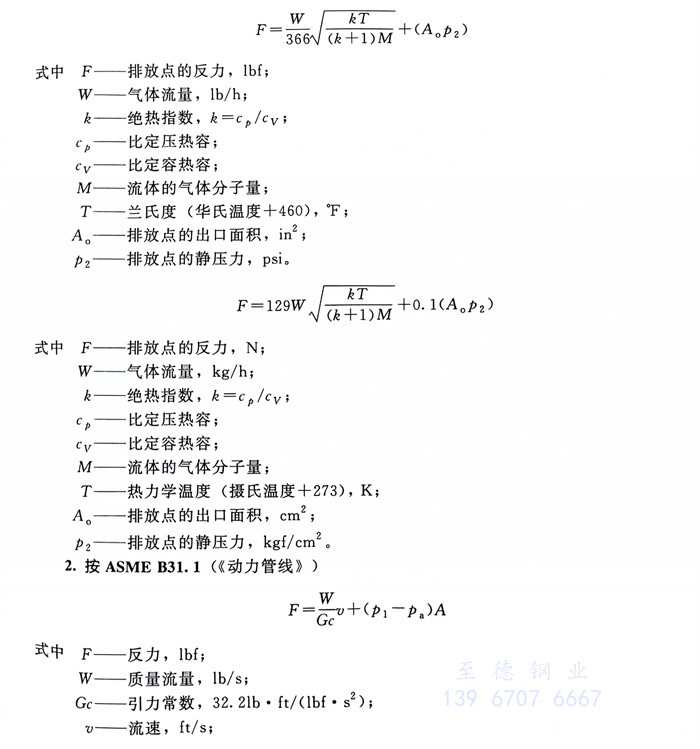

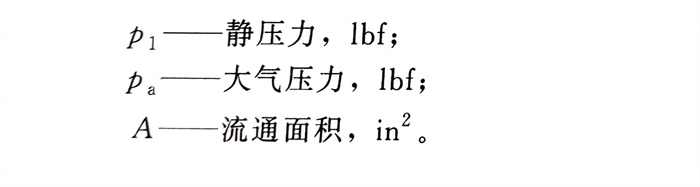

  1. 按API RP 520 Part II（《安(an)(an)全閥(fa)的尺寸、選擇(ze)和安(an)(an)裝(zhuang)》PartII安(an)(an)裝(zhuang)）

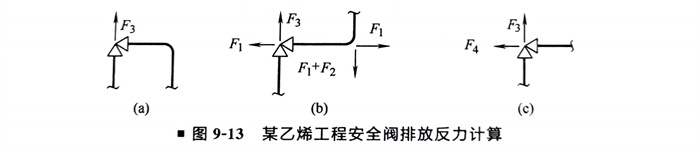

  某(mou)安全閥排放反力計算工程實例如圖(tu)9-13所示(shi)。

  在(zai)某乙烯工程項目(mu)中，安全(quan)閥的反力計(ji)(ji)算(suan)(suan)(suan)是根據ASMEB31.1的計(ji)(ji)算(suan)(suan)(suan)原理(li)和提(ti)供的計(ji)(ji)算(suan)(suan)(suan)公式(shi)，采用Excel表格編(bian)輯(ji)了(le)公式(shi)，使(shi)用時，只需(xu)要在(zai)指定格內輸(shu)入必(bi)要信息數據，會(hui)自(zi)動得(de)出(chu)F1、F2、F3、F4各力的大小。對于成(cheng)批計(ji)(ji)算(suan)(suan)(suan)時，方便(bian)了(le)很多。

  圖（a）是(shi)閉式(shi)排放(fang)系統(tong)，圖（b）是(shi)開式(shi)排放(fang)系統(tong)，圖（c）是(shi)閉式(shi)排放(fang)系統(tong)或開式(shi)排放(fang)系統(tong)的瞬時沖擊荷載。F1、F2、F3、F4的計算公式(shi)已經(jing)在表(biao)中(zhong)列出。

  圖(tu)(tu)）（閉式(shi)排(pai)(pai)放(fang)系統）或圖(tu)(tu)（b）（開式(shi)排(pai)(pai)放(fang)系統）計(ji)(ji)算(suan)時，都要再計(ji)(ji)算(suan)圖(tu)(tu)（c），并(bing)分別(bie)與圖(tu)(tu)（c）相(xiang)應的(de)(de)力(li)進行比(bi)較(jiao)，取其(qi)中較(jiao)大(da)的(de)(de)值(zhi)(zhi)。例(li)如，在計(ji)(ji)算(suan)閉式(shi)系統的(de)(de)F3時，先(xian)計(ji)(ji)算(suan)圖(tu)(tu)（a）的(de)(de)F3，再計(ji)(ji)算(suan)圖(tu)(tu)（c）的(de)(de)F3比(bi)較(jiao)兩者(zhe)的(de)(de)值(zhi)(zhi)，取大(da)者(zhe)。
