常見的不(bu)銹鋼熱處理(li)工藝流程主要有以下步驟：
1. 清洗
工件及夾具在熱處理(li)前均應(ying)(ying)清除油(you)(you)污、殘鹽及油(you)(you)漆等外來物。在真空(kong)爐中首次使用的夾具，應(ying)(ying)預先在不低(di)于工件所要求的真空(kong)度下進行除氣凈化處理(li)。
2. 裝(zhuang)爐
在(zai)熱處理(li)過程中容易產生變形的工件(jian)，應(ying)在(zai)專用夾具上進行(xing)加(jia)熱。而且(qie)工件(jian)應(ying)置于有(you)效加(jia)熱區內。
3. 預熱
對(dui)于形狀(zhuang)復(fu)雜(za)或(huo)截面(mian)有(you)急(ji)劇變化(hua)以(yi)及有(you)效厚度較大(da)的工件(jian)，應進行預(yu)熱。預(yu)熱的方法有(you)：一次(ci)預(yu)熱為800℃；二次(ci)預(yu)熱為500～650℃和(he)850℃；計算機限速升溫。
4. 加(jia)熱(re)

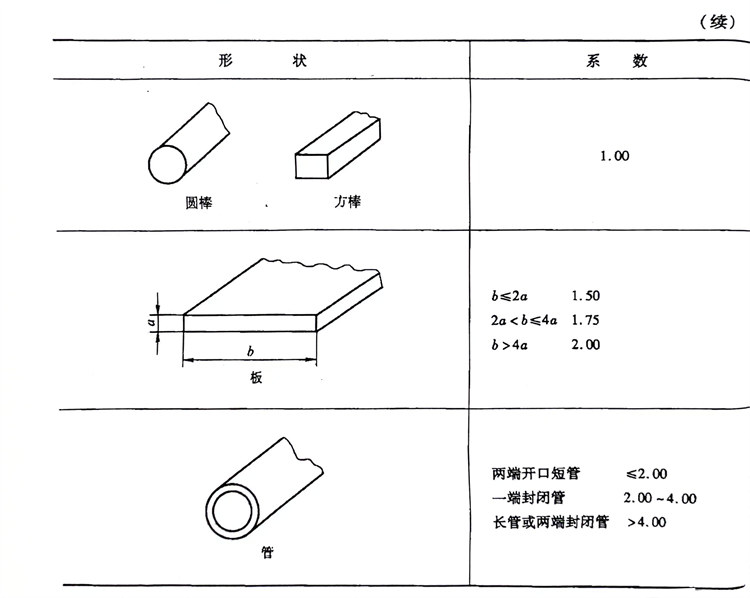

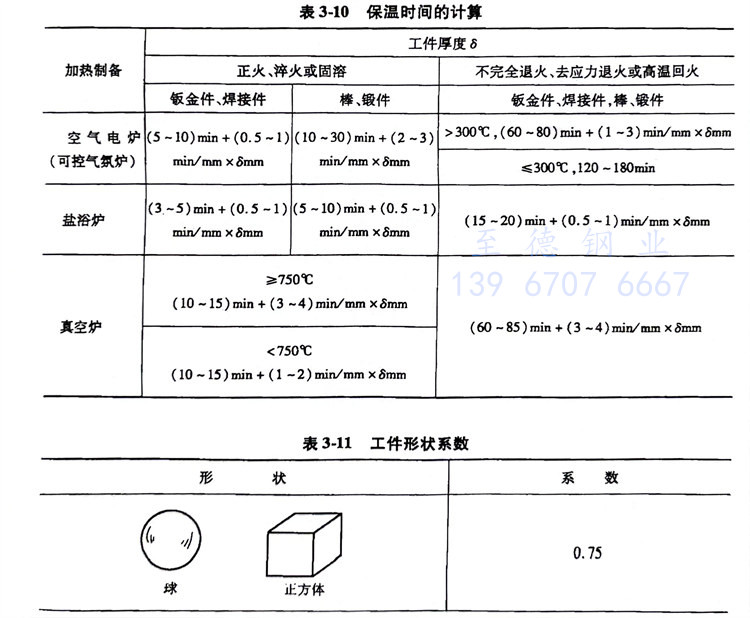

根據工(gong)(gong)(gong)件(jian)的(de)材(cai)料以及(ji)對(dui)表面質量的(de)要求，應(ying)(ying)正確選用加(jia)熱(re)設備、加(jia)熱(re)介質和(he)加(jia)熱(re)方法。對(dui)有回槽和(he)不通孔(kong)的(de)工(gong)(gong)(gong)件(jian)、鑄件(jian)和(he)焊接件(jian)以及(ji)加(jia)工(gong)(gong)(gong)成(cheng)形的(de)不銹鋼工(gong)(gong)(gong)件(jian)，一般(ban)不宜在鹽浴中(zhong)加(jia)熱(re)。工(gong)(gong)(gong)件(jian)加(jia)熱(re)應(ying)(ying)有足夠(gou)的(de)保溫(wen)時間。可根據工(gong)(gong)(gong)件(jian)的(de)有效厚(hou)(hou)度(du)和(he)條件(jian)厚(hou)(hou)度(du)（實際厚(hou)(hou)度(du)乘以工(gong)(gong)(gong)件(jian)形狀系數），參照表3-10和(he)表3-11進(jin)行計算。
5. 冷卻
馬氏體不(bu)銹(xiu)鋼(gang)和耐(nai)熱鋼工件空冷時，應散放在干燥處。淬火冷至室溫后方可進行清洗、冷處理或回火。工件淬火后應及時回火，時間間隔一般不宜超過4小時；碳含量較低、形狀簡單的工件，不應超過16h。
由馬(ma)氏體不銹鋼和耐熱鋼組(zu)成(cheng)的焊接(jie)(jie)組(zu)合件(jian)，焊接(jie)(jie)和其后的熱處理之間的時間間隔不應超過(guo)4小時。
6. 清(qing)理(li)
熱(re)處(chu)理后可(ke)根據工件(jian)要(yao)求和(he)表面狀況采用堿液、水溶性(xing)清(qing)洗(xi)劑(ji)、氯溶劑(ji)及噴砂、噴丸等方法進行(xing)清(qing)理。不(bu)銹鋼和(he)耐熱(re)鋼工件(jian)，尤(you)其是焊接(jie)組合(he)件(jian)，熱(re)處(chu)理后一般不(bu)宜采用酸洗(xi)的方法進行(xing)清(qing)理。
7. 校正
工件(jian)(jian)(jian)應(ying)(ying)采用(yong)靜負(fu)荷進(jin)行(xing)(xing)校(xiao)(xiao)正(zheng)，一(yi)般不宜局部敲(qiao)擊(ji)。馬氏體(ti)不銹鋼(gang)(gang)(gang)和耐熱鋼(gang)(gang)(gang)工件(jian)(jian)(jian)，校(xiao)(xiao)正(zheng)后應(ying)(ying)在(zai)(zai)低于原回火(huo)(huo)(huo)溫度的條件(jian)(jian)(jian)下進(jin)行(xing)(xing)去應(ying)(ying)力退(tui)火(huo)(huo)(huo)。形(xing)狀(zhuang)復雜或(huo)尺寸要求嚴格(ge)的工件(jian)(jian)(jian)，在(zai)(zai)回火(huo)(huo)(huo)時應(ying)(ying)用(yong)定形(xing)夾具結合回火(huo)(huo)(huo)進(jin)行(xing)(xing)校(xiao)(xiao)正(zheng)。奧氏體(ti)不銹鋼(gang)(gang)(gang)工件(jian)(jian)(jian)，校(xiao)(xiao)正(zheng)后在(zai)(zai)300℃以下進(jin)行(xing)(xing)去應(ying)(ying)力退(tui)火(huo)(huo)(huo)。
