一、夾套(tao)管的分類

  夾(jia)套(tao)管(guan)(guan)是一種具有雙層(ceng)套(tao)管(guan)(guan)結(jie)構(gou)的特(te)殊管(guan)(guan)道。管(guan)(guan)道外面套(tao)上同心的大直徑套(tao)管(guan)(guan)，內管(guan)(guan)用于輸(shu)送工(gong)藝介質。用于保持管(guan)(guan)內輸(shu)送黏性流體、凝(ning)(ning)固性流體以及高熔點合成液等(deng)流體的流動(dong)性能和溫度，防止(zhi)輸(shu)送過程中(zhong)流體在(zai)(zai)管(guan)(guan)道中(zhong)凝(ning)(ning)結(jie)而設置的特(te)殊管(guan)(guan)道。因(yin)夾(jia)套(tao)管(guan)(guan)伴熱具有特(te)殊性，在(zai)(zai)工(gong)業生產中(zhong)被廣(guang)泛應用。

  ①. 按套(tao)管內熱介質分(fen)類：熱水夾(jia)(jia)套(tao)、熱油夾(jia)(jia)套(tao)和(he)蒸汽(qi)夾(jia)(jia)套(tao)，不同(tong)類型(xing)分(fen)別適用(yong)于不同(tong)的流體，設計原則是一樣的。

  ②. 按照管道的結構形式分類

   a. 全夾(jia)套。除法(fa)蘭連接部分外(wai)，所(suo)有管道(dao)組成件(jian)包(bao)括閥門(men)在內均有夾(jia)套（即內管焊(han)縫隱蔽型(xing)）。

   b.半夾套。除法蘭連接部分外，所(suo)有(you)管道組成件包括閥門在內均沒有(you)夾套（即內管焊縫(feng)外露型）。

   c. 簡易夾套(tao)。僅(jin)直管部分(fen)有(you)夾套(tao)，套(tao)管內不應(ying)有(you)焊縫。

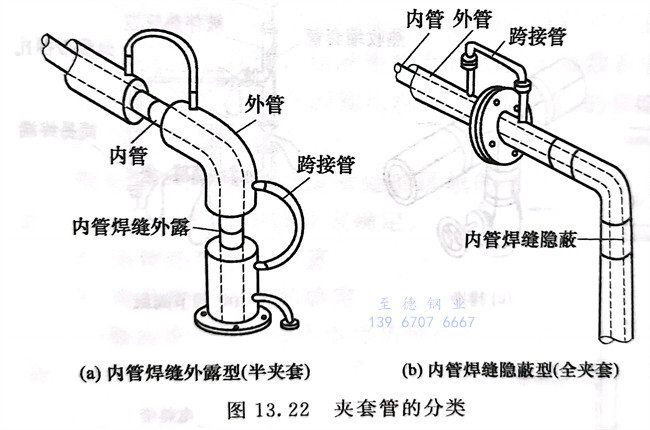

  夾套管的分類見圖13.22。

二、夾套(tao)管的選型設(she)計

 夾套管的設(she)計(ji)條件應符合(he)PID的要求。選型的一般要求如下。

   ①. 流體的凝固點在50～100℃的工藝管(guan)適宜(yi)采用內管(guan)焊(han)縫(feng)“外露”型夾套管(guan)。

   ②. 流體(ti)的(de)凝固點高于100℃的(de)工藝管道(dao)宜采用內管焊(han)縫“隱蔽”型夾套管。

   ③. 輸送有毒流體的(de)工藝管(guan)道應采用內(nei)管(guan)焊(han)縫“外露”型夾套(tao)管(guan)。

三、夾套管的(de)設(she)計壓力(li)

  ①. 夾套管的(de)內管的(de)外壓應為外管內的(de)伴熱(re)介質(zhi)的(de)設計壓力。

  ②. 外管(guan)（包括端板）的內壓(ya)應為伴熱介質的設(she)計壓(ya)力(li)。

  ③. 壓力設(she)計的(de)溫度參數應取內管(guan)的(de)工藝(yi)介(jie)質或外管(guan)內的(de)伴熱介(jie)質的(de)設(she)計溫度兩(liang)者(zhe)中最高(gao)者(zhe)。

四、夾套管柔性設計(ji)的設計(ji)溫度

  ①. 外管取伴熱介(jie)質的(de)操作溫(wen)度。

  ②. 內管(guan)(guan)取工藝介質(zhi)或(huo)伴熱介質(zhi)的(de)操作(zuo)溫度(du)兩者中最高者，也應校核外管(guan)(guan)的(de)環境溫度(du)和內管(guan)(guan)的(de)工藝介質(zhi)的(de)操作(zuo)溫度(du)。

工程應用：三維配管(guan)軟件內夾(jia)套管(guan)的設計

  三維配管(guan)軟件內(nei)夾套(tao)(tao)管(guan)的(de)(de)(de)設(she)計(ji)，對于(yu)PDS系統，同(tong)一物理(li)坐(zuo)標處不允(yun)許出現兩條管(guan)線中心線，但夾套(tao)(tao)管(guan)內(nei)管(guan)、外管(guan)屬于(yu)中心線重合(he)的(de)(de)(de)情況，模型中的(de)(de)(de)同(tong)一物理(li)坐(zuo)標處對內(nei)管(guan)外管(guan)同(tong)時建(jian)模，將(jiang)(jiang)被系統視為(wei)錯誤和碰撞，將(jiang)(jiang)影響管(guan)道空(kong)視圖(tu)的(de)(de)(de)生成(cheng)。未避免上述的(de)(de)(de)錯誤，將(jiang)(jiang)夾套(tao)(tao)內(nei)管(guan)和夾套(tao)(tao)外管(guan)分(fen)別(bie)建(jian)立到不同(tong)的(de)(de)(de)模型區內(nei)。

  在PDS后(hou)臺中(zhong)將(jiang)工(gong)藝管(guan)(guan)道(dao)上的(de)(de)(de)夾套(tao)閥門、標準閥門、法蘭、定位板(ban)、折流(liu)板(ban)、防沖刷板(ban)等(deng)部件在內管(guan)(guan)模型中(zhong)設置為(wei)報告(gao)材料(liao)，而對應(ying)的(de)(de)(de)外(wai)管(guan)(guan)模型中(zhong)僅用(yong)于(yu)連(lian)接的(de)(de)(de)管(guan)(guan)道(dao)材料(liao)設置為(wei)不報告(gao)材料(liao)，從而實現(xian)夾套(tao)內管(guan)(guan)和外(wai)管(guan)(guan)自動抽(chou)取ISO圖紙和導出準確資(zi)料(liao)的(de)(de)(de)目(mu)的(de)(de)(de)。

工(gong)程應用：某水夾套管(guan)系(xi)統的配管(guan)設計

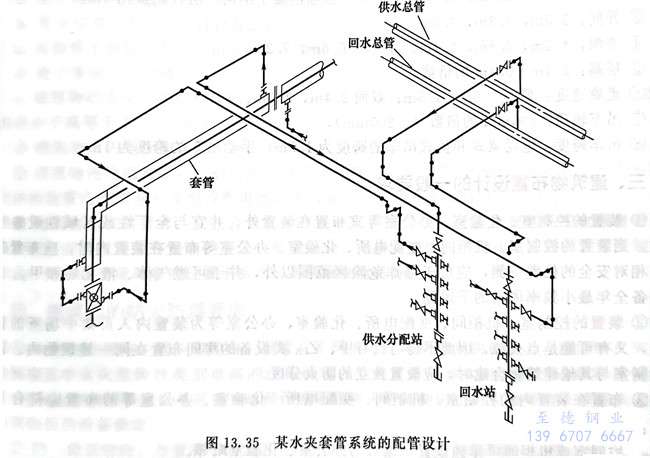

  某(mou)水夾套(tao)管系(xi)統的配管設(she)計見(jian)圖13.35。
