一、軟(ruan)管站(zhan)的概念(nian)

  為(wei)吹掃、清(qing)潔(jie)、置換和(he)維(wei)修(xiu)等需(xu)要(yao)而設置的軟管(guan)站，一般(ban)由管(guan)道、閥門和(he)軟管(guan)及其接(jie)頭組成。使用介質通(tong)常為(wei)清(qing)潔(jie)水、蒸汽、氮氣和(he)壓縮空(kong)氣。根(gen)據需(xu)要(yao)，大多選用上(shang)述1～4種介質的管(guan)線(xian)組成。

二、軟管(guan)站的(de)位置

  ①. 在裝置(zhi)內的軟(ruan)管站通(tong)常選用(yong)15～20m長(chang)的軟(ruan)管。軟(ruan)管站的位置(zhi)不應影響正常通(tong)行(xing)、操作和維(wei)修。如設在管廊的柱旁、靠近平(ping)臺(tai)的欄桿(gan)處(chu)、塔壁旁邊(bian)等。

  ②. 在塔(ta)附(fu)近，軟(ruan)管(guan)站可設置在地(di)面和所有人(ren)孔的(de)操作平(ping)臺上。

  ③. 在(zai)爐(lu)子附近，軟管站的(de)設(she)計(ji)要求：圓筒爐(lu)，設(she)在(zai)地(di)(di)面(mian)上和(he)(he)主(zhu)要操(cao)作(zuo)平(ping)臺上；箱(xiang)(xiang)式(shi)爐(lu)，設(she)在(zai)地(di)(di)面(mian)上和(he)(he)主(zhu)要操(cao)作(zuo)平(ping)臺的(de)一(yi)端；多室(shi)的(de)箱(xiang)(xiang)式(shi)爐(lu)，設(she)在(zai)地(di)(di)面(mian)上和(he)(he)主(zhu)要操(cao)作(zuo)平(ping)臺的(de)一(yi)端。

  ④. 換(huan)熱器(qi)和泵區，應設在(zai)地(di)面上靠近柱子處(chu)。

  ⑤. 在框架上，軟(ruan)管站可設置在每層樓面上（或(huo)根據工藝的要求）。

  ⑥. 界區外軟管站的(de)(de)位置應(ying)設在(zai)需要(yao)的(de)(de)地(di)方，如泵房(fang)、汽車(che)(che)裝(zhuang)車(che)(che)站或火(huo)車(che)(che)裝(zhuang)車(che)(che)站、界外管道的(de)(de)吹掃口(kou)、置換接口(kou)附近，必要(yao)時(shi)可設在(zai)物料管道低點排(pai)凈口(kou)處。

三、軟管站管道布置設計的一般要求

  ①. 軟管(guan)站的各類(lei)管(guan)道宜(yi)從管(guan)廊上總管(guan)的頂部引出。

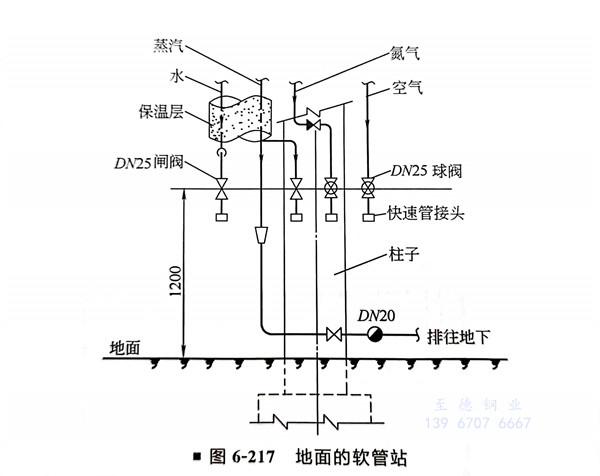

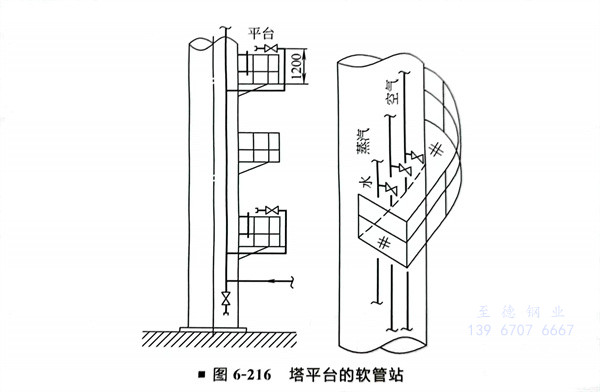

  ②. 軟(ruan)(ruan)管(guan)站的(de)切(qie)斷閥宜設在操作平臺(tai)或地面以上(shang)1.2m的(de)高(gao)度（圖(tu)6-216、圖(tu)6-217）。如軟(ruan)(ruan)管(guan)站高(gao)于(yu)管(guan)廊上(shang)的(de)總管(guan)時，可參照塔平臺(tai)的(de)軟(ruan)(ruan)管(guan)站布置閥門(men)。

  ③. 立式容器(qi)的(de)軟管(guan)(guan)站宜(yi)布置在立式容器(qi)及其平臺之間的(de)空隙內，其軟管(guan)(guan)接頭(tou)應向下(xia)安裝(zhuang)(zhuang)，若(ruo)條件允許可(ke)水平安裝(zhuang)(zhuang)，但軟管(guan)(guan)連接管(guan)(guan)不得妨礙人孔蓋(gai)的(de)開啟。

  ④. 軟管(guan)(guan)站的管(guan)(guan)道一般均為DN25，特殊要求除外。管(guan)(guan)子、管(guan)(guan)件、閥門等材(cai)料(liao)選用應(ying)符合管(guan)(guan)道等級規定。與軟管(guan)(guan)相連接(jie)宜采用快(kuai)速管(guan)(guan)接(jie)頭，各介質管(guan)(guan)道所用接(jie)頭的形式或規格宜有(you)所區(qu)別。

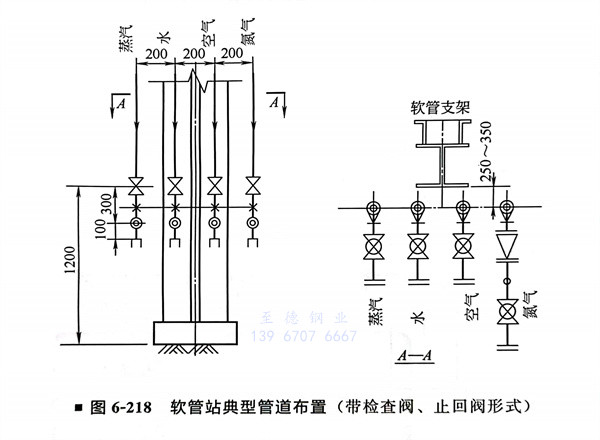

  ⑤. 如果工(gong)藝(yi)或項(xiang)目有要求(qiu)，在某些(xie)介質(zhi)的切斷(duan)閥前加裝(zhuang)止回(hui)閥。止回(hui)閥應安裝(zhuang)在水平管道上（見圖(tu)6-218中氮(dan)氣管線）。

  ⑥. 在寒冷地區為了防凍，宜(yi)將水管(guan)(guan)與蒸汽管(guan)(guan)一起保溫，使蒸汽管(guan)(guan)起到伴管(guan)(guan)的作用，但兩(liang)管(guan)(guan)之間(jian)(jian)應保持適當(dang)間(jian)(jian)距，使水管(guan)(guan)不凍結也不過熱即可。

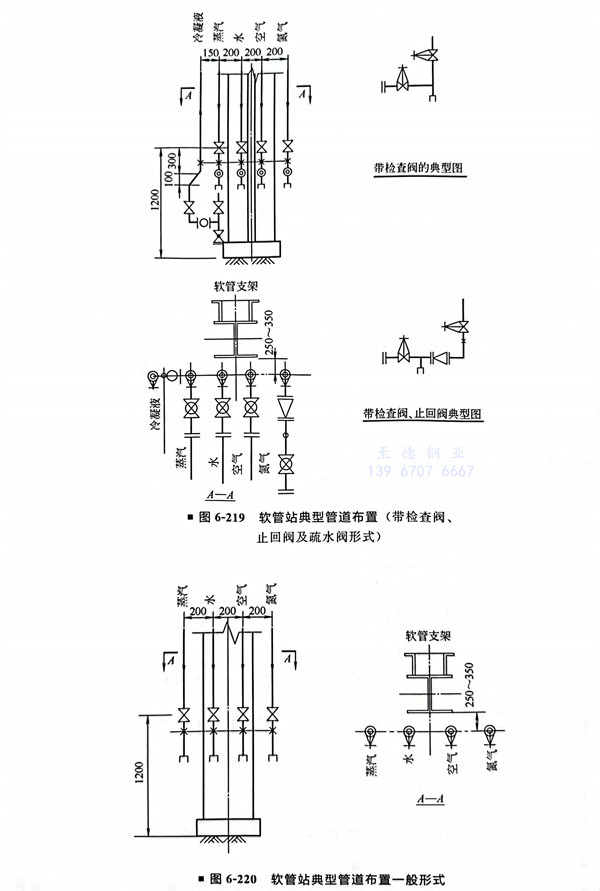

  ⑦. 布置(zhi)(zhi)位置(zhi)(zhi)低于蒸汽(qi)總管的軟管站的蒸汽(qi)管，當項目有要求，可在(zai)其切斷閥(fa)(fa)前設疏水(shui)閥(fa)(fa)組(zu)(zu)，隨時排放冷(leng)(leng)凝液(ye)，如圖(tu)6-219所(suo)示(shi)（如工(gong)藝要求回收蒸汽(qi)冷(leng)(leng)凝液(ye)，即(ji)將疏水(shui)閥(fa)(fa)組(zu)(zu)后(hou)管線(xian)引回蒸汽(qi)冷(leng)(leng)凝液(ye)總管）。布置(zhi)(zhi)高(gao)于蒸汽(qi)總管的軟管站的蒸汽(qi)管不需設疏水(shui)閥(fa)(fa)組(zu)(zu)。

四、常(chang)用(yong)軟管站形式的典型圖工程實(shi)例

  大(da)、中(zhong)型乙烯工程常用軟(ruan)管(guan)站的幾種(zhong)形式參(can)見(jian)圖6-218～圖6-220。
