浙江至德(de)鋼業(ye)有限公司本次與您(nin)討論(lun)的地下(xia)管，不包括無壓(ya)力(li)的下(xia)水管及暖通的管道。
一、允許直接(jie)埋地的管道(dao)
①. 輸送無腐蝕性、無毒和無爆炸危險的液體、氣體管(guan)道，由(you)于某(mou)種原因無法在地上敷(fu)設(she)時。
②. 與(yu)地下(xia)儲罐或(huo)地下(xia)泵房有關的工藝介(jie)質管道。
③. 冷卻(que)水(shui)及(ji)消防或泡沫消防管道。
④. 操作溫度小于150℃的熱力管道(dao)。
上述(shu)管道(dao)還應滿足：無(wu)需(xu)經常檢驗，凝(ning)液(ye)可(ke)自動排出及停車時管道(dao)介質不(bu)會發生(sheng)凝(ning)固及堵塞。
二(er)、建筑物內和露(lu)天(tian)裝置區埋地管道設計的一般要求
1. 建筑物內的埋地管道
①. 管(guan)道(dao)(dao)與(yu)建筑物墻、柱(zhu)邊(bian)凈(jing)距不小于1m，并(bing)要躲開基礎，管(guan)道(dao)(dao)標(biao)高(gao)低于基礎時，管(guan)道(dao)(dao)與(yu)基礎外邊(bian)緣(yuan)的凈(jing)距應不小于兩者標(biao)高(gao)差及管(guan)道(dao)(dao)挖溝底寬一半之和。
②. 管道穿(chuan)過承(cheng)重(zhong)墻或建(jian)筑(zhu)物基礎(chu)時(shi)應預留(liu)洞(dong)，且管頂上部凈空不得小于(yu)建(jian)筑(zhu)物的沉降量，一(yi)般(ban)凈空為0.15m。
③. 管(guan)道在地梁(liang)下穿過時，管(guan)頂上(shang)部(bu)凈空不(bu)得小于0.15m。
④. 兩管(guan)道間的最小凈距：平行(xing)時(shi)應(ying)為0.5m，交叉(cha)時(shi)應(ying)為0.15m。
⑤. 管(guan)道穿(chuan)過(guo)地(di)下室外墻或地(di)下構筑物墻壁時應預埋(mai)防水套(tao)管(guan)。
⑥. 管道不(bu)得布(bu)置在可能受重物壓壞的(de)地方(fang)。
⑦. 管(guan)道(dao)不得穿過設備。
⑧. 管(guan)頂最(zui)小(xiao)(xiao)埋設深度(du)：素(su)土地(di)(di)坪不小(xiao)(xiao)于0.6m；水泥地(di)(di)面(mian)不小(xiao)(xiao)于0.4m。
⑨. 埋地管(guan)道不宜采用(yong)可能(neng)泄漏的連接結構，如(ru)法蘭或螺栓(shuan)連接等(deng)，管(guan)材不宜采用(yong)易碎材料。
⑩. 埋(mai)地(di)管(guan)道(dao)(dao)與地(di)面(mian)上(shang)管(guan)道(dao)(dao)分(fen)界點一(yi)般在地(di)面(mian)以上(shang)0.5m處（有的工程項目統一(yi)規(gui)定為地(di)面(mian)以上(shang)0.3m處）。
?. 建筑(zhu)物(wu)內的(de)地下管道應(ying)盡量(liang)采用(yong)管溝敷(fu)設的(de)方式。
?. 易(yi)燃易(yi)爆(bao)介質管道在裝(zhuang)置外，如為埋地敷設，則進入裝(zhuang)置區(qu)界附近(jin)應轉(zhuan)為地上(shang)管道。
2. 露天裝置區埋地管道
①. 滿足(zu)埋地管(guan)道之(zhi)(zhi)間、管(guan)道與(yu)構筑物之(zhi)(zhi)間以及管(guan)道與(yu)鐵路之(zhi)(zhi)間平行(xing)與(yu)交叉的凈(jing)距規定。
②. 埋地管道(dao)的套(tao)管應伸出(chu)(chu)道(dao)路或管溝外緣兩側不(bu)小于(yu)1.0m，伸出(chu)(chu)鐵(tie)路兩側不(bu)小于(yu)3.0m。以上(shang)套(tao)管內不(bu)允許有(you)法蘭、螺紋(wen)等連(lian)接件(jian)，管道(dao)焊縫需要探傷(shang)。
③. 管(guan)道高點(dian)設排氣、低(di)點(dian)設排凈，并設閥門井。
④. 鑄鐵(tie)管(guan)或非金屬管(guan)道穿過(guo)車輛通(tong)過(guo)的通(tong)道時，需預(yu)埋套(tao)管(guan)。
三、GB50316《工業金屬管道(dao)設計(ji)規范》對埋地(di)管道(dao)設計(ji)的(de)要求
①. 埋(mai)地敷設(she)的管道應妥善解決防凍(dong)、防凝結(jie)、吹掃(sao)、排液(ye)、防外腐蝕及承(cheng)受(shou)外荷載等(deng)問題。埋(mai)地管道如有(you)閥(fa)門應設(she)閥(fa)井(jing)。大(da)型(xing)閥(fa)井(jing)應考(kao)慮(lv)(lv)操(cao)作(zuo)(zuo)(zuo)和檢(jian)修(xiu)人(ren)員(yuan)能(neng)下到井(jing)內作(zuo)(zuo)(zuo)業；小型(xing)閥(fa)井(jing)可(ke)只考(kao)慮(lv)(lv)人(ren)員(yuan)在井(jing)外操(cao)作(zuo)(zuo)(zuo)閥(fa)門的可(ke)能(neng)性（手操(cao)作(zuo)(zuo)(zuo)或(huo)采用閥(fa)門伸長桿）。閥(fa)井(jing)應設(she)排水點。
②. 輸送可燃(ran)氣體、可燃(ran)液體的埋地管(guan)道不(bu)宜穿(chuan)越電(dian)纜溝(gou)，如不(bu)可避免時(shi)應(ying)設套管(guan)。當管(guan)道介(jie)質溫度(du)超(chao)過60℃時(shi)，在套管(guan)內應(ying)充填隔熱材料(liao)，使套管(guan)外壁溫度(du)不(bu)超(chao)過60℃。套管(guan)長度(du)伸出電(dian)纜溝(gou)外壁不(bu)小于(yu)0.5m。
③. 管(guan)道與管(guan)道及電纜(lan)間(jian)的最小水平間(jian)距應符合現行國家(jia)標準GB 50187《工(gong)業(ye)企(qi)業(ye)總(zong)平面設計規范》的規定。
④. 從道(dao)路下(xia)面(mian)(mian)穿(chuan)越的管(guan)道(dao)，其頂(ding)部至路面(mian)(mian)不(bu)宜小(xiao)于0.7m（SH/T 3012規(gui)定裝置內埋地管(guan)道(dao)的管(guan)頂(ding)距(ju)一般混凝土地表面(mian)(mian)不(bu)應小(xiao)于0.3m；通(tong)(tong)過機械車(che)輛的通(tong)(tong)道(dao)下(xia)不(bu)小(xiao)于0.75m或采用套(tao)管(guan)保護）。從鐵路下(xia)面(mian)(mian)穿(chuan)越的管(guan)道(dao)應設套(tao)管(guan)，套(tao)管(guan)頂(ding)至鐵軌底的距(ju)離不(bu)應小(xiao)于1.2m。
⑤. 管(guan)道(dao)與電纜間交叉凈距不應小于0.5m。電纜宜敷(fu)設(she)在熱管(guan)道(dao)下面，腐(fu)蝕性流體管(guan)道(dao)上面。
⑥. B類(lei)流體（按(an)GB50316）、氧氣和熱力管道與其他管道的交叉凈距不應(ying)小(xiao)于0.25m；C類(lei)及D類(lei)流體管道間(jian)的交叉凈距不宜小(xiao)于0.15m。
⑦. 管道(dao)埋深應(ying)在(zai)冰凍(dong)線以下。當(dang)無法實現時，應(ying)有(you)可靠的(de)防凍(dong)保護措施。
⑧. 設有補償器、閥門及(ji)其(qi)他需(xu)維(wei)(wei)修的管(guan)道(dao)組(zu)成件(jian)，應(ying)將(jiang)其(qi)布置在符合安全要求的井室(shi)中(zhong)，井內應(ying)有寬(kuan)度大于(yu)或等于(yu)0.5m的維(wei)(wei)修空間。
⑨. 有加熱(re)保(bao)護(hu)的（如伴熱(re)）管道(dao)不應直接埋地，可設(she)在管溝內(nei)。
⑩. 挖土共溝敷設管道(dao)的(de)要求應符合現(xian)行國家標(biao)準GB50187《工業企(qi)業總(zong)平面設計規(gui)范》的(de)規(gui)定。
?. 帶(dai)有隔(ge)熱(re)層及(ji)外(wai)護(hu)套的(de)(de)埋(mai)地(di)管道(dao)，布置時應有足夠(gou)柔性，并在外(wai)套內(nei)有內(nei)管熱(re)脹的(de)(de)余地(di)。無補償(chang)直埋(mai)方法，可用于(yu)(yu)溫(wen)度(du)小于(yu)(yu)或等(deng)于(yu)(yu)120℃的(de)(de)D類流(liu)體的(de)(de)管道(dao)，并應按(an)國家現行直埋(mai)供熱(re)管道(dao)標準的(de)(de)規定進行設計與施工(gong)。
四、大型管(guan)溝內(nei)管(guan)道布置(zhi)
1. 管溝內(nei)管道布置必須符(fu)合的(de)條件
①. 輸送介質無腐蝕、無毒以及非易(yi)燃易(yi)爆管道(dao)。
②. 不(bu)宜埋地、又不(bu)宜架空(kong)布置的管道。
③. 正(zheng)常地下水位低于溝底。
④. 防止重(zhong)組分氣體及(ji)有(you)害氣體在溝內(nei)聚集，必要(yao)時在溝內(nei)填砂。
2. 管溝的(de)設(she)計(ji)
①. 管(guan)(guan)溝(gou)坡(po)(po)度(du)：各種管(guan)(guan)溝(gou)溝(gou)底(di)應有不小于0.002的(de)縱向坡(po)(po)度(du)，管(guan)(guan)溝(gou)截面底(di)部應有0.05的(de)坡(po)(po)度(du)。管(guan)(guan)溝(gou)最(zui)低處(chu)應設(she)下水箅子(zi)和(he)集水坑，以便將管(guan)(guan)道偶(ou)然泄漏或溝(gou)壁滲水排除。
②. 管溝(gou)溝(gou)蓋(gai)板應做(zuo)成0.02的(de)橫向雙落(luo)水(shui)坡度，當溝(gou)寬小(xiao)于1.0m時(shi)可做(zuo)成單坡，以便地(di)面滲水(shui)排至溝(gou)外。
③. 管溝(gou)埋(mai)深：蓋板至設計地面的覆土深不(bu)小于0.3m，車行道(dao)路不(bu)小于0.5m。
④. 若管(guan)溝低于地下水位時(shi)，管(guan)溝應采取(qu)全防水結構。
⑤. 檢查井(jing)的設置場合(he)：對(dui)裝有閥(fa)門(men)或(huo)需要經(jing)常檢修的管件；直線部分相(xiang)隔100～150m（最大不超過(guo)200m）；管溝縱向坡度(du)最低點處。
⑥. 管(guan)(guan)溝內(nei)考慮(lv)自(zi)然通風(feng)(feng)，必要時(shi)通行管(guan)(guan)溝采(cai)用臨時(shi)機械通風(feng)(feng)。
3. 管溝(gou)中(zhong)管道(dao)閥門設置(zhi)
①. 管(guan)溝中(zhong)管(guan)道(dao)排(pai)列要便于安(an)裝維修。

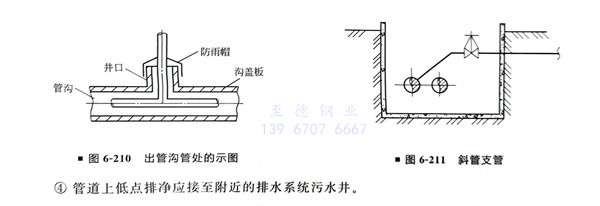

②. 管(guan)溝中(zhong)管(guan)道(dao)穿出溝蓋板與(yu)地上管(guan)道(dao)相接，需(xu)加垂直方向(xiang)套管(guan)或搗制豎井至地面(mian)上0.5m，蓋板處需(xu)密封，頂部需(xu)加防(fang)雨(yu)帽（圖6-210）。
③. 檢查井(jing)的人孔應布置在井(jing)的邊(bian)緣四角位(wei)置。閥門(men)宜立(li)裝、手輪朝上。管道布置應緊湊，如支管以(yi)45°與主管相接，閥門(men)設(she)在水平管上（圖6-211）。
④. 管道(dao)上(shang)低點排(pai)凈應接至附近(jin)的(de)排(pai)水(shui)系統污水(shui)井。
五、GB50316《工業金屬管道(dao)(dao)設(she)計規范(fan)》對溝內管道(dao)(dao)設(she)計的要求
①. 可(ke)通行管溝的(de)管道布置應符合以下規定。
a. 在無(wu)可靠的通(tong)風條件及(ji)(ji)無(wu)安(an)全措施時，不得在通(tong)行管(guan)溝(gou)內布置窒息性(xing)及(ji)(ji)B類(lei)流體的管(guan)道。
b. 溝內過(guo)道凈寬(kuan)不宜(yi)小(xiao)于0.7m，凈高不宜(yi)小(xiao)于1.8m。
c. 對于長的管溝(gou)應設(she)(she)安全入口，每(mei)隔(ge)100m應設(she)(she)有人孔及直梯，必(bi)要時設(she)(she)安裝孔。
②. 不可通行管溝的(de)管道布置應(ying)符合下(xia)列規定(ding)。
a. 當溝(gou)內(nei)布(bu)置經常操作的閥(fa)(fa)門時，閥(fa)(fa)門應(ying)布(bu)置在不影響通行的地方(fang)，必要時可增設閥(fa)(fa)門伸長(chang)桿，將(jiang)手輪(lun)引伸至靠近活動溝(gou)蓋背面的高(gao)度處(chu)。
b. B類流體（按GB50316）的管道不宜設(she)在密閉的溝(gou)內。在明溝(gou)中不宜敷設(she)密度比(bi)環境空(kong)氣大的B類氣體管道。當不可避免時，應(ying)在溝(gou)內填滿(man)細砂，并應(ying)定(ding)期檢查管道使用情(qing)況。
六(liu)、室(shi)外地(di)下管道與鐵路道路及建筑物間的距離

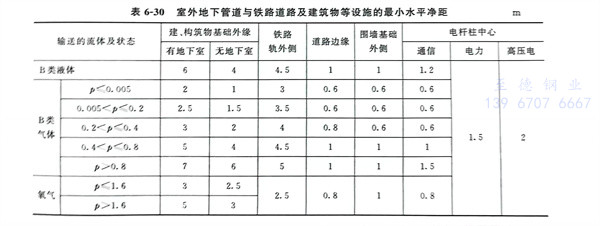

室外地下管道與鐵路道路及建筑(zhu)物等(deng)設施的(de)最小水平凈距見表6-30。
七、地下管(guan)道布置設計工(gong)程實例

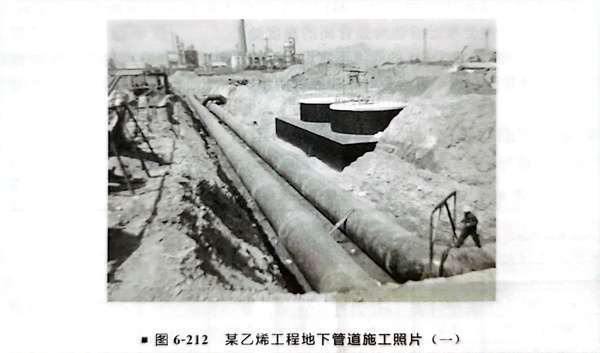

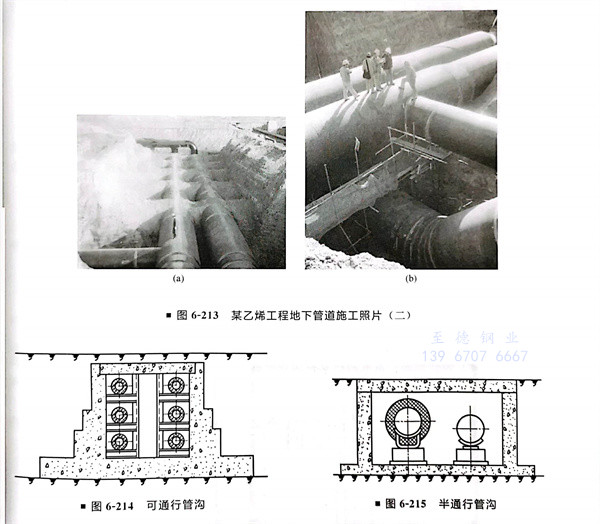

某(mou)乙烯工程地下管道(dao)施工照片（圖6-212、圖6-213）
管(guan)溝(gou)(gou)中敷設管(guan)道，當管(guan)道不宜于埋地或沿地面(mian)敷設，又(you)不可(ke)能(neng)架空(kong)敷設時(shi)，可(ke)敷設在管(guan)溝(gou)(gou)中。管(guan)溝(gou)(gou)的形式(shi)一(yi)般有如下三種：可(ke)通(tong)行管(guan)溝(gou)(gou)（圖(tu)6-214）、半通(tong)行管(guan)溝(gou)(gou)（圖(tu)6-215）、不通(tong)行管(guan)溝(gou)(gou)。
半通(tong)行(xing)管溝的凈高一般小于1.6m，通(tong)道寬度一般采用0.6m左(zuo)右(you)。如果采用橫貫管溝斷面的支架時(shi)，其下面的凈高應不(bu)小于1m。
不(bu)通行管(guan)溝容積小(xiao)(xiao)，最(zui)小(xiao)(xiao)高(gao)度為0.45m，管(guan)子外表距溝底、溝頂和側墻的凈(jing)距及相鄰兩根管(guan)道凈(jing)距不(bu)應小(xiao)(xiao)于0.15m；管(guan)道只(zhi)能(neng)布置(zhi)成單層，不(bu)能(neng)雙層或多層布置(zhi)，以便安裝及檢修。
在管溝中敷設管道時，如同一地溝內有幾(ji)層管道，敷設應從最(zui)下面(mian)一層開始(shi)，最(zui)好在下層的(de)管道安裝、試壓、保溫等全部(bu)完成后，再進行上(shang)層管道的(de)安裝。
用(yong)管(guan)溝(gou)敷(fu)設管(guan)道的優點是：管(guan)道隱蔽，不(bu)占用(yong)空間位(wei)置(zhi)；檢修(xiu)方便(bian)（與(yu)埋地(di)敷(fu)設比較）；距(ju)離(li)短(duan)，節省材料。缺(que)點是：管(guan)溝(gou)修(xiu)建(jian)費用(yong)較高，投資較大；管(guan)道安(an)裝(zhuang)、檢修(xiu)不(bu)如架空敷(fu)設方便(bian)；一般(ban)不(bu)適宜于敷(fu)設輸送有腐蝕性及(ji)有爆炸(zha)性危險介質的管(guan)道。
