一、裝卸碼頭總管的布置(zhi)
①. 在引(yin)堤(di)或棧橋(qiao)上敷設管(guan)(guan)道，宜沿(yan)引(yin)堤(di)或棧橋(qiao)一(yi)側或兩(liang)側布(bu)置。當管(guan)(guan)道較多需分層布(bu)置時(shi)，大管(guan)(guan)徑管(guan)(guan)道及檢修頻繁的(de)管(guan)(guan)道應(ying)布(bu)置在下(xia)層，兩(liang)層管(guan)(guan)道的(de)凈(jing)距(ju)不(bu)應(ying)小于0.8m，下(xia)層與地(di)面的(de)凈(jing)引(yin)距(ju)不(bu)應(ying)小于0.4m。
②. 引(yin)堤(di)或棧(zhan)(zhan)橋一般較長(chang)，其(qi)上敷(fu)設的(de)管道應有足夠的(de)柔性，在引(yin)堤(di)或棧(zhan)(zhan)橋布置之初，就應考(kao)慮設置I形彎的(de)需要。
③. 陸(lu)上輸(shu)油(you)管道(dao)(dao)應(ying)沿(yan)道(dao)(dao)路呈(cheng)帶狀(zhuang)布(bu)置(zhi)，并減少(shao)交叉。管道(dao)(dao)應(ying)采(cai)用低支墩敷設，特殊情況下可(ke)采(cai)用埋地敷設。
④. 碼(ma)頭(tou)上應有暢通的通道，供檢修和操作(zuo)通行。
二、鶴管的配置
①. 裝卸碼頭采用的船(chuan)用鶴管(guan)(guan)種類有自支(zhi)承-單管(guan)(guan)手(shou)動(dong)(dong)、混支(zhi)承-單管(guan)(guan)手(shou)動(dong)(dong)、分(fen)支(zhi)承-單管(guan)(guan)手(shou)動(dong)(dong)、分(fen)支(zhi)承-雙(shuang)管(guan)(guan)手(shou)動(dong)(dong)等(deng)類型。
a. 自支承(cheng)雙配重單(dan)管船用鶴管是(shi)以物料管道(dao)自身作為支承(cheng)體，內外(wai)臂的(de)長度受到(dao)限制，最大長度不超過10m，適合安(an)裝在水位穩定的(de)河流上(shang)。其管徑規格較小，可(ke)用于裝卸小型的(de)槽(cao)船。
b. 混支承(cheng)單(dan)配(pei)重單(dan)管(guan)(guan)船用(yong)(yong)鶴管(guan)(guan)是物料管(guan)(guan)和支承(cheng)結構(gou)采用(yong)(yong)混合形式，略優于自(zi)支承(cheng)結構(gou)。但內外(wai)臂總長度也不超過(guo)18m，可用(yong)(yong)于裝(zhuang)卸中、小(xiao)型的槽船。
c. 分(fen)支承(cheng)單(dan)配重單(dan)管(guan)(guan)（雙管(guan)(guan)）船用鶴管(guan)(guan)是一種大(da)型(xing)裝(zhuang)卸(xie)臂，這種形式是工作管(guan)(guan)道(dao)與(yu)支承(cheng)結構相互獨立(li)，工作管(guan)(guan)道(dao)受力較(jiao)小，適合于(yu)裝(zhuang)卸(xie)高溫(wen)、低溫(wen)的(de)(de)液(ye)體。它(ta)具有(you)工作管(guan)(guan)道(dao)口徑范圍廣，內外(wai)臂伸出長，適應槽船漂移范圍大(da)的(de)(de)特點，除部(bu)分(fen)手動操作之外(wai)，大(da)部(bu)分(fen)配有(you)液(ye)壓傳(chuan)動系(xi)統，廣泛用于(yu)大(da)型(xing)槽船的(de)(de)裝(zhuang)卸(xie)。
②. 不(bu)允許放(fang)(fang)(fang)空的(de)介質(zhi)應采用(yong)密閉裝(zhuang)(zhuang)卸，鶴管(guan)的(de)氣(qi)相管(guan)應與(yu)儲罐的(de)氣(qi)相管(guan)相接，將排(pai)放(fang)(fang)(fang)氣(qi)排(pai)入儲罐，該氣(qi)相管(guan)避(bi)免出現下(xia)袋，以(yi)防凝液(ye)聚集(ji)，當配(pei)管(guan)不(bu)可避(bi)免出現下(xia)袋時(shi)，則必須在袋形最低點處(chu)設(she)集(ji)液(ye)包(bao)及排(pai)液(ye)管(guan)，并按工藝要求收(shou)集(ji)處(chu)理或(huo)對集(ji)液(ye)包(bao)局部伴熱(re)，使凝液(ye)蒸發，避(bi)免產生液(ye)封(feng)現象。無毒(du)害、非(fei)易燃易爆的(de)物料裝(zhuang)(zhuang)卸時(shi)，可設(she)放(fang)(fang)(fang)空管(guan)排(pai)放(fang)(fang)(fang)。
三、裝(zhuang)卸(xie)碼頭(tou)管道布(bu)置設計工程實例(li)

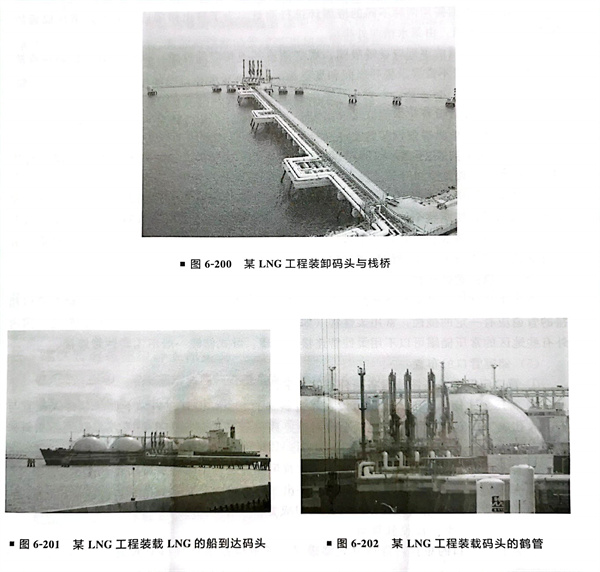

某LNG工程(cheng)裝(zhuang)卸碼頭(tou)與(yu)棧橋(qiao)（圖6-200～圖6-202）
