一、隔膜閥(fa)概(gai)述(shu)

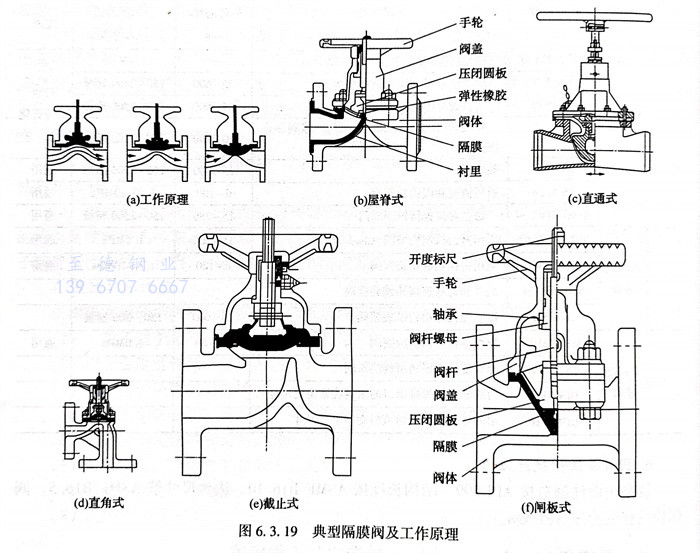

  隔膜閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔膜閥的分(fen)類

 1. 按襯(chen)里，隔(ge)膜閥有襯(chen)膠隔(ge)膜閥、襯(chen)氟(fu)隔(ge)膜閥、無襯(chen)里隔(ge)膜閥、塑(su)料隔(ge)膜閥等。

 2. 按(an)結構(gou)形式分三類。

   ①. 屋脊式(shi)，也稱突緣式(shi)，是(shi)最基本的(de)一類。它(ta)的(de)結(jie)構(gou)形狀如圖6.3.19（b）所(suo)示。閥體是(shi)襯里(li)(li)的(de)；隔(ge)膜閥閥體襯里(li)(li)，就是(shi)為了(le)發(fa)揮(hui)它(ta)的(de)耐腐蝕特性。這類結(jie)構(gou)除直通式(shi)之外，還可做(zuo)成(cheng)直角式(shi)。如圖6.3.19（c）、圖6.3.19（d）所(suo)示。

   ②. 截止式(shi)，結構形(xing)狀與截止閥相似，見圖6.3.19（e）。這種(zhong)形(xing)式(shi)的閥門，流(liu)體阻力比屋脊式(shi)大，但密封(feng)(feng)面積大，密封(feng)(feng)性能好(hao)，可用于真空度高的管路。

   ③. 閘(zha)板式，結構形(xing)式與閘(zha)閥(fa)相似，見圖6.3.19（f）。閘(zha)板式隔膜(mo)閥(fa)，流體阻力最小，適(shi)合于輸送(song)黏性物(wu)料(liao)。隔膜(mo)材料(liao)，常用天(tian)然橡(xiang)(xiang)膠、氯(lv)丁橡(xiang)(xiang)膠、丁腈橡(xiang)(xiang)膠、異(yi)丁橡(xiang)(xiang)膠、氟(fu)化(hua)橡(xiang)(xiang)膠和(he)聚全氟(fu)乙丙烯塑料(liao)(F46)等。

三(san)、隔(ge)膜閥的優點

（1）流體阻力(li)小。

（2）能使用于含硬質懸浮物(wu)的介質。

（3）由于介質只跟(gen)閥(fa)(fa)體和(he)隔膜接觸，所(suo)以(yi)無須(xu)填料(liao)函(han)，不存(cun)在填料(liao)函(han)泄漏問(wen)題，對閥(fa)(fa)桿部分(fen)無腐蝕的可能。

（4）只要對襯里材(cai)料和隔膜進行恰當的選(xuan)擇(ze)，便可適應廣(guang)泛(fan)的腐(fu)蝕介質(zhi)，例如酸、堿類流體(ti)。

四、隔膜閥有(you)關標準規范

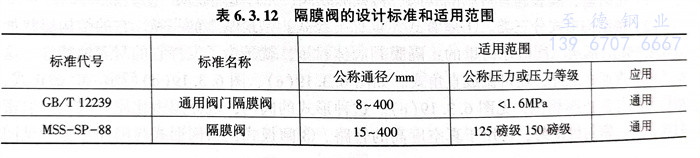

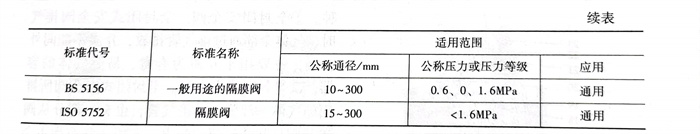

  隔膜閥有關標準規(gui)范見表6.3.12。
