一、旋塞閥概述

  1. 旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90°使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于切斷和接通介質以及分流使用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

  2. 由于(yu)旋塞(sai)閥(fa)(fa)密(mi)封(feng)面之(zhi)間(jian)運動帶有擦(ca)拭作(zuo)用，而在全開(kai)時可(ke)完(wan)全防止與流動介(jie)質的(de)接觸(chu)，故(gu)它(ta)通常(chang)也能用于(yu)帶懸浮顆粒的(de)介(jie)質。旋塞(sai)閥(fa)(fa)的(de)另一(yi)個(ge)(ge)重要(yao)特性是(shi)它(ta)易于(yu)適應多(duo)通道(dao)(dao)結構，以致一(yi)個(ge)(ge)閥(fa)(fa)可(ke)以獲得(de)兩個(ge)(ge)、三個(ge)(ge)，甚至四(si)個(ge)(ge)不同(tong)的(de)流道(dao)(dao)。這樣可(ke)以簡化管道(dao)(dao)系統(tong)的(de)設計(ji)、減(jian)少閥(fa)(fa)門用量以及設備中需要(yao)的(de)一(yi)些連接配件。

  3. 旋塞閥是一種結構比較簡單的閥門，流體直流通過，阻力降小、啟閉方便、迅速。旋塞閥有填料式、潤滑式和塞閥。近年來發展了一種在閥體和旋塞間有聚四氟乙烯襯套的旋塞和一種與液體接觸表面全襯聚四氟乙烯的旋塞。

二、旋(xuan)塞閥的分類

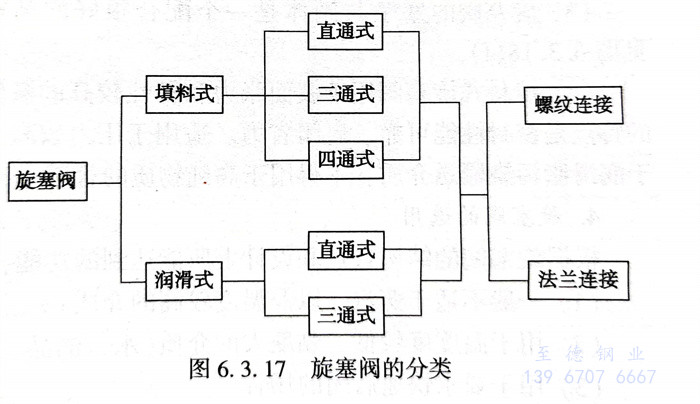

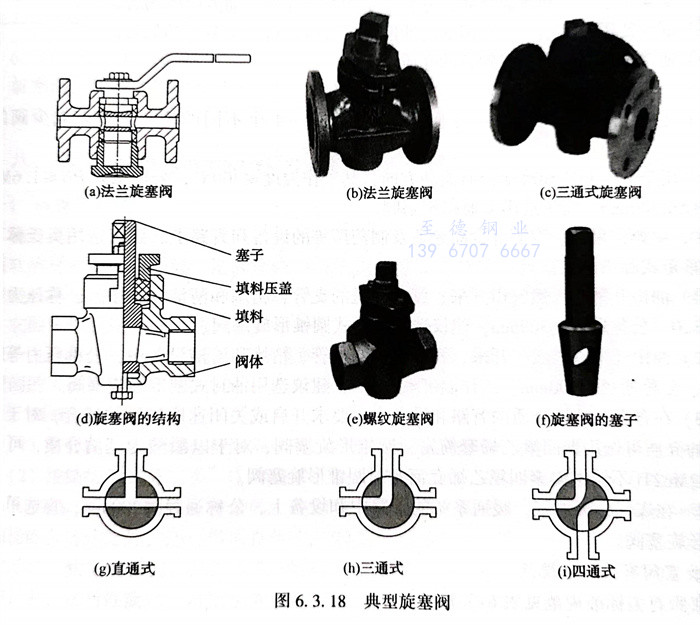

  旋塞閥的分類見圖6.3.17。典型旋塞閥見圖6.3.18。

三、旋塞(sai)閥結構特(te)點(dian)

  1. 旋(xuan)(xuan)塞(sai)閥(fa)的啟(qi)閉(bi)件成(cheng)柱塞(sai)狀(zhuang)，通(tong)過旋(xuan)(xuan)轉90℃使閥(fa)塞(sai)的接(jie)(jie)口(kou)與閥(fa)體接(jie)(jie)口(kou)相(xiang)合(he)或分開(kai)。旋(xuan)(xuan)塞(sai)閥(fa)主要由閥(fa)體、塞(sai)子(zi)、填料壓(ya)蓋組(zu)成(cheng)，見圖6.3.18（d）。

  2. 旋塞閥最(zui)適用(yong)于(yu)作(zuo)為(wei)切斷和(he)開啟以及(ji)分(fen)流使(shi)用(yong)。它易于(yu)適應多(duo)通道結(jie)構，以至一(yi)(yi)個閥可(ke)以獲(huo)得兩個、三(san)個甚至四(si)個不(bu)同的流道，這(zhe)樣可(ke)以簡化(hua)管道系統的設計，減(jian)少閥門用(yong)量以及(ji)設備中需要的一(yi)(yi)些(xie)連接配(pei)件。圖(tu)6.3.18（g）為(wei)直通式(shi)，截斷介(jie)質；圖(tu)6.3.18（h）為(wei)三(san)通式(shi)，兩方通路(lu)，一(yi)(yi)方關閉，改(gai)變介(jie)質方向或進(jin)行介(jie)質分(fen)配(pei)；圖(tu)6.3.18（i）為(wei)四(si)通式(shi)，改(gai)變介(jie)質方向或進(jin)行介(jie)質分(fen)配(pei)。

  3. 旋塞閥的(de)塞子與(yu)閥體是一(yi)個配合很好的(de)圓(yuan)錐(zhui)體。其(qi)錐(zhui)度一(yi)般為1：6或(huo)1：7，見圖6.3.18（f）。

  4. 填料式(shi)旋塞閥用(yong)于(yu)表面張力和黏性較高(gao)的(de)(de)(de)液體時，密封效果較好。潤滑式(shi)旋塞閥的(de)(de)(de)特點(dian)是(shi)密封性能可靠、啟閉(bi)省力。適用(yong)于(yu)壓力較高(gao)介質，但使用(yong)溫(wen)度受(shou)潤滑脂(zhi)限制，由于(yu)潤滑脂(zhi)污染輸送介質，不得用(yong)于(yu)高(gao)純(chun)物質的(de)(de)(de)管道(dao)。

四、旋塞閥的選(xuan)用(yong)

  根據(ju)旋塞閥(fa)的(de)結(jie)構特點(dian)和設計(ji)上(shang)所能(neng)達到(dao)的(de)功能(neng)，可以(yi)按下列原則選用：

（1）一般不適于蒸汽，以(yi)及溫(wen)度較高的介質。

（2）用于溫(wen)度(du)(du)度(du)(du)較低、黏(nian)度(du)(du)大的(de)介(jie)質(zhi)（水、油品、酸性介(jie)質(zhi)）。

（3）用于要求快(kuai)速啟閉的(de)場合。

（4）主要用于切斷和(he)接通(tong)介(jie)質(zhi)、分配(pei)介(jie)質(zhi)和(he)改變介(jie)質(zhi)流動方向的場合。

（5）依據使用(yong)的(de)(de)性質和密封面的(de)(de)耐沖蝕性，有時(shi)也(ye)可用(yong)于節流的(de)(de)場合。

（6）通常也可用于(yu)帶懸(xuan)浮顆粒的介質。

（7）適(shi)用(yong)于接通、排地用(yong)。

（8）適用于多通道結構，一個(ge)閥(fa)門可以獲得2～4個(ge)不同的流道，可以減(jian)少閥(fa)門的用量。

（9）用(yong)于分配介質和改變介質流動方向，其工作溫度≤300℃，公稱(cheng)壓力PPN≤1.6公稱(cheng)通徑(jing)≤300mm，建議(yi)選用(yong)多通路(lu)旋塞(sai)閥。

（10）牛(niu)奶、果(guo)汁(zhi)、啤酒等(deng)食品企業(ye)及制藥廠等(deng)的設備和管路上，建(jian)議選用奧氏體不銹鋼制的緊(jin)定式圓錐形旋塞閥。

（11）油田開(kai)采、天(tian)然氣(qi)田開(kai)采、管道輸送(song)的支(zhi)管、精煉和清潔設備中(zhong)，公(gong)稱(cheng)壓力等級≤Class300、公(gong)稱(cheng)通徑(jing)≤300mm，建議選用油封式(shi)圓錐形旋塞(sai)閥。

（12）油田開(kai)(kai)采、天然氣開(kai)(kai)采、管(guan)道輸送的支(zhi)管(guan)、精煉和清潔設備中，公(gong)稱壓力等級≤CL2500、公(gong)稱通徑≤900mm、工作溫度≤340℃，建(jian)議(yi)選(xuan)用(yong)油封式圓(yuan)錐形(xing)旋(xuan)塞閥。

（13）在(zai)含有腐蝕性介(jie)質(zhi)的(de)管路和設備中，要求(qiu)開啟(qi)或關閉速度較快的(de)場(chang)合，對(dui)于以硝酸(suan)為基(ji)的(de)介(jie)質(zhi)可(ke)選(xuan)(xuan)用聚(ju)(ju)四(si)氟乙烯(xi)套(tao)筒密封(feng)圓錐形旋塞閥；對(dui)于以醋酸(suan)為基(ji)的(de)介(jie)質(zhi)，可(ke)選(xuan)(xuan)用Cr18Ni12Mo2Ti不銹鋼鑲(xiang)聚(ju)(ju)四(si)氟乙烯(xi)套(tao)筒密封(feng)圓錐形旋塞閥。

（14）在煤氣(qi)、天然氣(qi)、暖通(tong)系(xi)統的(de)管路(lu)中和設備上，公稱通(tong)徑≤200mm，宜(yi)選用填料(liao)式圓錐形旋(xuan)塞閥。

五、旋塞閥有(you)關(guan)標準(zhun)規(gui)范

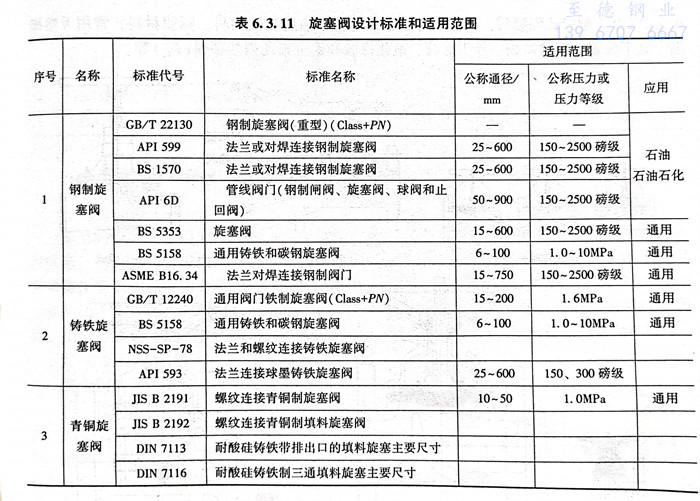

  旋塞(sai)閥有關標準規范見表6.3.11。

六(liu)、國(guo)外旋(xuan)塞(sai)閥(fa)規范應用

  旋塞閥(fa)設計制造按API599。結構長度按 ASME B16.10。法蘭尺寸(cun)按ASME B16.5。閥(fa)門檢查和試驗按API 598。
