一、截止閥(fa)概述

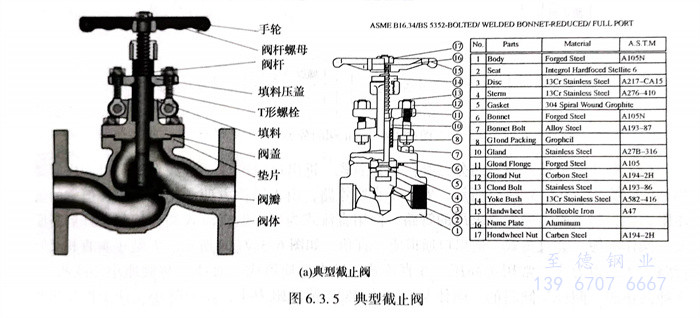

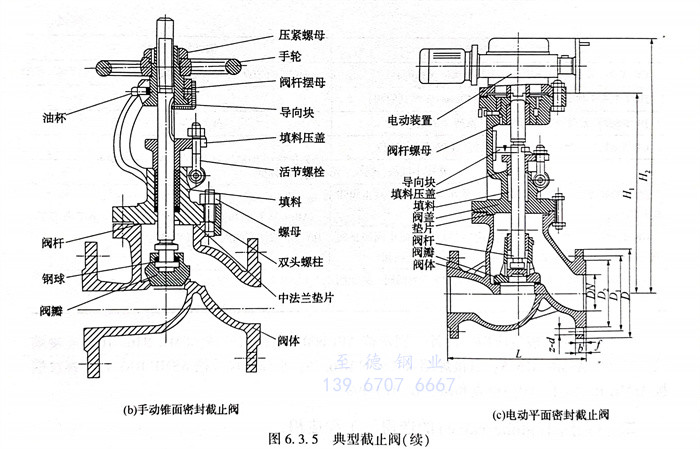

  截止閥,也叫截門、球心閥、停止閥、切斷閥,是使用最為廣泛的一種閥門(men)。它所以廣受歡迎,是由于開閉過程中,密封面之間摩擦力小,比較耐用;開啟高度不大;制造容易,維修方便;不僅適用于中低壓,而且適用于高壓、超高壓。它的閉合原理是,依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。截止閥只許介質單向流動,安裝時有方向性。它的結構長度大于閘閥,同時流體阻力較大,長期運行時,它的密封可靠性也不強。截止閥的動作特性是,關閉件(閥瓣)沿閥座中心線移動。它的作用主要是切斷,也可粗略調節流量,但不能當節流閥使用。典型截止閥如圖6.3.5所示。




二(er)、截止閥(fa)的分(fen)類

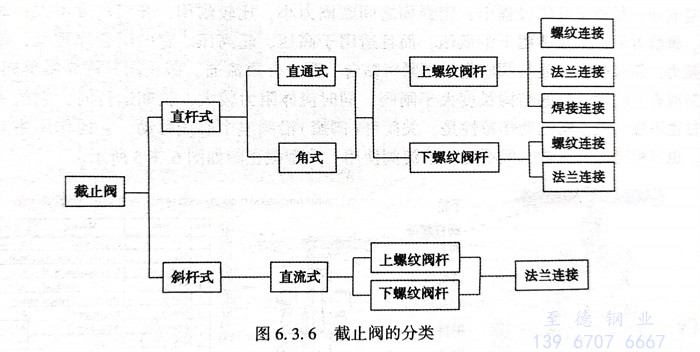

 1. 總分類見圖6.3.6。


圖 6.jpg

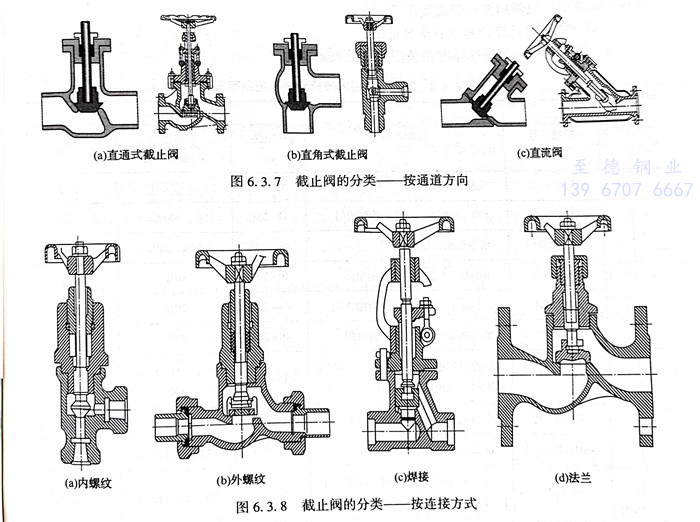

 2. 截止閥可按通道(dao)方向分三類(lei):


   ①. 直(zhi)通(tong)式(shi):進(jin)出口(kou)通(tong)道成一直(zhi)線(xian),但經過閥座時要拐90°的彎。如圖6.3.7(a)所示。安裝于直(zhi)線(xian)管路,由(you)于操作方便,用(yong)得(de)最多。但它(ta)的流體阻力大(da),對(dui)于阻力損失要求嚴的管路,使用(yong)直(zhi)流式(shi)為好。但直(zhi)流式(shi)閥桿(gan)傾斜,開(kai)啟高(gao)度大(da),操作不便。


   ②. 直(zhi)角式:進(jin)出口通道成一直(zhi)角。如圖6.3.7(b)所示(shi)。安裝于(yu)垂直(zhi)相交(jiao)的管路(lu),流動(dong)阻力小,常用于(yu)高(gao)壓。③直(zhi)流式:進(jin)出口通道成一直(zhi)線,與閥(fa)(fa)座(zuo)中心線相交(jiao)。這(zhe)種截止閥(fa)(fa),閥(fa)(fa)桿是傾斜的。閥(fa)(fa)體與

閥(fa)桿成45°,流動阻力小(xiao),壓(ya)力降小(xiao),便于檢修和更換。如(ru)圖6.3.7(c)所示(shi)。


圖 7.jpg


 3. 按連接(jie)方式截(jie)止閥分為:內(nei)螺(luo)紋式、外螺(luo)紋式、焊接(jie)式、法蘭式等。見圖(tu)6.3.8。



三、適用范圍(wei)


(1)與閘閥相(xiang)比(bi)截止閥具有一定的(de)調節作用,故常用于調節閥組的(de)旁路。經(jing)常需要調節壓力和流量的(de)部位,應選用節流閥。


(2)截(jie)止閥單向流動。


(3)截(jie)止(zhi)閥在關閉時(shi)需要克服介質的(de)阻(zu)力。截(jie)止(zhi)閥與(yu)相同規格的(de)閘閥相比,結構長度較大,一般用(yong)于DN≤250的(de)管道(dao)上,因為大口(kou)徑的(de)截(jie)止(zhi)閥加(jia)工(gong)和制(zhi)造都比較麻煩,且密封性能(neng)不如小口(kou)徑的(de)截(jie)止(zhi)閥。


(4)對要求有一定調節(jie)作用的(de)開關場(chang)合(he)(如調節(jie)閥(fa)旁路、軟管站等(deng))和輸(shu)送液(ye)(ye)化(hua)石油氣、液(ye)(ye)態烴介質的(de)場(chang)合(he),宜(yi)選用截止閥(fa)以代替(ti)閘閥(fa)。


(5)用于手動調(diao)節流(liu)(liu)量(liang),結構簡(jian)單,制造維護方便,密(mi)封面結構較耐腐蝕,流(liu)(liu)體(ti)(ti)阻力大(da)。流(liu)(liu)體(ti)(ti)向上流(liu)(liu)過(guo)閥座(zuo)(zuo),閥座(zuo)(zuo)上有沉(chen)淀物時影(ying)響嚴密(mi)性(xing),不宜用于懸(xuan)浮固體(ti)(ti)及(ji)黏度較大(da)的流(liu)(liu)體(ti)(ti)。


(6)直(zhi)(zhi)通式(shi)和(he)直(zhi)(zhi)流式(shi)的截止(zhi)閥(fa)(fa)、節流閥(fa)(fa)可安(an)裝在(zai)水平和(he)垂(chui)直(zhi)(zhi)管道(dao)上,角(jiao)式(shi)截止(zhi)閥(fa)(fa)和(he)節流閥(fa)(fa)需安(an)裝在(zai)垂(chui)直(zhi)(zhi)相交的管道(dao)上,安(an)裝時(shi)要注意閥(fa)(fa)體的指(zhi)示方向與介質的流向一致。


(7)針(zhen)形閥(fa)是帶細(xi)微(wei)錐形塞子的截止閥(fa),可用(yong)于小流(liu)(liu)量微(wei)調或用(yong)作取樣閥(fa),通(tong)常應(ying)用(yong)于小口(kou)徑。如(ru)果口(kou)徑大,也需要有調節(jie)功能(neng),可以采用(yong)節(jie)流(liu)(liu)閥(fa),此時閥(fa)瓣為拋物線等形狀。


(8)要(yao)求低泄漏(lou)的(de)(de)工況,應采(cai)用低泄漏(lou)的(de)(de)截(jie)(jie)止閥(fa)(fa)。低泄漏(lou)的(de)(de)截(jie)(jie)止閥(fa)(fa)有多(duo)種結構,其中在(zai)化工裝置中一般使用波紋(wen)管式截(jie)(jie)止閥(fa)(fa)。



四、鋼制截止閥(fa)的設計標準(zhun)和適用范圍

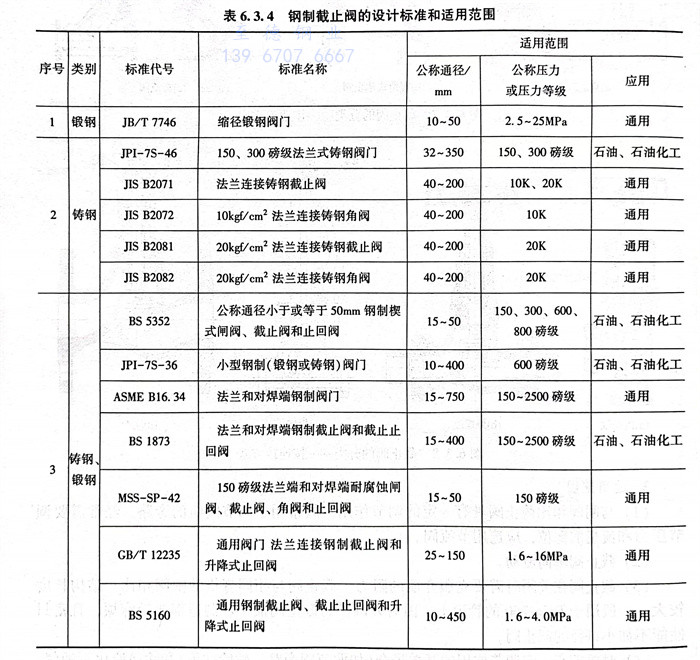

 1. 鋼制(zhi)截(jie)止閥的設計標準(zhun)和適用(yong)范圍見表6.3.4。




 2. 截止閥有關(guan)其他(ta)標(biao)準。


   GB/T 12233《通用閥門 鐵制(zhi)截止閥與升(sheng)降式(shi)止回閥》


   JB/T 53174《截止閥產品質量分等》


   JB/T 53165《高壓平衡截止閥產品質量分等》


   GB/T 587《船用法蘭青銅截止閥》


   GB/T 590《船用法蘭鑄鐵截止閥》


   GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》


   GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

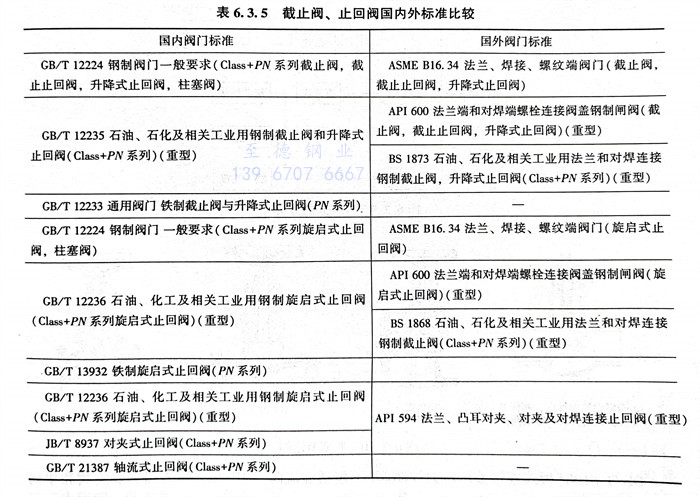

 3. 截止(zhi)閥(fa)、止(zhi)回閥(fa)國內外標(biao)準比(bi)較見(jian)表6.3.5。




 4. 國外截止閥規(gui)范應用


   設(she)計、制造按(an)BS 1873、BS 5352、ASME B16.34。結構長(chang)度按(an)ASME B16.10。連接端(duan)法(fa)蘭尺寸ASME按(an)ASME B16.5;對接焊端(duan)按(an)ASME B16.25;承插(cha)口尺寸按(an)ASME B16.11;螺紋端(duan)按(an) ASME Bl.20.1。閥門檢查和試驗按(an)API 598。
