截止(zhi)閥有直通式、直流式、角式、平衡式等幾種類型，還有雙重密封的波紋管截(jie)止閥。
1. 直通式截(jie)止閥

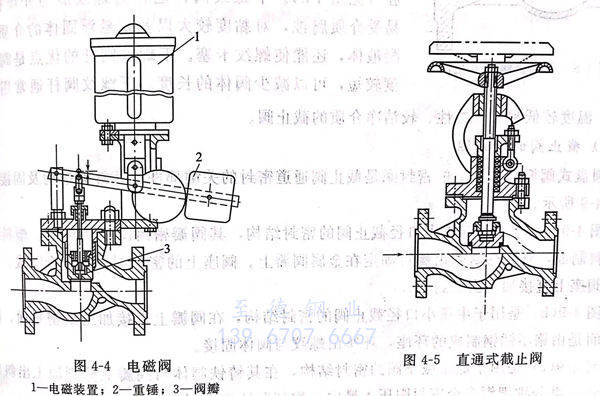

直通式截(jie)止(zhi)閥的(de)結構(gou)如圖(tu)4-5所示。閥體(ti)可以鑄造(zao)(zao)，也可以鍛造(zao)(zao)。其加工、安(an)裝、維(wei)修、操作都較容易，是(shi)截(jie)止(zhi)閥中應(ying)用最廣泛的(de)結構(gou)形式。其缺點(dian)是(shi)流(liu)體(ti)阻(zu)力較大。
2. 直流式截止閥(fa)（又稱Y型(xing)閥(fa)）

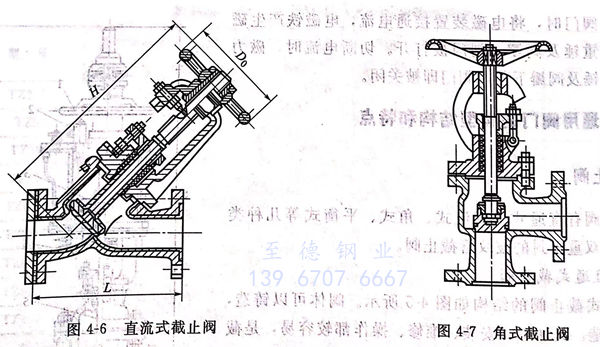

直(zhi)流(liu)式截止(zhi)閥(fa)(fa)的(de)結構(gou)如圖(tu)4-6所示。直(zhi)流(liu)閥(fa)(fa)的(de)流(liu)體流(liu)通(tong)路線比直(zhi)通(tong)式截止(zhi)閥(fa)(fa)平緩得(de)多(duo)。流(liu)體阻(zu)力小，但閥(fa)(fa)瓣行程大，制(zhi)造、安裝、維(wei)修(xiu)都較復(fu)雜(za)，僅用于對(dui)流(liu)體阻(zu)力有(you)嚴格要求的(de)場所。
3. 角式截止閥
其結構如圖4-7所示，閥(fa)體多為(wei)鍛造，其結構簡單，力學性能良(liang)好，適用(yong)于高壓、小口徑截止閥(fa)。
4. 閥(fa)桿(gan)
截止閥(fa)的(de)閥(fa)桿一般都作旋(xuan)轉(zhuan)升(sheng)降運動，順時(shi)針(zhen)方向旋(xuan)轉(zhuan)手輪時(shi)，閥(fa)桿向下(xia)，關(guan)閉閥(fa)門(men)。逆時(shi)針(zhen)方向旋(xuan)轉(zhuan)手輪，閥(fa)桿向上，打開閥(fa)門(men)。截止閥(fa)的(de)閥(fa)桿螺紋(wen)有上螺紋(wen)結構(gou)和下(xia)螺紋(wen)結構(gou)兩種。
上螺紋(wen)閥桿(gan)的行走螺紋(wen)在閥桿(gan)上部并處于閥體填料箱之外（見圖4-5),螺紋(wen)不(bu)(bu)與(yu)(yu)介質(zhi)接觸(chu)，不(bu)(bu)受介質(zhi)腐蝕(shi)，便于潤滑，閥桿(gan)穩定(ding)、不(bu)(bu)易(yi)彎曲，能保證(zheng)閥瓣與(yu)(yu)閥座對中良好，有利于密封。上螺紋(wen)閥桿(gan)適用(yong)于大口徑、高溫、高壓或(huo)腐蝕(shi)性介質(zhi)的截止閥。

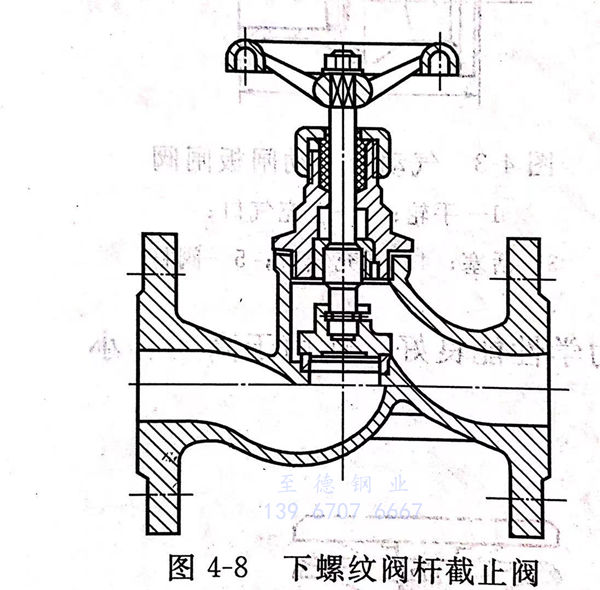

下螺(luo)紋閥桿(gan)的行(xing)走螺(luo)紋在閥桿(gan)下部，并(bing)處于閥桿(gan)內腔（見圖(tu)4-8).下螺(luo)紋閥桿(gan)運行(xing)時螺(luo)紋能與(yu)介質接觸(chu)，易受介質腐(fu)蝕(shi)，對(dui)黏度(du)(du)(du)較(jiao)大以(yi)及(ji)帶懸浮固體(ti)的介質，易凝(ning)液體(ti)，還能使(shi)螺(luo)紋卡塞(sai)。下螺(luo)紋閥桿(gan)的優點(dian)是閥桿(gan)長度(du)(du)(du)較(jiao)短，可以(yi)減(jian)少閥體(ti)的長度(du)(du)(du)。下螺(luo)紋閥桿(gan)通常用于小口徑、溫度(du)(du)(du)較(jiao)低和非(fei)腐(fu)蝕(shi)性(xing)、較(jiao)潔凈介質的截(jie)止閥。
5. 截(jie)止閥(fa)的密(mi)封圈

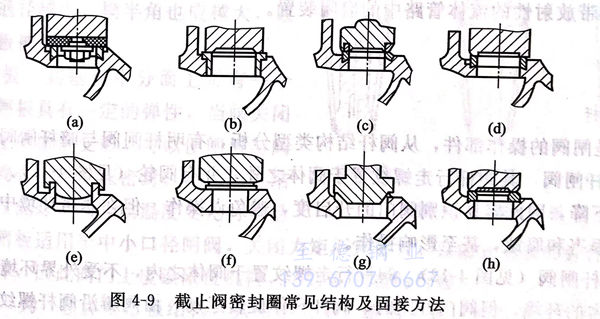

圓盤式閥瓣(ban)與閥座上的密封圈是截止閥通(tong)道密封的關鍵部件。其常見結構及(ji)固接方(fang)式如(ru)圖4-9所示。
圖4-9(a)是(shi)用(yong)(yong)于低壓小口(kou)徑截(jie)止閥(fa)的密(mi)封結構，其閥(fa)瓣(ban)密(mi)封圈(quan)是(shi)用(yong)(yong)橡膠、塑料等軟質(zhi)材(cai)料制成，軟質(zhi)密(mi)封圈(quan)由螺釘固定在金屬(shu)閥(fa)瓣(ban)上。閥(fa)座上的密(mi)封圈(quan)用(yong)(yong)銅合(he)金制成。也(ye)可以在閥(fa)座上直接(jie)加工(gong)出密(mi)封面(mian)。
圖4-9(b)是用于中壓(ya)小口徑截止閥(fa)的密封(feng)(feng)結構，在閥(fa)瓣上直接加工出密封(feng)(feng)面。閥(fa)座密封(feng)(feng)面是由(you)鉻不(bu)銹鋼制成的環座，環座由(you)螺紋與閥(fa)體固接。
圖4-9(c)是用(yong)于低壓截止閥(fa)(fa)的密封(feng)(feng)結構，在其鑄鐵閥(fa)(fa)體與(yu)閥(fa)(fa)瓣上分別加工出斜(xie)口(kou)和燕尾槽，再分別把銅合金(jin)密封(feng)(feng)圈壓入(ru)槽內，靠(kao)其塑性變形固接。
圖4-9(d)是(shi)用于小口徑截止(zhi)閥(fa)的密(mi)封(feng)結構，在閥(fa)瓣(ban)上直接加工出密(mi)封(feng)面，在閥(fa)座燕(yan)尾槽內壓(ya)入用銅合金或不銹(xiu)鋼制(zhi)成的密封圈。
圖4-9(e)是氨用截(jie)止閥(fa)的(de)密封結(jie)構，在閥(fa)瓣燕(yan)尾槽(cao)內壓入氟塑料密封圈或澆注(zhu)巴氏合(he)金。在閥(fa)座(zuo)上直接加(jia)工出密封面。
圖4-9(f)是(shi)用于高、中壓截止閥的密封結(jie)構，在閥體和閥瓣(ban)上分別堆焊鉻(ge)不銹鋼(gang)，再加工成密封面。
圖4-9(g)是(shi)用于高(gao)溫高(gao)壓及不銹鋼截止閥(fa)的密(mi)封結構。在閥(fa)體(ti)和(he)閥(fa)瓣上分別堆焊硬質合金，再(zai)加工成(cheng)錐形密(mi)封面(mian)。
圖4-9(h)是(shi)用于高、中壓(ya)小口徑截止閥(fa)(fa)的密(mi)封結構，在閥(fa)(fa)瓣(ban)上直接(jie)加工出密(mi)封面，用摩擦焊把鉻不銹鋼材料制成的密(mi)封圈(quan)固(gu)定(ding)在閥(fa)(fa)體上。
6. 平衡式截(jie)止閥

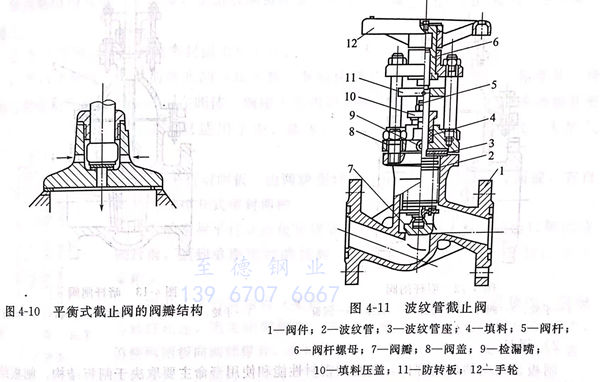

其閥(fa)(fa)瓣(ban)結構如圖(tu)(tu)4-10所示(shi)，流體流動方(fang)向與(yu)普通(tong)截止閥(fa)(fa)相反。從圖(tu)(tu)中可以看出(chu)，平衡(heng)式(shi)截止閥(fa)(fa)閥(fa)(fa)瓣(ban)內(nei)有一(yi)條小(xiao)孔通(tong)道連通(tong)其上部和下部，在(zai)開閉閥(fa)(fa)門時(shi)，閥(fa)(fa)桿首先打開小(xiao)孔通(tong)道，使(shi)閥(fa)(fa)瓣(ban)上部和下部的壓(ya)力平衡(heng)，減(jian)輕(qing)閥(fa)(fa)瓣(ban)單(dan)面受力時(shi)的總(zong)壓(ya)力，也(ye)大(da)大(da)減(jian)少開閉閥(fa)(fa)門時(shi)的驅動力矩，克服(fu)了高(gao)壓(ya)、大(da)口徑(jing)截止閥(fa)(fa)閥(fa)(fa)瓣(ban)單(dan)面受壓(ya)過大(da)，密封(feng)面易(yi)損和操(cao)作困難的缺陷。但由于平衡(heng)式(shi)閥(fa)(fa)瓣(ban)結構比較復雜(za)，一(yi)般只用于高(gao)壓(ya)和口徑(jing)較大(da)的截止閥(fa)(fa)。
7. 波(bo)紋(wen)管截止閥
波(bo)紋(wen)(wen)(wen)管截(jie)止閥(fa)是在(zai)閥(fa)桿上有雙重密封裝(zhuang)置的(de)(de)截(jie)止閥(fa)，除有一般閥(fa)門(men)的(de)(de)填(tian)料(liao)密封外，還有不銹鋼波(bo)紋(wen)(wen)(wen)管的(de)(de)密封件（見(jian)圖4-11).由于(yu)波(bo)紋(wen)(wen)(wen)管具有彈性(xing)(xing)，閥(fa)瓣下降時(shi)，波(bo)紋(wen)(wen)(wen)管伸長(chang)，上升時(shi)被(bei)壓縮，因此(ci)(ci)利用(yong)(yong)波(bo)紋(wen)(wen)(wen)管密封可(ke)(ke)以(yi)防止流體外漏。如果波(bo)紋(wen)(wen)(wen)管破損(sun)，從(cong)檢漏嘴可(ke)(ke)以(yi)檢測，此(ci)(ci)時(shi)填(tian)料(liao)即作第二次密封，可(ke)(ke)以(yi)繼續維持工(gong)作，待機檢修。該閥(fa)既能(neng)在(zai)真空系統(tong)中(zhong)使(shi)(shi)用(yong)(yong)，又能(neng)在(zai)對密封性(xing)(xing)、清潔度要求高的(de)(de)中(zhong)、低壓管道中(zhong)使(shi)(shi)用(yong)(yong)。并適用(yong)(yong)于(yu)有毒、易(yi)燃、易(yi)爆、帶放射性(xing)(xing)的(de)(de)流體管路中(zhong)的(de)(de)啟閉裝(zhuang)置。
