工(gong)程應用：某旋渦泵管道的配(pei)管設計

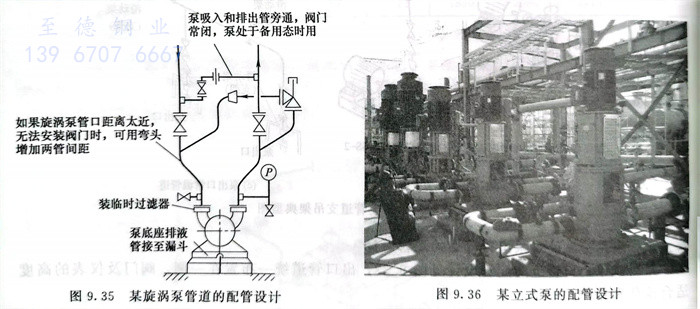

   某旋渦泵管(guan)道的配管(guan)設計見(jian)圖9.35。

工(gong)程(cheng)應用：某立式泵的配(pei)管(guan)設(she)計

   某立式(shi)泵(beng)的(de)配管(guan)(guan)(guan)設計見圖9.36。由于泵(beng)體比管(guan)(guan)(guan)廊最(zui)下層高，因此，泵(beng)布(bu)置在(zai)管(guan)(guan)(guan)廊的(de)外(wai)側。立式(shi)泵(beng)的(de)出口(kou)管(guan)(guan)(guan)道(dao)及(ji)閥門統一(yi)從(cong)泵(beng)左(zuo)側布(bu)置。

工程應用：某臥式離心泵(beng)入口管道配(pei)管設計(ji)錯誤(wu)

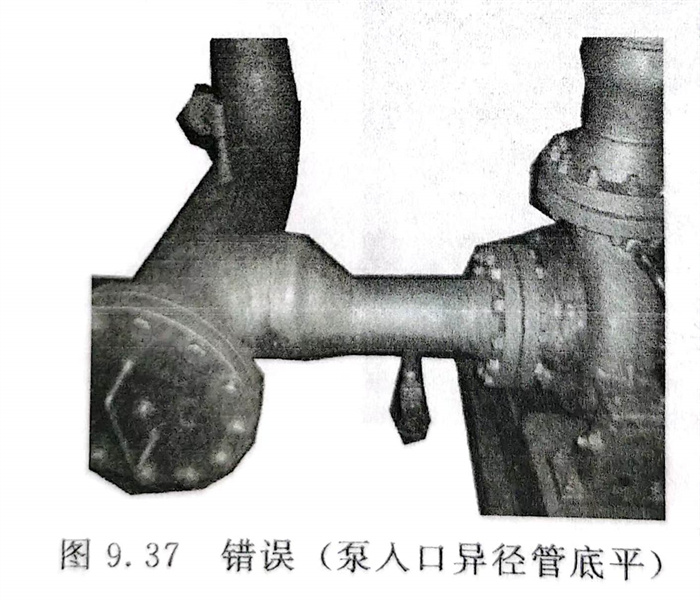

   某臥(wo)式離心(xin)泵(beng)入口管(guan)道的異徑(jing)管(guan)設計成了(le)底平(ping)，如圖9.37所示，施工現場(chang)修改成了(le)頂(ding)平(ping)。
