氣割是利用氣體火焰的熱能將工件切割處預熱到一定溫度后，噴出高速切割氧流，使金屬燃燒并放出熱量而實現熱切割的方法。普通低碳鋼之所以容易切割并且切割質量好，是因為燃燒生成的氧化物熔點低于鋼本身，同時燃燒熱能將其加熱到熔融狀態，然后被氣流吹掃干凈。氧燃氣火焰切割不銹鋼時，主要問題是切口表面形成高熔點的氧化鉻，它阻止金屬的燃燒，造成不能連續切割的困難。為了順利地切割不(bu)銹鋼(gang)，除了有足夠純的、有一定壓力的氧氣和良好的切割風線（即要有足夠長而有力的圓柱狀的切割氧氣流）外，還要采取一些特殊的工藝措施。

  振(zhen)動氣割是(shi)利用(yong)氧燃(ran)氣火焰(yan)切割炬的(de)(de)振(zhen)動來(lai)切割不銹鋼的(de)(de)一(yi)種(zhong)簡(jian)單(dan)易行(xing)的(de)(de)方法。

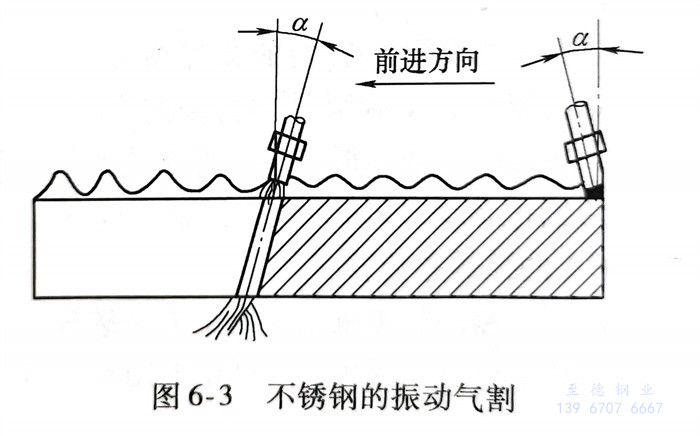

  振(zhen)動氣割(ge)方法的(de)(de)(de)實質是在切(qie)(qie)(qie)(qie)割(ge)過(guo)程(cheng)中使割(ge)炬(ju)振(zhen)動，以沖破切(qie)(qie)(qie)(qie)口處產生的(de)(de)(de)難熔氧(yang)化(hua)膜，從而達到(dao)分離(li)切(qie)(qie)(qie)(qie)斷(duan)金屬(shu)的(de)(de)(de)目的(de)(de)(de)。切(qie)(qie)(qie)(qie)割(ge)過(guo)程(cheng)如圖(tu)6-3所(suo)示(shi)，切(qie)(qie)(qie)(qie)割(ge)開(kai)始時(shi)將割(ge)件邊緣預熱到(dao)熔融狀態，然后(hou)開(kai)啟切(qie)(qie)(qie)(qie)割(ge)氧(yang)流(liu)，熔渣即從切(qie)(qie)(qie)(qie)口流(liu)出。此時(shi)應抬高(gao)割(ge)嘴并(bing)立即進行前(qian)后(hou)、上下振(zhen)動。振(zhen)動的(de)(de)(de)振(zhen)幅為10～15mm，振(zhen)動頻率為60～80次(ci)／圖(tu)6-3 不銹鋼的(de)(de)(de)振(zhen)動氣割(ge)min。振(zhen)動的(de)(de)(de)切(qie)(qie)(qie)(qie)割(ge)氧(yang)流(liu)沖破切(qie)(qie)(qie)(qie)口處產生的(de)(de)(de)高(gao)熔點氧(yang)化(hua)鉻，使鐵繼續燃燒，并(bing)借(jie)助于氧(yang)流(liu)的(de)(de)(de)前(qian)后(hou)、上下的(de)(de)(de)沖擊(ji)，達到(dao)繼續切(qie)(qie)(qie)(qie)割(ge)的(de)(de)(de)目的(de)(de)(de)。

  割(ge)炬采用一般的(de)氧乙炔割(ge)炬，如G01-300型。與切割(ge)同樣厚度(du)的(de)碳鋼相比，預熱火焰要(yao)大且集中，氧氣壓力也要(yao)增加大約15％～20％。通常用這種振(zhen)動氣割(ge)來(lai)割(ge)斷(duan)直徑不超(chao)過500mm的(de)不銹鋼鑄件的(de)冒(mao)口(kou)，可以達到切割(ge)的(de)目的(de)，但切口(kou)質量很差。

  隨(sui)著科技(ji)的發展，氧燃氣火焰氣割很少用于(yu)切(qie)割不銹(xiu)鋼鋼板(ban)，大多數用于(yu)切(qie)割不銹(xiu)鋼鑄造冒口。
