一(yi)、焊接特點

   焊接時與其他異種金屬焊接時一樣，在焊接金屬熔池中和結晶過程中都會發生合金元素的擴散和碳的遷移，對焊接接頭熱影響區性能極為不利。在馬氏體不銹(xiu)鋼熱影響區形成低塑性組織；在鐵素體(ti)不銹鋼過熱區晶粒長大過快，使沖擊韌度嚴重降低。因此，在焊接工藝中必須采取措施防止馬氏體型不銹鋼焊接接頭的近縫區由于塑性太低而產生裂紋，同時又要考慮到鐵素體型不銹鋼焊接接頭的熱影響區沖擊韌度值降低太多，而使焊接結構遭到破壞的問題。

二、焊接工藝(yi)

 1. 焊接材料(liao)的選(xuan)擇

   這兩(liang)類鋼焊接時(shi)通常采(cai)用(yong)焊條電弧(hu)(hu)焊，也可以采(cai)用(yong)氣體(ti)保(bao)護電弧(hu)(hu)焊。

   為了防止近(jin)縫(feng)(feng)區(qu)產生(sheng)裂紋(wen)(wen)，應(ying)從焊(han)(han)(han)(han)(han)接(jie)(jie)材料(liao)選(xuan)(xuan)擇(ze)方面著(zhu)手：采用(yong)(yong)(yong)奧(ao)(ao)氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)(han)(han)(han)(han)條焊(han)(han)(han)(han)(han)接(jie)(jie)時(shi)，焊(han)(han)(han)(han)(han)縫(feng)(feng)金屬可獲得奧(ao)(ao)氏(shi)體(ti)(ti)組織，對防止裂紋(wen)(wen)是有(you)利的(de)(de)(de)(de)，焊(han)(han)(han)(han)(han)前還(huan)可以(yi)不(bu)(bu)預熱(re)。但(dan)它的(de)(de)(de)(de)不(bu)(bu)足之(zhi)處是奧(ao)(ao)氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)(han)(han)(han)(han)縫(feng)(feng)強度大(da)大(da)低于焊(han)(han)(han)(han)(han)縫(feng)(feng)兩邊(bian)的(de)(de)(de)(de)母(mu)材，不(bu)(bu)能(neng)與(yu)(yu)母(mu)材等效；同(tong)時(shi)在(zai)進行焊(han)(han)(han)(han)(han)后(hou)熱(re)處理(li)(li)時(shi)，在(zai)馬(ma)氏(shi)體(ti)(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)母(mu)材-焊(han)(han)(han)(han)(han)縫(feng)(feng)接(jie)(jie)界區(qu)會發生(sheng)碳向奧(ao)(ao)氏(shi)體(ti)(ti)焊(han)(han)(han)(han)(han)縫(feng)(feng)金屬的(de)(de)(de)(de)遷移，同(tong)時(shi)奧(ao)(ao)氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)(de)線脹(zhang)系數比馬(ma)氏(shi)體(ti)(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)大(da)50％，使焊(han)(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭產生(sheng)很大(da)的(de)(de)(de)(de)內應(ying)力(li)，為形成(cheng)(cheng)冷裂紋(wen)(wen)創造了條件。所以(yi)奧(ao)(ao)氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)(han)(han)(han)(han)接(jie)(jie)材料(liao)的(de)(de)(de)(de)應(ying)用(yong)(yong)(yong)受到(dao)限制，只(zhi)有(you)在(zai)焊(han)(han)(han)(han)(han)接(jie)(jie)結構無法進行熱(re)處理(li)(li)，焊(han)(han)(han)(han)(han)接(jie)(jie)構件不(bu)(bu)承受沖擊載荷(he)的(de)(de)(de)(de)作用(yong)(yong)(yong)僅受靜載荷(he)力(li)，且焊(han)(han)(han)(han)(han)接(jie)(jie)構件不(bu)(bu)承受很大(da)壓力(li)的(de)(de)(de)(de)情況(kuang)下，才(cai)能(neng)選(xuan)(xuan)用(yong)(yong)(yong)此類焊(han)(han)(han)(han)(han)接(jie)(jie)材料(liao)。焊(han)(han)(han)(han)(han)接(jie)(jie)這(zhe)兩類鋼(gang)(gang)時(shi)，可選(xuan)(xuan)用(yong)(yong)(yong)與(yu)(yu)鐵素體(ti)(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)化學成(cheng)(cheng)分(fen)相近(jin)的(de)(de)(de)(de)E410、E410NiMo和E430焊(han)(han)(han)(han)(han)條，也可以(yi)選(xuan)(xuan)用(yong)(yong)(yong)與(yu)(yu)馬(ma)氏(shi)體(ti)(ti)型不(bu)(bu)銹(xiu)鋼(gang)(gang)化學成(cheng)(cheng)分(fen)相近(jin)的(de)(de)(de)(de)E11MoVNi的(de)(de)(de)(de)E11MoVNiW 焊(han)(han)(han)(han)(han)條。氣體(ti)(ti)保護焊(han)(han)(han)(han)(han)時(shi)，可選(xuan)(xuan)用(yong)(yong)(yong)H12Cr13焊(han)(han)(han)(han)(han)絲，也可選(xuan)(xuan)用(yong)(yong)(yong)與(yu)(yu)這(zhe)兩類材料(liao)之(zhi)一成(cheng)(cheng)分(fen)相同(tong)的(de)(de)(de)(de)焊(han)(han)(han)(han)(han)絲或剪切板料(liao)作為填(tian)充金屬。

   這兩類(lei)鋼焊(han)接(jie)時，除(chu)了使用(yong)奧氏體(ti)不銹(xiu)鋼焊(han)接(jie)材料可以不預(yu)熱(re)(re)外，選用(yong)其他焊(han)接(jie)材料施(shi)焊(han)前必須進行(xing)預(yu)熱(re)(re)，預(yu)熱(re)(re)溫(wen)度主(zhu)要(yao)考慮馬氏體(ti)型(xing)(xing)不銹(xiu)鋼的焊(han)接(jie)性，以馬氏體(ti)型(xing)(xing)不銹(xiu)鋼焊(han)接(jie)時的預(yu)熱(re)(re)溫(wen)度為準。但預(yu)熱(re)(re)溫(wen)度過(guo)高(gao)，否則(ze)對鐵素(su)體(ti)型(xing)(xing)不銹(xiu)鋼不利，會使鐵素(su)體(ti)型(xing)(xing)不銹(xiu)鋼焊(han)縫一側形成過(guo)熱(re)(re)或晶(jing)粒粗化而降低其力學性能(neng)。

 2. 焊接參數

   在焊接(jie)參數(shu)的(de)選擇方(fang)面(mian)，這兩類(lei)(lei)鋼(gang)各有不(bu)同：鐵素體型(xing)不(bu)銹(xiu)鋼(gang)焊接(jie)，要求用(yong)小(xiao)的(de)熱輸(shu)入(ru)；而馬氏體型(xing)不(bu)銹(xiu)鋼(gang)焊接(jie)時要求大(da)的(de)熱輸(shu)入(ru)，兩者很難兼顧。所以這兩類(lei)(lei)鋼(gang)焊接(jie)以前，必(bi)須在保證焊接(jie)接(jie)頭不(bu)產生裂紋(wen)的(de)前提下，對焊接(jie)參數(shu)進行調整，根據結構使用(yong)情況，制定出一(yi)個主(zhu)要滿足一(yi)種(zhong)類(lei)(lei)型(xing)鋼(gang)焊接(jie)的(de)焊接(jie)參數(shu)。

   這兩類鋼焊接(jie)后要(yao)進行回(hui)(hui)火(huo)處理，回(hui)(hui)火(huo)處理程序(xu)按(an)馬氏體型不銹(xiu)鋼焊件進行，即冷卻到100～150℃，保溫(wen)(wen)0.5～1h后再進行回(hui)(hui)火(huo)處理，溫(wen)(wen)度控(kong)制在750℃以下。

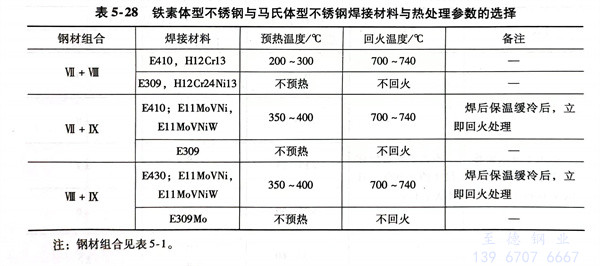

   有關鐵素體型不銹(xiu)鋼(gang)與馬氏體型不銹(xiu)鋼(gang)焊接時，焊接材料與熱(re)處理參數(shu)的(de)選擇見(jian)表5-28。
