再沸器進出(chu)口管道(dao)(dao)配管時(shi)，要(yao)減(jian)少阻力降、處理好熱(re)應(ying)力問題(ti)，在管道(dao)(dao)柔性(xing)允許的范(fan)圍內管道(dao)(dao)的幾何(he)形狀(zhuang)盡量簡單。

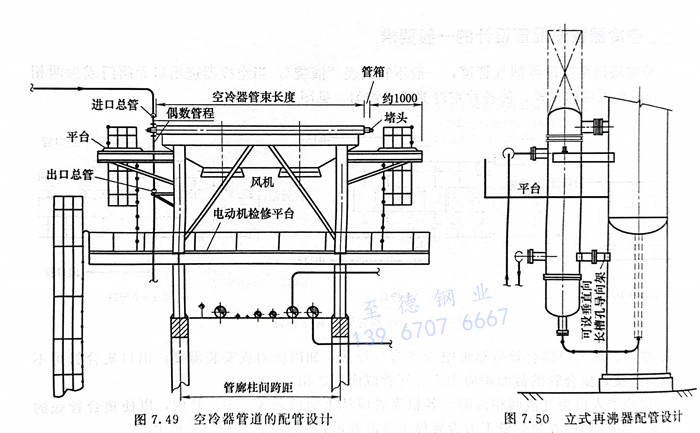

1. 立式再(zai)沸器管道的配管設(she)計(ji)（圖7.50）

  ①. 立式再沸器一般(ban)宜(yi)支(zhi)撐在塔體上，也可(ke)單(dan)獨設支(zhi)撐結構。工藝介質一般(ban)走(zou)管程，加熱介質（蒸汽或熱水）走(zou)殼程。

  ②. 支撐在塔體上(shang)的立式再沸器工藝介質出口管(guan)一般與塔管(guan)口對接，中間不(bu)加直管(guan)段。當儀表(biao)不(bu)得(de)不(bu)安裝在管(guan)口上(shang)時，其(qi)管(guan)口方位在設計前期(qi)就(jiu)應確定。

  ③. 當再沸(fei)(fei)器(qi)支撐(cheng)在獨立(li)構架上時(shi)，再沸(fei)(fei)器(qi)出口(kou)管口(kou)與返塔管口(kou)之(zhi)間(jian)應(ying)加一段直(zhi)管段。再沸(fei)(fei)器(qi)通常要(yao)用彈簧支座(zuo)，需經應(ying)力(li)計算后確定。再沸(fei)(fei)器(qi)入口(kou)管口(kou)與塔出口(kou)管口(kou)之(zhi)間(jian)的管道應(ying)有足夠的柔性，幾何形狀應(ying)盡可能簡(jian)單(dan)。

  ④. 一般情況下，當(dang)再沸器長(chang)度與直徑之(zhi)比大(da)于6時，再沸器應設導向(xiang)支架。

2. 臥式再沸器的(de)配管設計

  ①. 臥式再(zai)沸器一般為(wei)工藝(yi)介質(zhi)走殼程，蒸汽或熱水走管(guan)程。臥式再(zai)沸器安裝在地面上(shang)時，宜使設(she)備軸(zhou)線(xian)與管(guan)廊成90°角布置，占地少，檢修或抽(chou)出(chu)管(guan)束方便(bian)，其最低(di)安裝高度應滿足(zu)蒸汽調節閥(fa)和疏水閥(fa)組的安裝高度。

  ②. 當必須(xu)提(ti)高再沸器安裝高度時，應設獨立(li)構架，其操作平臺宜與塔平臺能(neng)互相聯通(tong)。

  ③. 再沸(fei)器的工藝介質(zhi)進出口管道(dao)在滿足應力分(fen)析(xi)條件下，宜采用(yong)直(zhi)管同塔連接，直(zhi)管應盡量(liang)短。

3. 釜式再沸(fei)器的(de)配管設計

  ①. 對于釜式再沸器蒸汽走盤管(guan)，工藝介質走殼(ke)程。

  ②. 蒸汽管道及調(diao)節閥組和工藝管道及調(diao)節閥組可以(yi)布置(zhi)在釜(fu)式再沸器兩側(ce)。

  ③. 液位計和液位控(kong)制閥(fa)(fa)相鄰(lin)配置(zhi)(zhi)，便于(yu)利用控(kong)制閥(fa)(fa)的旁(pang)通閥(fa)(fa)進行手工調節(jie)液位。當液位計安裝在(zai)正常操作高度以上(shang)時，需設置(zhi)(zhi)平臺(tai)或爬梯。

 ④. 在再沸器(qi)管束抽(chou)出端要留出抽(chou)管區。

  ⑤. 釜(fu)式再(zai)(zai)沸(fei)器固(gu)定(ding)(ding)架的(de)(de)位(wei)置決定(ding)(ding)于(yu)它與塔(ta)(ta)之間的(de)(de)相(xiang)對位(wei)置，一(yi)般(ban)將最(zui)靠近(jin)塔(ta)(ta)中心(xin)線(xian)的(de)(de)再(zai)(zai)沸(fei)器支架作為固(gu)定(ding)(ding)架。再(zai)(zai)沸(fei)器底部的(de)(de)標高應(ying)盡(jin)可能(neng)與塔(ta)(ta)底封頭切(qie)線(xian)的(de)(de)標高相(xiang)一(yi)致。
