1. 再(zai)沸器(qi)的(de)分類(lei)
①. 再(zai)(zai)沸(fei)器(qi)(qi)(qi)(qi)(qi)也稱重(zhong)沸(fei)器(qi)(qi)(qi)(qi)(qi)，是使液體再(zai)(zai)一(yi)次汽化(hua)(hua)的(de)(de)(de)(de)設備(bei)。它的(de)(de)(de)(de)結構(gou)與冷(leng)凝器(qi)(qi)(qi)(qi)(qi)差不多，不過冷(leng)凝器(qi)(qi)(qi)(qi)(qi)是用(yong)來降溫的(de)(de)(de)(de)，而(er)再(zai)(zai)沸(fei)器(qi)(qi)(qi)(qi)(qi)是用(yong)來升溫汽化(hua)(hua)的(de)(de)(de)(de)。再(zai)(zai)沸(fei)器(qi)(qi)(qi)(qi)(qi)是一(yi)個(ge)能夠交換熱量，同(tong)時有汽化(hua)(hua)空間的(de)(de)(de)(de)一(yi)種特(te)殊換熱器(qi)(qi)(qi)(qi)(qi)。再(zai)(zai)沸(fei)器(qi)(qi)(qi)(qi)(qi)多與分(fen)餾塔合用(yong)，再(zai)(zai)沸(fei)器(qi)(qi)(qi)(qi)(qi)中(zhong)物料液位(wei)(wei)和(he)分(fen)餾塔液位(wei)(wei)在同(tong)一(yi)高度(du)。從塔底(di)(di)線提(ti)供液相(xiang)進入(ru)再(zai)(zai)沸(fei)器(qi)(qi)(qi)(qi)(qi)中(zhong)。通常在再(zai)(zai)沸(fei)器(qi)(qi)(qi)(qi)(qi)中(zhong)有部分(fen)液相(xiang)被(bei)汽化(hua)(hua)。被(bei)汽化(hua)(hua)的(de)(de)(de)(de)兩相(xiang)流回(hui)到(dao)分(fen)餾塔中(zhong)，返回(hui)塔中(zhong)的(de)(de)(de)(de)氣相(xiang)組分(fen)向上(shang)通過塔盤，液相(xiang)組分(fen)回(hui)到(dao)塔底(di)(di)。由于靜壓(ya)差的(de)(de)(de)(de)作用(yong)，塔底(di)(di)將會(hui)不斷補充(chong)被(bei)蒸發掉的(de)(de)(de)(de)那部分(fen)液位(wei)(wei)。

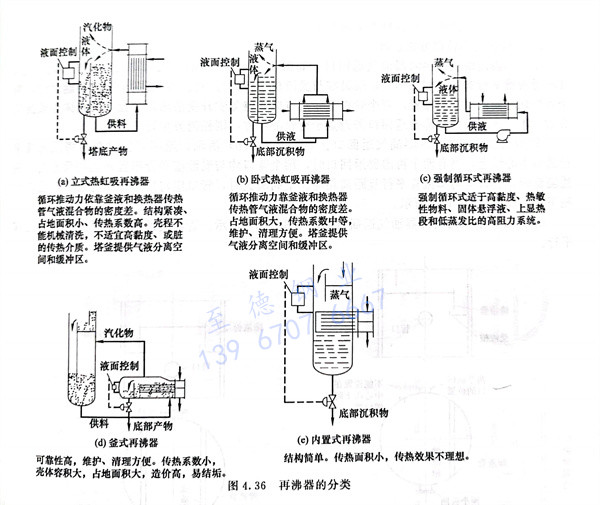

②. 再(zai)(zai)沸器(qi)分立式(shi)(shi)和臥式(shi)(shi)兩種。立式(shi)(shi)再(zai)(zai)沸器(qi)包(bao)括熱(re)虹吸(xi)式(shi)(shi)、強(qiang)制(zhi)循環式(shi)(shi)。臥式(shi)(shi)再(zai)(zai)沸器(qi)包(bao)括熱(re)虹吸(xi)式(shi)(shi)、強(qiang)制(zhi)循環式(shi)(shi)、釜(fu)式(shi)(shi)、內置式(shi)(shi)，如圖4.36所(suo)示。
2. 再(zai)沸器的安裝工藝
①. 立式安裝在塔身上，這時要特別注意上方應留出檢修空間。臥式再沸器應靠近塔而布置，二者之間的距離應滿足不銹鋼管道的布置要求。再沸器抽管束的一端應有檢修場地和通道。與再沸器連接的進出管口方位應根據塔板的結構形式和再沸器的布置來決定。

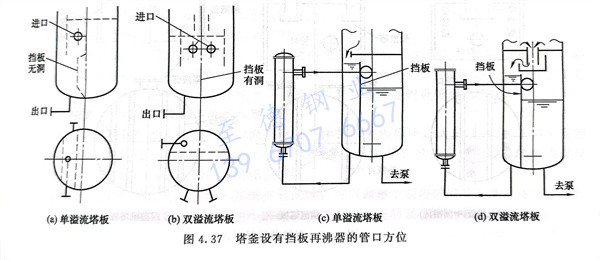

②. 如果(guo)塔(ta)釜(fu)設有擋(dang)(dang)板，擋(dang)(dang)板上沒有開(kai)孔的單溢流(liu)塔(ta)板，再(zai)沸(fei)器(qi)返回(hui)塔(ta)的管(guan)口應位(wei)于降液(ye)(ye)管(guan)一側，即與(yu)塔(ta)底再(zai)沸(fei)器(qi)的液(ye)(ye)相管(guan)同側，最好平行于擋(dang)(dang)板，見圖(tu)4.37（a）。圖(tu)4.37（b）為雙(shuang)溢流(liu)塔(ta)與(yu)再(zai)沸(fei)器(qi)連(lian)接的進出管(guan)口方位(wei)示意(yi)圖(tu)。
3. 再沸器返回管(guan)口方位設計

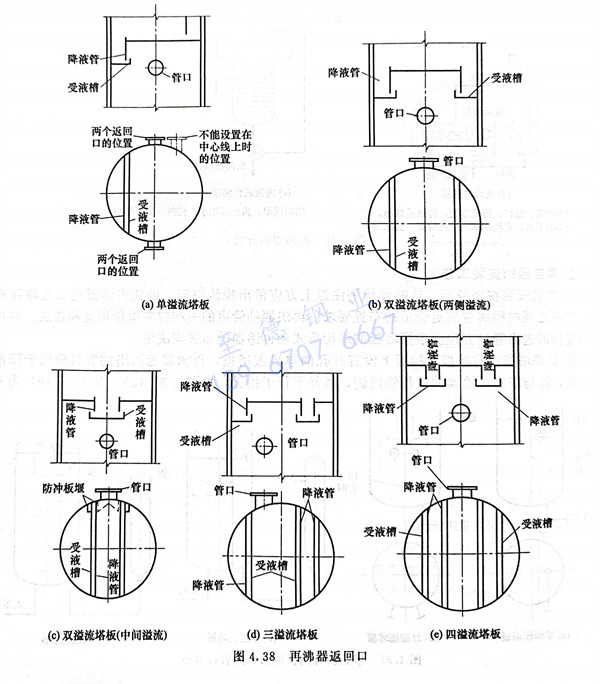

①. 例單(dan)溢流塔(ta)板的再(zai)(zai)(zai)沸器油氣返(fan)回(hui)口(kou)。如(ru)圖4.38（a）所示(shi)，返(fan)回(hui)口(kou)應設(she)在塔(ta)中心(xin)線上，并與受(shou)液槽平(ping)(ping)行(xing)布置。如(ru)果不能，就(jiu)設(she)在與受(shou)液槽平(ping)(ping)行(xing)的另(ling)一側，當(dang)有兩(liang)個再(zai)(zai)(zai)沸器返(fan)回(hui)時，兩(liang)個管口(kou)均與受(shou)液槽平(ping)(ping)行(xing)布置，兩(liang)個管口(kou)呈相對(dui)方(fang)向，避(bi)免吹開受(shou)液槽即封(feng)盤上的液體導(dao)致封(feng)閉失(shi)敗。單(dan)溢流塔(ta)板的再(zai)(zai)(zai)沸器返(fan)回(hui)口(kou)若設(she)置于封(feng)盤的下方(fang)，則任何方(fang)位皆可。
②. 雙溢(yi)流塔(ta)板(ban)的再(zai)沸(fei)器油氣返(fan)回(hui)口。如圖(tu)(tu)4.38（b）所示，返(fan)回(hui)口應設在與(yu)(yu)塔(ta)受液(ye)(ye)槽平行的塔(ta)中心線上(shang)，當有兩個再(zai)沸(fei)器返(fan)回(hui)口時，兩個管口均與(yu)(yu)受液(ye)(ye)槽平行布置(zhi)并(bing)呈相反方向。兩邊溢(yi)流時，管口應與(yu)(yu)降流管平行且距離相等(deng)。中間溢(yi)流時，管口應與(yu)(yu)降流管平行且置(zhi)于受液(ye)(ye)槽稍下方，如圖(tu)(tu)4.38（c）所示。
③. 三溢流塔板的再沸器油氣返回口如圖4.38（d）所示。管口應設在受液槽之(zhi)間(jian)，并與其平(ping)行。
④. 四(si)溢流塔板的再沸器油氣返回口(kou)如圖(tu)4.38（e）所(suo)示。管口(kou)應(ying)設在受液槽之間，并(bing)與(yu)其平行。
4. 再沸器(qi)進料管口方(fang)位設計

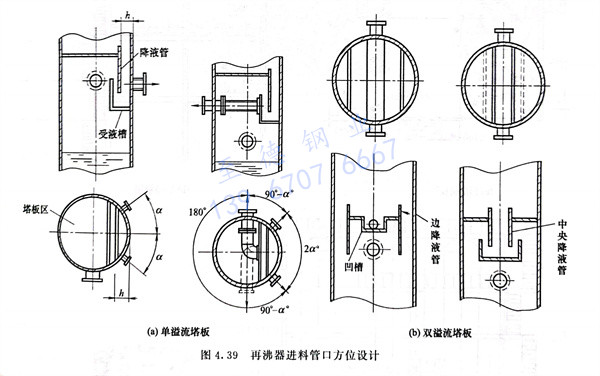

①. 對(dui)于單溢流塔(ta)板，如(ru)圖(tu)(tu)4.39（a）左圖(tu)(tu)所示，管口可(ke)設在(zai)2a范圍內(nei)，亦可(ke)利用內(nei)部管子轉至圖(tu)(tu)4.39（b）右圖(tu)(tu)所示180°的(de)范圍內(nei)。
②. 對于雙溢流塔(ta)板(ban)，圖(tu)4.39（b）左圖(tu)所示(shi)為邊降(jiang)(jiang)液式，管(guan)(guan)口(kou)從凹槽端引(yin)出。圖(tu)4.39（b）右圖(tu)所示(shi)為中(zhong)間降(jiang)(jiang)液，管(guan)(guan)口(kou)開在(zai)塔(ta)中(zhong)心線上(shang)。上(shang)述兩種(zhong)情況在(zai)塔(ta)槽較大時兩端同(tong)時裝管(guan)(guan)口(kou)，引(yin)出外(wai)部配管(guan)(guan)采用對稱(cheng)配管(guan)(guan)。
③. 再沸器進料口(kou)也常由(you)塔(ta)底部(bu)引出。若底部(bu)有底部(bu)擋板(ban)存在時(shi)，管口(kou)通常設(she)置于塔(ta)底抽(chou)出管口(kou)及液位計管口(kou)的相(xiang)反側。
