1. 不銹鋼塔上儀表管口有液位計、溫度計、壓力表等，這些儀表管口應設在操作區內平臺上或梯子旁邊，便于觀察、操作和檢修的地方。儀表最好不要放在人孔旁（有破損的危險）。

2. 測量氣相溫度、壓力的溫度計和壓力計不能位于降液區。有些降液板下方設置有受液盤，此時塔盤的降液區并不是液體真正降落的區域，應該視塔盤擋板附近為降液區。分析口應設置平臺區域，以便于操作。由于降液區的影響，儀表及分析不銹鋼管口的布置不能滿足上述要求時，可采取加大平臺、延伸爬梯高度等方法解決。

3. 液位計(ji)和液面調節器管(guan)口方位設計(ji)

   a. 液(ye)位計和液(ye)面(mian)調(diao)節(jie)器的(de)(de)(de)開口應布置在便于監(jian)視、檢查及能從抽出泵(beng)和調(diao)節(jie)閥的(de)(de)(de)旁通處看見的(de)(de)(de)位置，且液(ye)面(mian)應不受流入(ru)液(ye)體沖擊(ji)的(de)(de)(de)影(ying)響。

   b. 液(ye)面調節變送器(qi)應設在平(ping)臺或梯子(zi)上(shang)操作(zuo)方(fang)便的地方(fang)，站在梯子(zi)平(ping)臺上(shang)操作(zuo)的液(ye)位調節器(qi)和液(ye)位計宜(yi)安裝(zhuang)在梯子(zi)的右側。液(ye)位計不能穿越平(ping)臺，不能位于爬梯靠平(ping)臺的一側，以免(mian)阻礙通(tong)道。

   c. 液(ye)位(wei)計不得位(wei)于其上層(ceng)塔盤(pan)的降液(ye)區，以防止(zhi)液(ye)位(wei)計出(chu)現假液(ye)位(wei)。

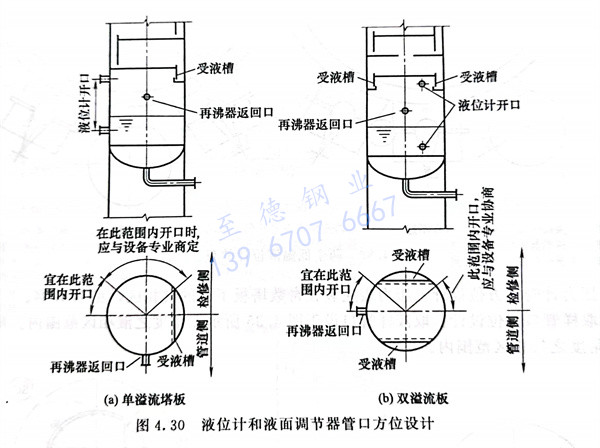

   d. 液(ye)位(wei)調節器(qi)(qi)最適宜的(de)(de)位(wei)置，是在檢查液(ye)位(wei)調節器(qi)(qi)時，可以看(kan)到液(ye)位(wei)計(ji)的(de)(de)地(di)方(fang)，并(bing)應考慮由(you)于液(ye)相進料影響的(de)(de)液(ye)位(wei)波動(dong)。當(dang)設(she)置的(de)(de)擋板不能避免液(ye)位(wei)波動(dong)時，應與(yu)設(she)備專業(ye)協商解決液(ye)位(wei)計(ji)的(de)(de)方(fang)位(wei)，取(qu)決于受液(ye)槽(cao)與(yu)再(zai)沸器(qi)(qi)返回口(kou)間(jian)的(de)(de)關系(xi)，如圖4.30所(suo)示。

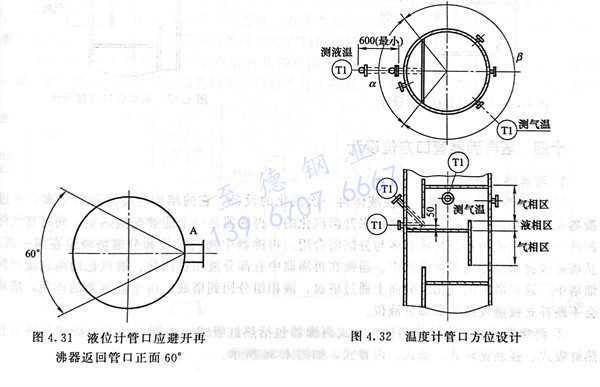

   e. 為(wei)(wei)使(shi)液(ye)位計(ji)(ji)指示準確，管口(kou)(kou)應避開(kai)再沸(fei)器(qi)返回管口(kou)(kou)正(zheng)面60°角范(fan)圍內(nei)，見圖4.31，管口(kou)(kou)A為(wei)(wei)再沸(fei)器(qi)返回管口(kou)(kou)，在(zai)這個管口(kou)(kou)正(zheng)面60°的范(fan)圍內(nei)，不(bu)布(bu)置(zhi)液(ye)位計(ji)(ji)管口(kou)(kou)。若(ruo)在(zai)液(ye)位計(ji)(ji)接口(kou)(kou)處設有擋板(ban)，則可不(bu)受上述范(fan)圍限制。液(ye)位計(ji)(ji)不(bu)安裝(zhuang)在(zai)塔平(ping)臺(tai)入口(kou)(kou)處，以(yi)免(mian)堵(du)塞通道，最好位于平(ping)臺(tai)端(duan)部。

4. 溫(wen)度計管口方位(wei)設計

   a. 測液溫：通常由降流板(ban)(ban)側(ce)插入(ru)液相(xiang)區(qu)(qu)，如(ru)圖(tu)4.32所(suo)示，大(da)約(yue)高出(chu)(chu)(chu)塔(ta)板(ban)(ban)50mm處，不宜高出(chu)(chu)(chu)100mm。測氣(qi)溫：置于氣(qi)相(xiang)區(qu)(qu)，如(ru)圖(tu)4.32所(suo)示。溫度計套管伸入(ru)塔(ta)內需檢查是(shi)否與降流板(ban)(ban)式(shi)凸(tu)出(chu)(chu)(chu)物(wu)內件相(xiang)撞(zhuang)，且要(yao)考慮其(qi)插入(ru)或抽(chou)出(chu)(chu)(chu)空間，并注意(yi)避(bi)免妨礙人(ren)孔的通道。抽(chou)出(chu)(chu)(chu)空間最小為(wei)600mm。

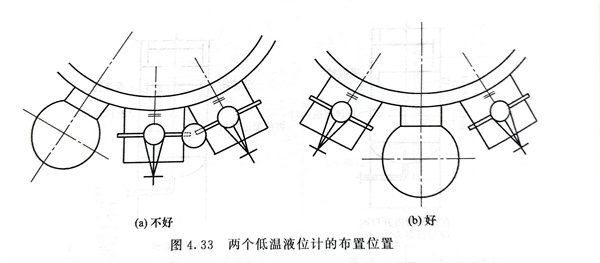

   b. 兩個低(di)溫液位計不要靠(kao)在一起，防止“冷(leng)橋”產生(sheng)和結霜，如圖4.33所示。

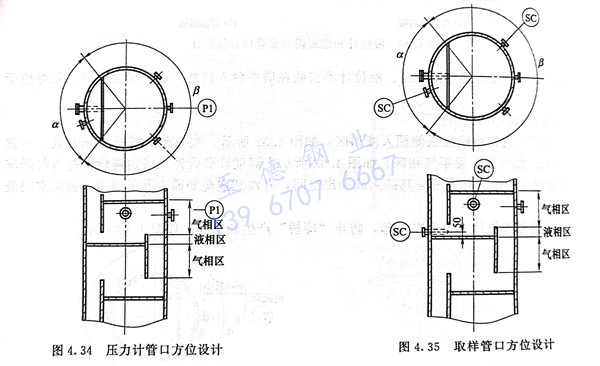

5. 壓力計管口方位(wei)設計。壓力表應裝(zhuang)在奇(qi)數塔(ta)板(ban)下面(mian)的氣相(xiang)區，見圖(tu)4.34。

6. 取樣管口(kou)方位(wei)設(she)(she)計(ji)。取液樣管口(kou)設(she)(she)于(yu)圖4.35所示α角度之(zhi)液相(xiang)區范圍(wei)內(nei)(nei)。取氣樣管口(kou)設(she)(she)于(yu)β角度之(zhi)氣相(xiang)區范圍(wei)內(nei)(nei)。
