本(ben)篇重點介紹國際(ji)標準(zhun)化組織（ISO）及美國機(ji)械工程師協會（ASME）發(fa)(fa)布的(de)有(you)代表(biao)性的(de)管(guan)件(jian)(jian)標準(zhun)。這(zhe)些管(guan)件(jian)(jian)標準(zhun)包括：ISO發(fa)(fa)布的(de)非(fei)合金(jin)鋼(gang)(gang)及合金(jin)鋼(gang)(gang)對(dui)焊管(guan)件(jian)(jian)、不銹鋼(gang)(gang)對(dui)焊管(guan)件(jian)(jian)及不銹鋼(gang)(gang)螺(luo)紋(wen)管(guan)件(jian)(jian)3個(ge)國際(ji)標準(zhun)；ASME發(fa)(fa)布的(de)灰鑄(zhu)鐵螺(luo)紋(wen)管(guan)件(jian)(jian)、可鍛(duan)鑄(zhu)鐵螺(luo)紋(wen)管(guan)件(jian)(jian)、承(cheng)插焊和(he)(he)螺(luo)紋(wen)連接鍛(duan)鋼(gang)(gang)制管(guan)件(jian)(jian)、工廠制造的(de)鍛(duan)鋼(gang)(gang)對(dui)焊管(guan)件(jian)(jian)及鍛(duan)鋼(gang)(gang)制對(dui)焊小彎(wan)曲半徑彎(wan)頭和(he)(he)180°彎(wan)頭等5個(ge)標準(zhun)。
這(zhe)些國外（含國際(ji)）典(dian)型管(guan)件標準的推(tui)薦，對我國石油、化工(gong)、石油化工(gong)等領域的引(yin)進裝(zhuang)置，具(ju)有(you)選用價值(zhi)。
ISO（國際標(biao)(biao)(biao)準化組織）制(zhi)(zhi)定并實施的(de)比(bi)較(jiao)典(dian)型的(de)管(guan)(guan)件(jian)標(biao)(biao)(biao)準有對(dui)焊管(guan)(guan)件(jian)及(ji)螺(luo)紋連(lian)(lian)接(jie)管(guan)(guan)件(jian)兩類(lei)。對(dui)焊管(guan)(guan)件(jian)標(biao)(biao)(biao)準側(ce)重于(yu)介紹非(fei)(fei)合(he)金(jin)(jin)鋼(gang)(gang)(gang)、合(he)金(jin)(jin)鋼(gang)(gang)(gang)以及(ji)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)對(dui)焊管(guan)(guan)件(jian)；螺(luo)紋連(lian)(lian)接(jie)管(guan)(guan)件(jian)標(biao)(biao)(biao)準側(ce)重于(yu)介紹不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)螺(luo)紋管(guan)(guan)件(jian)。非(fei)(fei)合(he)金(jin)(jin)鋼(gang)(gang)(gang)和合(he)金(jin)(jin)鋼(gang)(gang)(gang)對(dui)焊管(guan)(guan)件(jian)（ISO 3419：1981）及(ji)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)對(dui)焊管(guan)(guan)件(jian)（ISO 5251：1981）是(shi)ISO早期制(zhi)(zhi)定的(de)標(biao)(biao)(biao)準，目前仍然在使用。不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)螺(luo)紋管(guan)(guan)件(jian)（ISO 4144：2003）則是(shi)ISO近期制(zhi)(zhi)定的(de)標(biao)(biao)(biao)準。
不(bu)銹(xiu)鋼螺紋管件(jian) ISO 4144：2003 標準
1. 適用范(fan)圍
ISO 4144：2003標準規定了螺(luo)紋連(lian)接不銹鋼管件(jian)的(de)(de)型式、壓力(li)-溫度等級、最小尺寸和材料。管件(jian)的(de)(de)螺(luo)紋符合ISO 7-1《用螺(luo)紋密(mi)封的(de)(de)管螺(luo)紋 第(di)1部分：尺寸、公差(cha)和標記(ji)》；管件(jian)適用于一般以蒸汽(qi)、空氣、煤氣、水及油為介質的(de)(de)管道。
2. 管件型式及其符號

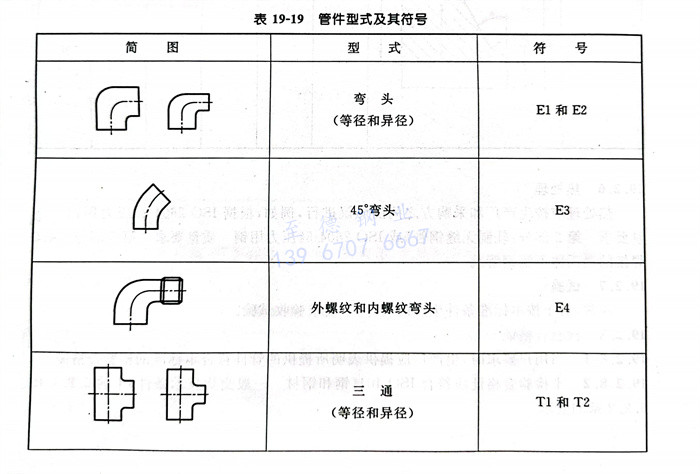

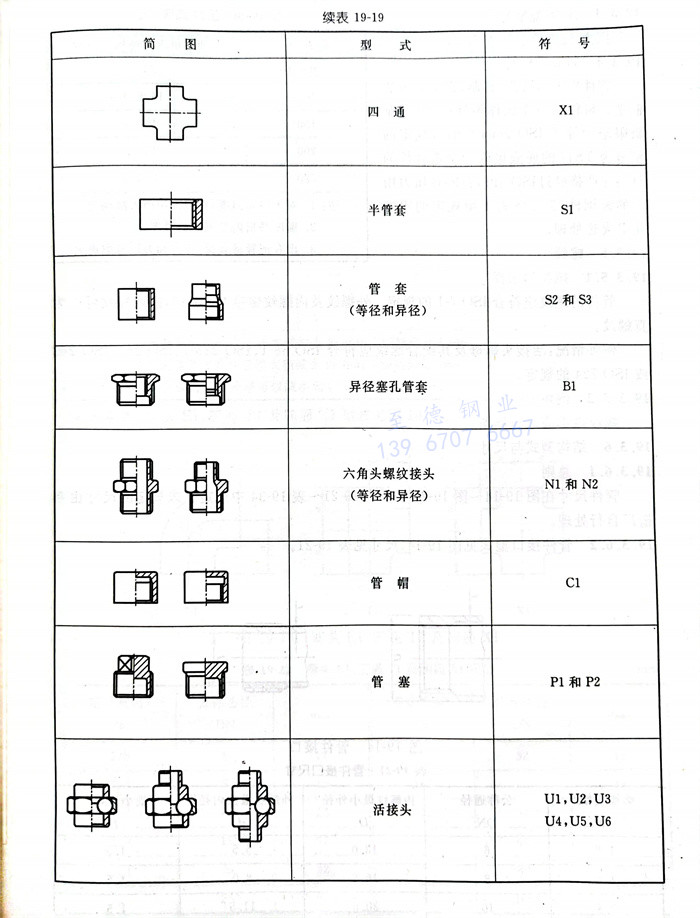

管件的(de)型(xing)式及其符號(hao)見表19-19。
3. 壓(ya)力(li)-溫(wen)度等級

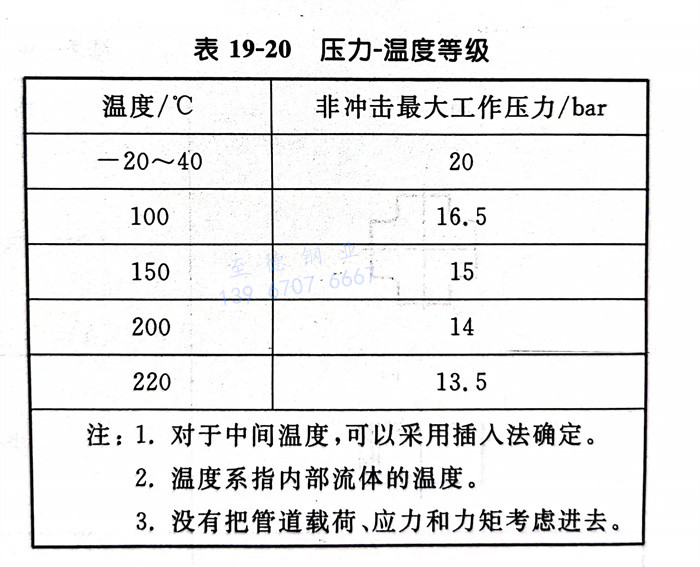

壓力(li)-溫度等級見(jian)表(biao)19-20。
4. 制造和材(cai)料
管件應采用鑄造、軋制、鍛造等方法制造。材料應為奧(ao)氏(shi)體不銹鋼(gang)，其屈服極限至少等于ISO 2604-2中所規定的鋼號為TS47的屈服極限。制造管件的材料應嚴格經過ISO 4991：1994《壓力用途的鑄鋼件》5.2條表1所規定的固溶化退火熱處理。
5. 螺紋
a. 螺(luo)紋的選擇
管(guan)件的螺紋(wen)(wen)應(ying)符(fu)合ISO7-1的規定。外螺紋(wen)(wen)及(ji)內螺紋(wen)(wen)錐度為1：16，但內螺紋(wen)(wen)可(ke)以為直(zhi)螺紋(wen)(wen)。
例外情況：活接頭螺母及其配合螺紋應(ying)符合ISO 68-1、ISO 228-1、ISO 261、ISO 262或ISO 724-的規定。
b. 倒角
螺紋端(duan)部應進行倒角。
6. 結(jie)構型式與(yu)尺寸
a. 總則
管件尺寸(cun)(cun)在(zai)圖19-14～圖19-27中(zhong)(zhong)及(ji)表19-21～表19-34中(zhong)(zhong)規(gui)定。未規(gui)定的(de)尺寸(cun)(cun)由制造廠(chang)自行處(chu)理。

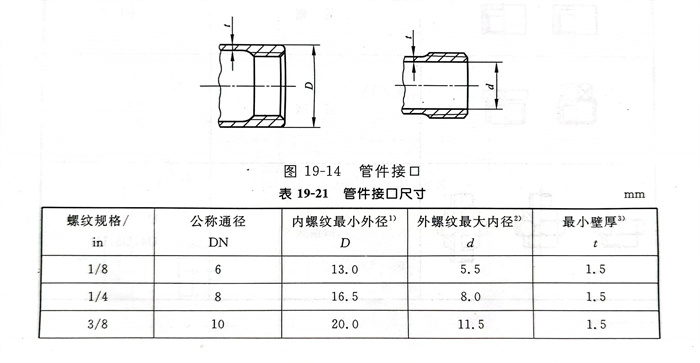

管件(jian)接口(kou)型式見圖19-14，尺寸見表(biao)19-21。

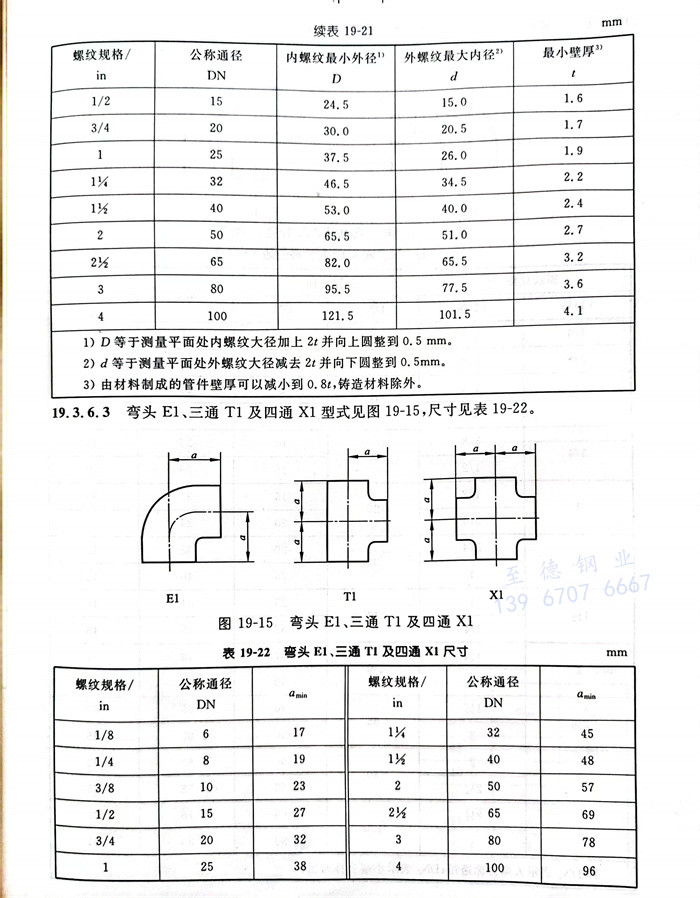

彎頭 E1、三通 T1 及四通 X1 型式(shi)見圖19-15，尺寸見表19-22。

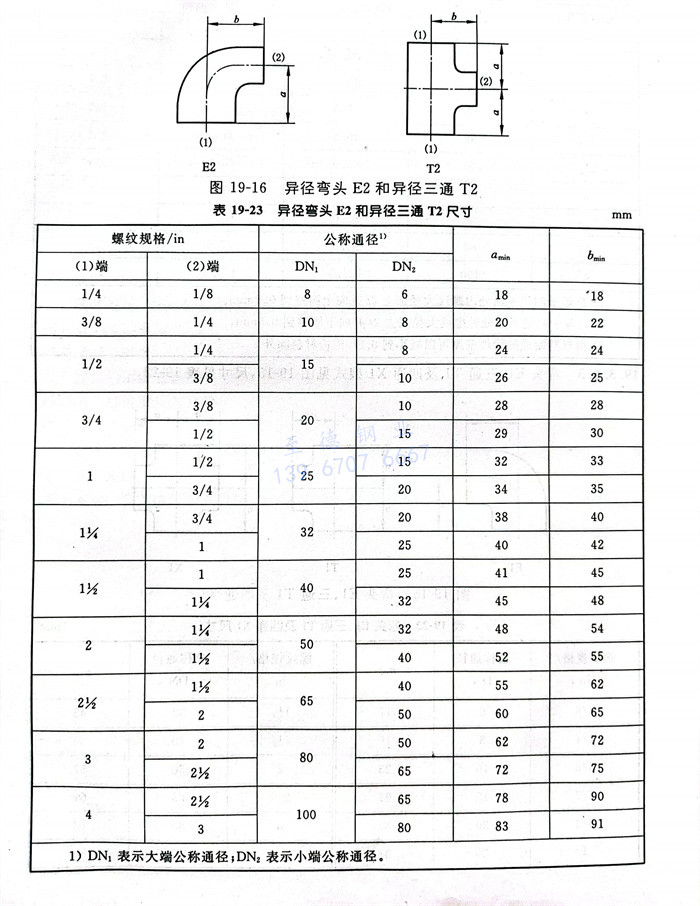

異(yi)徑彎頭 E2 和 異(yi)徑三通 T2 型(xing)式見圖19-16，尺寸見表(biao)19-23。

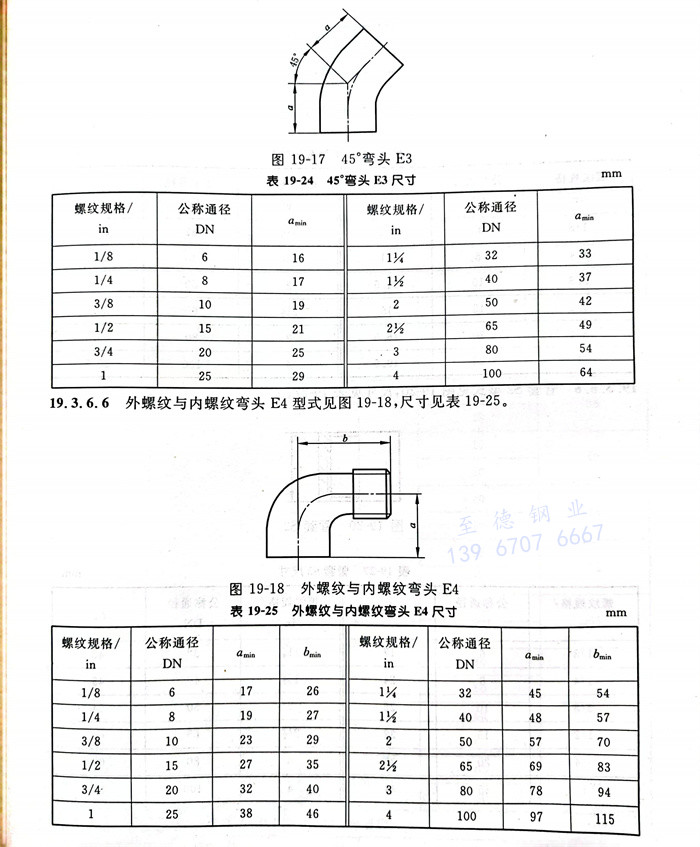

45°彎頭(tou) E3 型式見(jian)圖19-17，尺寸見(jian)表19-24。
外螺紋與(yu)內螺紋彎頭 E4 型式見圖(tu)19-18，尺寸見表19-25。

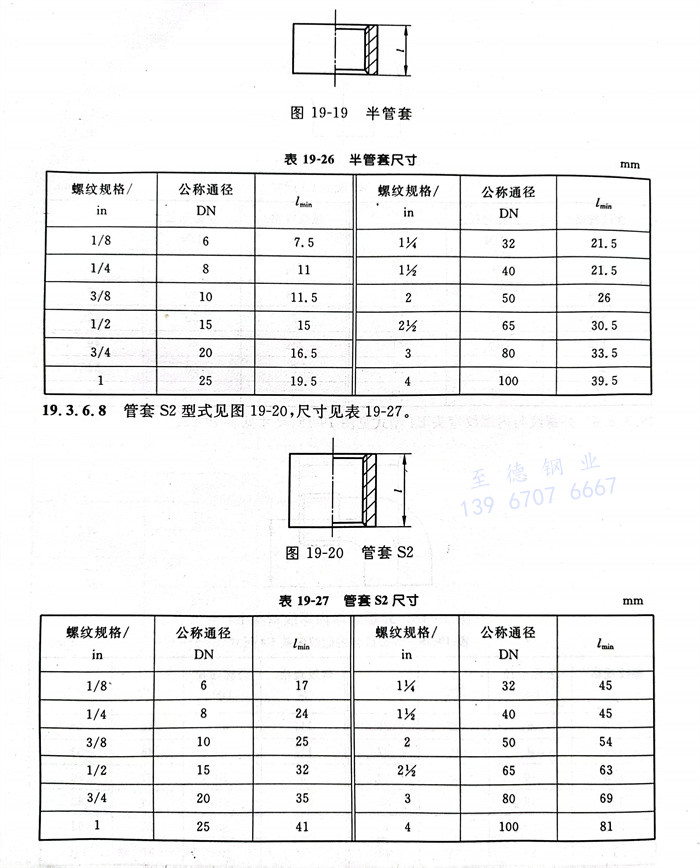

半(ban)管套(tao)S1 型(xing)式見(jian)圖19-19，尺寸見(jian)表19-26。
管套S2 型式見圖19-20，尺寸見表(biao)19-27。

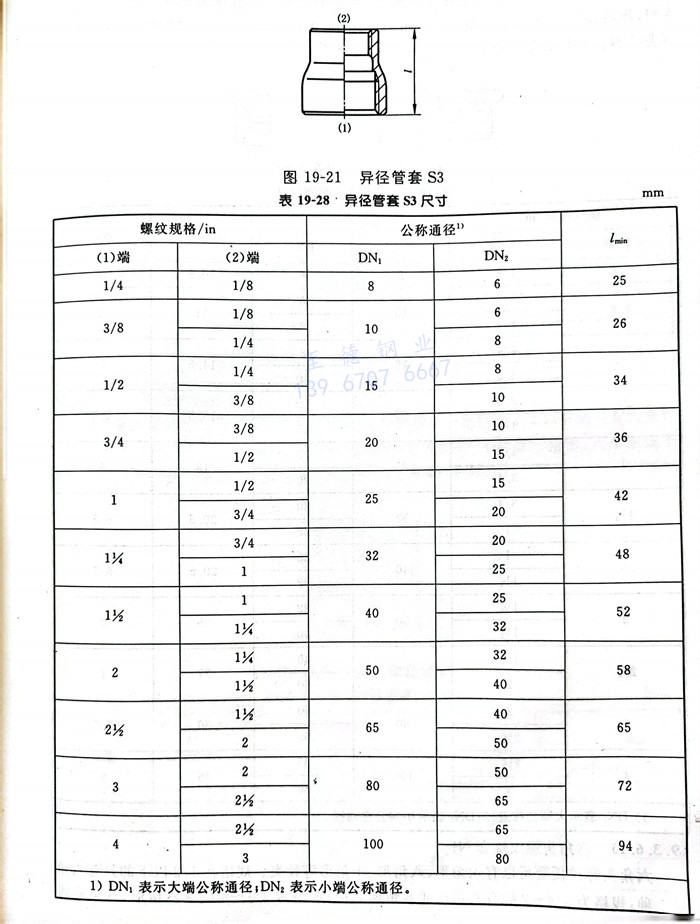

異徑管(guan)套S3 型式見(jian)圖19-21，尺寸見(jian)表19-28。
異(yi)徑塞孔管套B1

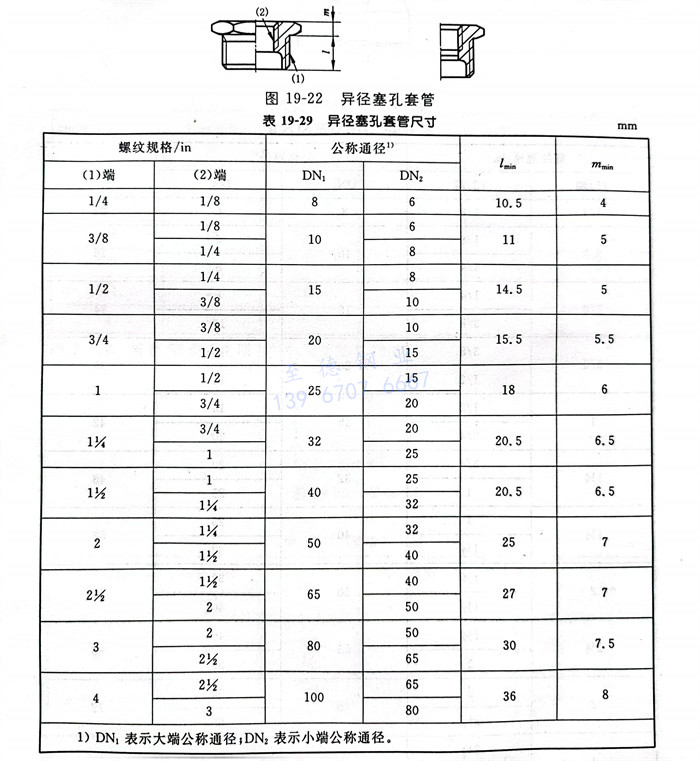

異徑塞孔管套可(ke)以(yi)有六角(jiao)(jiao)形(xing)(xing)(xing)、八角(jiao)(jiao)形(xing)(xing)(xing)、十角(jiao)(jiao)形(xing)(xing)(xing)等種(zhong)類。規(gui)(gui)格在1/2以(yi)下的只有六角(jiao)(jiao)形(xing)(xing)(xing)1種(zhong)；規(gui)(gui)格為3/4～2的有六角(jiao)(jiao)形(xing)(xing)(xing)或八角(jiao)(jiao)形(xing)(xing)(xing)2種(zhong)；規(gui)(gui)格為22～4的有六角(jiao)(jiao)形(xing)(xing)(xing)、八角(jiao)(jiao)形(xing)(xing)(xing)或十角(jiao)(jiao)形(xing)(xing)(xing)3種(zhong)。異徑塞孔管套B1型式見(jian)圖19-22，尺寸見(jian)表19-29。

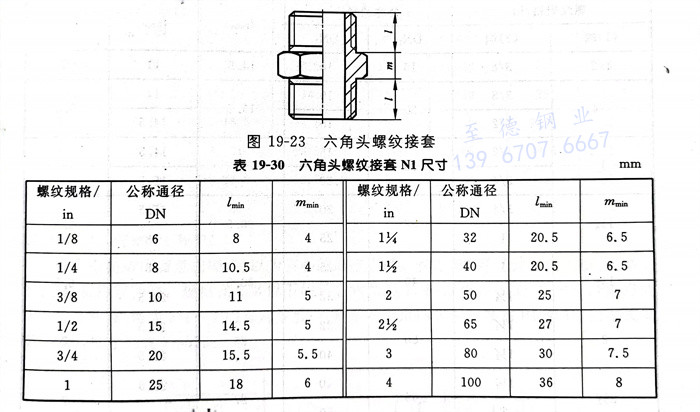

六角頭螺(luo)紋接套N1
六(liu)角(jiao)(jiao)頭螺紋接套可以有(you)六(liu)角(jiao)(jiao)形(xing)、八(ba)角(jiao)(jiao)形(xing)、十角(jiao)(jiao)形(xing)等種(zhong)類。規(gui)格(ge)(ge)在(zai)1/2以下的只有(you)六(liu)角(jiao)(jiao)形(xing)1種(zhong)；規(gui)格(ge)(ge)為3/4～2的有(you)六(liu)角(jiao)(jiao)形(xing)或八(ba)角(jiao)(jiao)形(xing)2種(zhong)；規(gui)格(ge)(ge)為2/2～4的有(you)六(liu)角(jiao)(jiao)形(xing)、八(ba)角(jiao)(jiao)形(xing)或十角(jiao)(jiao)形(xing)3種(zhong)，六(liu)角(jiao)(jiao)形(xing)螺紋接套型式 N1 見圖19-23，尺寸見表19-30。
異徑螺(luo)紋(wen)接套

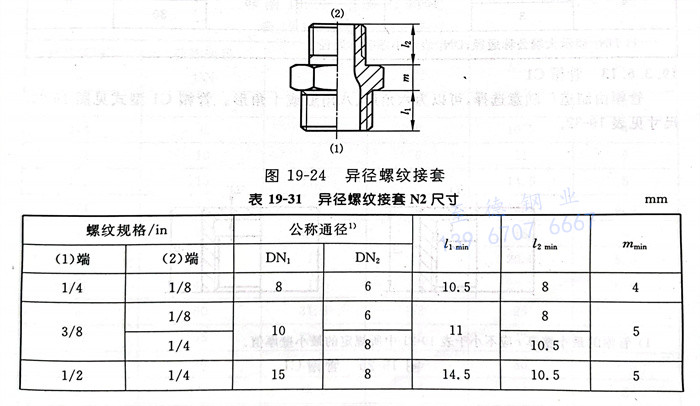

異徑螺紋接(jie)套可以有(you)六(liu)角(jiao)(jiao)(jiao)形(xing)、八角(jiao)(jiao)(jiao)形(xing)、十角(jiao)(jiao)(jiao)形(xing)等(deng)種類。規(gui)格(ge)在1/2以下的(de)只(zhi)有(you)六(liu)角(jiao)(jiao)(jiao)形(xing)1種；規(gui)格(ge)為3/4～2的(de)有(you)六(liu)角(jiao)(jiao)(jiao)形(xing)或(huo)八角(jiao)(jiao)(jiao)形(xing)2種；規(gui)格(ge)為2/2～4的(de)有(you)六(liu)角(jiao)(jiao)(jiao)形(xing)、八角(jiao)(jiao)(jiao)形(xing)或(huo)十角(jiao)(jiao)(jiao)形(xing)3種。異徑螺紋接(jie)套N2型(xing)式見圖19-24，尺(chi)寸見表19-31。

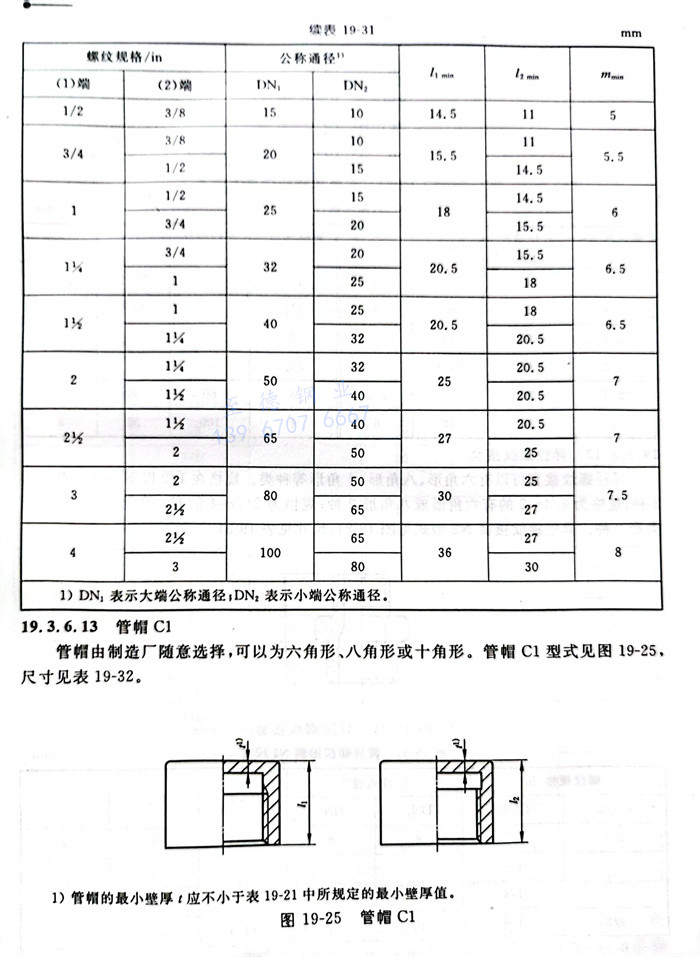

管帽(mao)C1

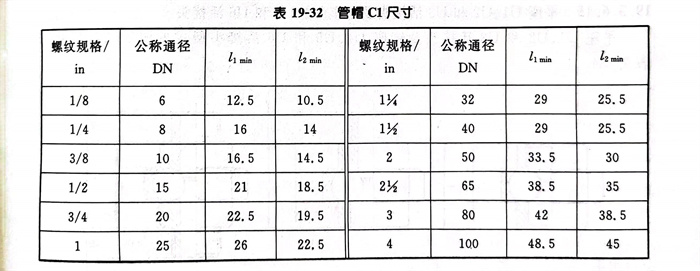

管帽(mao)由制造廠隨意選擇(ze)，可以為六(liu)角形、八(ba)角形或十角形。管帽(mao)C1型(xing)式見圖(tu)19-25，尺寸見表19-32。
管塞P1和P2

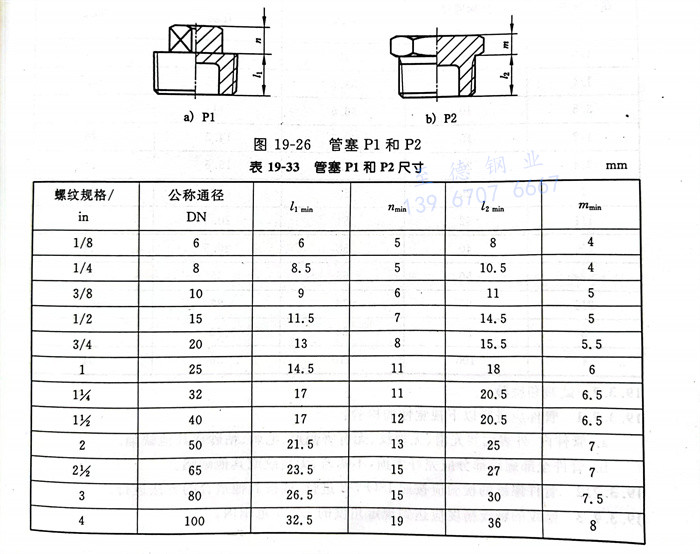

管塞由制造廠(chang)隨(sui)意選擇，可以為實心的(de)或(huo)空心的(de)。管塞P2可以為六(liu)角頭形(xing)、八角頭形(xing)、十角頭形(xing)等種(zhong)類。規(gui)格在1／2以下的(de)只有(you)六(liu)角形(xing)1種(zhong)；規(gui)格為3／4～2的(de)有(you)六(liu)角形(xing)或(huo)八角形(xing)2種(zhong)；規(gui)格為2％～4的(de)有(you)六(liu)角形(xing)、八角形(xing)或(huo)十角形(xing)3種(zhong)。管塞P1和P2的(de)型式見圖19-26，尺寸見表19-33。

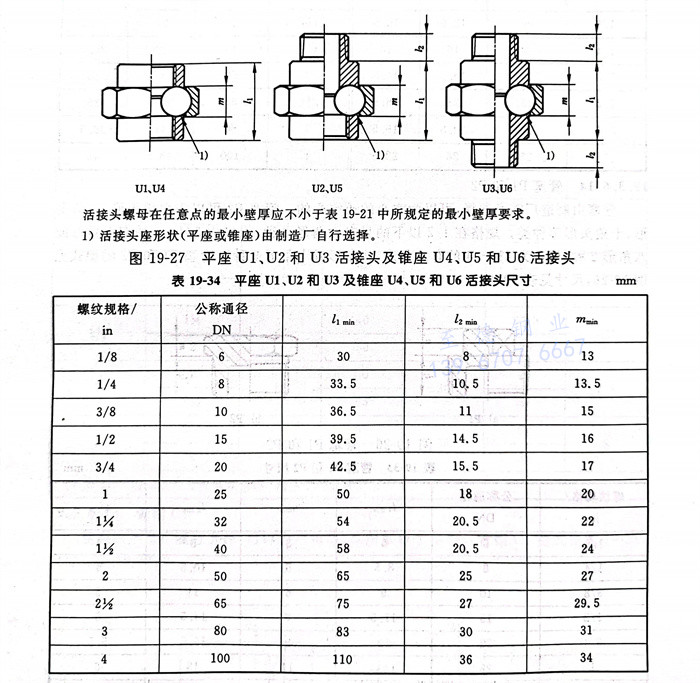

平座(zuo)U1、U2和U3活接頭(tou)及錐座(zuo)U4、U5和U6 活接頭(tou)
平座U1、U2和(he)(he)U3活接頭及錐(zhui)座U4、U5和(he)(he)U6活接頭型式(shi)見(jian)圖19-27，尺寸見(jian)表19-34。
7. 試(shi)驗和(he)檢驗
a. 管件應進行以下視(shi)覺性的檢驗：
管件內、外表面要光滑、無(wu)裂紋、無(wu)有害刮痕、毛刺(ci)、粘砂或其他缺陷。
管件全部螺(luo)紋部分應完好無損，不(bu)稀(xi)疏(shu)、無裂紋或其(qi)他缺陷。
b. 管件(jian)螺紋(wen)的檢驗應按照ISO 7-2進行，或按其(qi)他(ta)適合(he)的方法(fa)進行。
c. 螺紋的軸線精度(du)應達到規定角(jiao)度(du)的士0.5°范(fan)圍(wei)內。

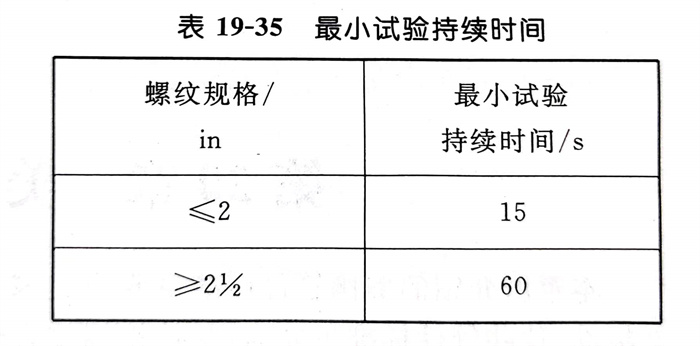

d. 當(dang)檢驗生(sheng)產(chan)的管件(jian)(jian)時(shi)，應(ying)對每一個管件(jian)(jian)進行下述(shu)試驗以保證管件(jian)(jian)不(bu)產(chan)生(sheng)泄漏。為了試驗管件(jian)(jian)，螺紋端要密封。當(dang)加壓(ya)使管件(jian)(jian)內部的壓(ya)力(li)達到6bar的空氣壓(ya)力(li)后，在保持此壓(ya)力(li)的同(tong)時(shi)，按表19-35所(suo)規定的最小試驗持續時(shi)間，觀察管件(jian)(jian)有無泄漏現象。
e. 水壓試(shi)驗(yan)可以在30 bar壓力下進(jin)行，以代替空氣壓力試(shi)驗(yan)。試(shi)驗(yan)方法和(he)試(shi)驗(yan)持續時間按(an)19.3.7.4條規定。
f. 由諸如鍛件、軋制棒料(liao)或擠壓管(guan)材等材料(liao)制成的管(guan)件，則不需要做(zuo)泄(xie)漏檢驗。
g. 管件應能夠通過晶(jing)間腐(fu)蝕試驗并合(he)格(ge)，晶(jing)間腐(fu)蝕試驗按ISO 4990《鑄鋼件交(jiao)貨的一(yi)般技術要(yao)求(qiu)》中的B．9.1條(tiao)進(jin)行(xing)。當做腐(fu)蝕試驗時，應對每(mei)一(yi)熱處理裝爐量(liang)的一(yi)根管件做試驗。
8. 印記
管件應以(yi)商標(biao)、材(cai)料代號或縮(suo)寫以(yi)及(ji)螺(luo)紋標(biao)記做印記。但是，當(dang)容納標(biao)志(zhi)的位置(zhi)不夠時，標(biao)志(zhi)可以(yi)省略。
9. 標記(ji)
①. 標記內容
符合(he) ISO 4144：2003（E）的(de)管件(jian)，應按以(yi)下內(nei)容依次(ci)進行標記：
a. 管件(jian)型式；
b. 標(biao)準編(bian)號ISO 4144；
c. 螺紋規格標記；
d. 符(fu)號（見表19-19）；
e. 材料(liao)。
②. 標記示例
具(ju)有材料牌號為(wei)TS47鋼、內(nei)圓(yuan)錐螺紋為(wei)Rc2的等徑內(nei)螺紋彎(wan)頭(tou)E1的標(biao)記為(wei)： 彎(wan)頭(tou) ISO 4144-Rc2E1 TS47
具有材料牌號為(wei)TS61鋼、內圓錐螺紋為(wei)Rc2、支(zhi)管為(wei)1％的(de)主管異徑三通T2的(de)標記為(wei)： 異(yi)徑三通 ISO 4144-Rc2 × 1/4 T2 TS61
