一(yi)、不銹(xiu)鋼(gang)卡壓式管件

1. 標記

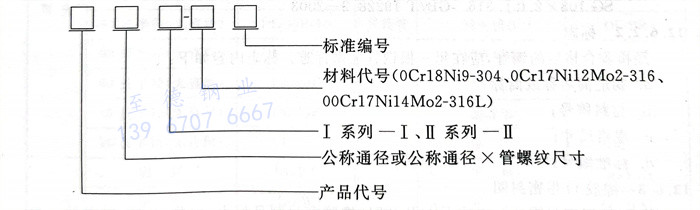

  a. 標記方法

    產品標記由產品代號、規格（公稱通徑或公稱通徑×管螺紋尺寸）、系列代號（Ⅰ系列或Ⅱ系列）、材料代號和標準編號組成。

  b. 標記示例

    公稱通徑為DN20，不銹鋼管外徑為Ⅰ系列，材料為0Cr18Ni9的不銹鋼等徑接頭標記為： 管件 SC DN 20Ⅰ-304  GB/T 19228.1-2003

    公稱(cheng)通徑(jing)為DN32×20，不銹(xiu)鋼管(guan)(guan)外徑(jing)為Ⅱ系列(lie)，材料為0Cr17Ni12Mo2的不銹(xiu)鋼異徑(jing)三(san)通標記為： 管(guan)(guan)件 T（R）DN 32×20 Ⅱ-316 GB／T 19228.1-2003

    公稱通徑為DN40mm，管螺(luo)紋為R1 11/2，不(bu)銹鋼管外徑為Ⅰ系列(lie)，材料為00Cr17Ni14Mo2的不(bu)銹鋼外螺(luo)紋轉換接(jie)頭標記為：管件(jian) ETC DN40×R111/2Ⅰ-316L GB／T 19228.1-2003

 2. 標志

    經檢(jian)驗(yan)合(he)格(ge)后的管件(jian)上應標(biao)上制造(zao)商商標(biao)和規格(ge)的標(biao)志。

二、薄壁不銹鋼管(guan)

 1. 標記

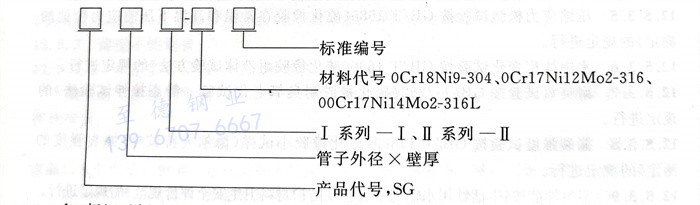

  a. 標記方法

    產品標記由產品代號、管子外徑×壁厚、系列代號（Ⅰ系列或Ⅱ系列）、材料代號和標準編號組成。

  b. 標記示(shi)例

    公稱通徑為DN20，Ⅱ系列管件連接用管子外徑為22.22mm，壁厚為1.0mm，材料為0Cr18Ni9的不(bu)銹(xiu)鋼卡(ka)壓式管件連接用薄壁不銹鋼管標記為：SG 22.22×1.0 Ⅱ-304 GB/T 19228.2-2003

  公稱通徑為(wei)DN100，Ⅰ系列管(guan)(guan)件連接(jie)用管(guan)(guan)子外徑為(wei)108mm，壁厚為(wei)2.0mm，材料為(wei)0Cr17Ni12Mo2的(de)不銹(xiu)鋼卡壓式管(guan)(guan)件連接(jie)用薄壁不銹(xiu)鋼管(guan)(guan)標記為(wei)：SG 108×2.0Ⅰ-316 -GB/T 19228.2-2003

 2. 標志

  經檢驗合格后的鋼管(guan)，應在每一(yi)根鋼管(guan)上做標志。標志內(nei)容如(ru)下：

  a. 制造商名稱或商標；

  b. 材料牌(pai)號；

  c. 規格尺(chi)寸；

  d. 標準編號。

三、橡膠(jiao)O形密封圈(quan)

  橡膠O形密(mi)封(feng)(feng)圈的標(biao)志(zhi)(zhi)按GB/T 5721《橡膠密(mi)封(feng)(feng)制(zhi)品標(biao)志(zhi)(zhi)、包裝、運輸、貯存的一般規(gui)定(ding)》的規(gui)定(ding)進(jin)行。
