1. ASME B31.3壁厚設計計算與對比分(fen)析

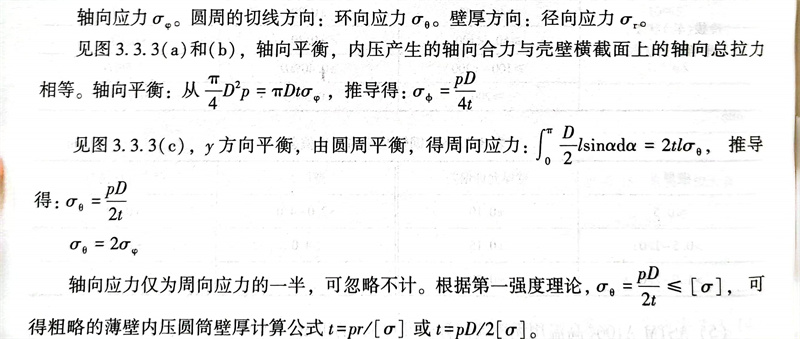

從(cong)上(shang)面(mian)的(de)推(tui)導過(guo)程可(ke)知(zhi)，對于(yu)理想的(de)薄壁(bi)圓筒(tong)管狀設備，如(ru)果要使其強度承受(shou)給定內壓而不(bu)(bu)致破壞(huai)，所(suo)取的(de)計(ji)(ji)算厚(hou)度應(ying)與(yu)內壓和管子(zi)直徑的(de)乘積成(cheng)正(zheng)比，與(yu)材料的(de)許用(yong)應(ying)力成(cheng)反(fan)比。經過(guo)多(duo)年發(fa)展和對公式的(de)不(bu)(bu)斷修正(zheng)，形成(cheng)了目前(qian)廣泛認可(ke)的(de)ASME B31.3經典壁(bi)厚(hou)計(ji)(ji)算公式（3.3.4）或式（3.3.5）。
2. ASME B31.3管道壁(bi)厚(hou)計算方法(fa)
（1）管道的直(zhi)管部分(fen)所要求的厚度應按公(gong)式（3.3.4）確(que)定：
tm=t+c (3.3.4)
考慮到鋼(gang)廠的負偏差，應選用(yong)管(guan)道最小壁厚T≥tm
（2）直管的壓(ya)力設(she)計(ji)公式中的代號意義如(ru)下(xia)：
c--機械裕量（螺(luo)紋(wen)或(huo)溝槽深度）與腐蝕和(he)磨(mo)蝕裕量的總和(he)。對于帶(dai)螺(luo)紋(wen)的組件(jian)，應(ying)采用(yong)公稱螺(luo)紋(wen)深度（ASME B1.20.1的尺寸h或(huo)相當的尺寸）；對于沒(mei)有規(gui)定公差的機加工表面(mian)或(huo)槽，應(ying)在規(gui)定的切削深度加上0.5mm（0.02in）的公差；
d--管(guan)(guan)道內徑。對于壓力設計計算時，管(guan)(guan)道內徑應是采購技術條件下(xia)的最大值；
D--管道的外徑，如標準或技術條件(jian)表列或實測(ce)；
E--ASME B31.3表A-1A或A1-1B所列質量(liang)系數；
p--設計內壓(ya)(ya)（表(biao)壓(ya)(ya)）；
S--材(cai)料(liao)的許用應力，見ASME B31.3表A-1；
T--管壁厚(hou)（實測或(huo)按(an)采購技術(shu)條件中(zhong)的(de)最小壁厚(hou)）；
tm--包括機加工、腐蝕(shi)和磨蝕(shi)裕量在內的所(suo)需最(zui)小厚度；
t--壓力(li)設(she)計厚(hou)度；
W--焊縫(feng)結構強(qiang)度降低系(xi)數。
W 是考慮蠕變(bian)溫度下新(xin)加的(de)(de)一(yi)個小于(yu)或等于(yu)1的(de)(de)系數。實(shi)際上式（3.3.5）和式（3.3.6）最初來源(yuan)于(yu)較(jiao)精確且較(jiao)復雜的(de)(de)拉美（Lamé）公式（在1883年提(ti)出(chu)）的(de)(de)經(jing)驗近似式。
焊縫接(jie)頭強(qiang)度(du)(du)降低系(xi)數W是引起(qi)焊縫接(jie)頭失效的(de)(de)名義應力與(yu)相同持久(jiu)時(shi)間母材(cai)失效的(de)(de)名義應力的(de)(de)比，在(zai)缺少更多可用數據的(de)(de)情(qing)況(kuang)下（如蠕變(bian)試驗），對(dui)于所有材(cai)料，在(zai)溫度(du)(du)不大于510℃（950℉）時(shi)，應取為(wei)1.0，在(zai)溫度(du)(du)815℃（1500°℉）時(shi)，應取為(wei)0.5。中間溫度(du)(du)的(de)(de)強(qiang)度(du)(du)降低系(xi)數應使用線性(xing)內插法取得。對(dui)于溫度(du)(du)高于815℃（1500°℉）的(de)(de)情(qing)況(kuang)，由(you)設計者負(fu)責確定強(qiang)度(du)(du)降低系(xi)數。
使(shi)用(yong)焊(han)(han)縫接頭(tou)的蠕變試(shi)(shi)驗來確(que)定強度降低(di)系數時，宜使(shi)用(yong)全厚度橫(heng)截面焊(han)(han)縫試(shi)(shi)樣試(shi)(shi)驗，其持久時間不低(di)于(yu)1000h。除非設計者考慮由(you)于(yu)橫(heng)穿焊(han)(han)縫應(ying)力重新分配的影響，應(ying)使(shi)用(yong)全厚度焊(han)(han)縫試(shi)(shi)樣。
Y--當t/D/6時(shi)從ASME B31.3表(biao)查得(de)(de)系數(shu)，見(jian)表(biao)3.3.18。對于中(zhong)間溫度，Y值可用內插(cha)法求得(de)(de)。
（3）承受內壓的直管。

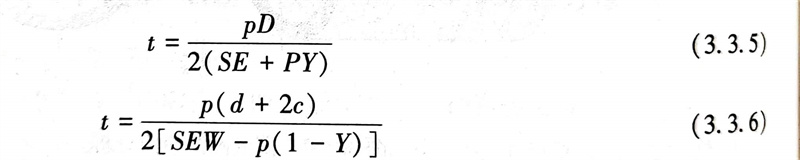

①. 當(dang)t＜D/6時(shi)，直管的內壓設(she)計厚度(du)，應不(bu)小于式(shi)(shi)（3.3.5）或(huo)式(shi)(shi)（3.3.6）計算出的厚度(du)：
②. 當t≥D/6時(shi)或p/SE>0.385時(shi)，直(zhi)管的內(nei)壓設計厚(hou)度要對諸如(ru)失效(xiao)機(ji)理、疲(pi)勞影響和熱應力等(deng)因素予以特殊考慮(lv)。
（4）承(cheng)受外壓的(de)直管。
確定承受外壓的(de)直管(guan)的(de)壁厚(hou)和剛(gang)性加強要求(qiu)時，應(ying)遵照BPV規范VII卷第1冊UG-28至UG-30規定的(de)程序，使(shi)用UG-29規定的(de)兩剛(gang)性加強圈斷面中心線間長度(du)作為設計長度(du)Lo。作為例外的(de)是當P.2的(de)S值(zhi)應(ying)是在設計溫度(du)下管(guan)道材料下列數值(zhi)中較小值(zhi)：
①. 1.5倍(bei)ASME B31.3附錄表(biao)A-1的許(xu)用(yong)應力；
②. 0.9倍列于第II卷D篇表Y-1相應材料屈(qu)服強度。
（第VII卷中(zhong)的(de)符號D。相當(dang)于ASME B31.3中(zhong)的(de)D）
