一、管廊管道(dao)配(pei)管設計的一般要(yao)求
①. 管廊(lang)上進出裝置(zhi)的管道方位和(he)標高應與相鄰裝置(zhi)或(huo)全廠性管廊(lang)協調。
②. 對于分期(qi)建設(she)的裝置(zhi)(zhi)(zhi)，管(guan)道布置(zhi)(zhi)(zhi)應(ying)符合(he)分期(qi)建設(she)的要求，如(ru)管(guan)廊上總(zong)管(guan)的端點采用法蘭連接或設(she)置(zhi)(zhi)(zhi)切斷閥門。
③. 全廠(chang)性(xing)管(guan)廊或管(guan)墩上（包括(kuo)穿越管(guan)涵(han)）應留有10％～30％的裕(yu)(yu)量(liang)，并考(kao)慮其載荷。裝置管(guan)廊宜留有10％～20％的裕(yu)(yu)量(liang)，并考(kao)慮其載荷。
管(guan)(guan)廊(lang)上大(da)口徑(jing)管(guan)(guan)子可以排(pai)在管(guan)(guan)廊(lang)兩側靠近(jin)(jin)柱子位(wei)(wei)置，小管(guan)(guan)排(pai)在中(zhong)間(jian)。管(guan)(guan)廊(lang)宜有10％～30％的(de)預(yu)留空間(jian)，需要根據具體項目估計。如果(guo)預(yu)留的(de)為大(da)口徑(jing)管(guan)(guan)子，則(ze)空余的(de)位(wei)(wei)置在靠近(jin)(jin)柱子的(de)管(guan)(guan)廊(lang)一側，而(er)不是中(zhong)間(jian)預(yu)留，如果(guo)預(yu)留空間(jian)管(guan)(guan)子口徑(jing)未(wei)知(zhi)，可中(zhong)間(jian)空余。
④. 大(da)直徑管(guan)(guan)道(dao)宜(yi)靠近管(guan)(guan)廊柱子布置(zhi)，小直徑、氣體管(guan)(guan)道(dao)和(he)公用(yong)物料管(guan)(guan)道(dao)宜(yi)布置(zhi)在管(guan)(guan)廊的(de)中間(jian)。大(da)直徑管(guan)(guan)道(dao)盡量(liang)靠近管(guan)(guan)廊柱子布置(zhi)，有利于(yu)管(guan)(guan)廊的(de)結構設計，經濟(ji)合理。

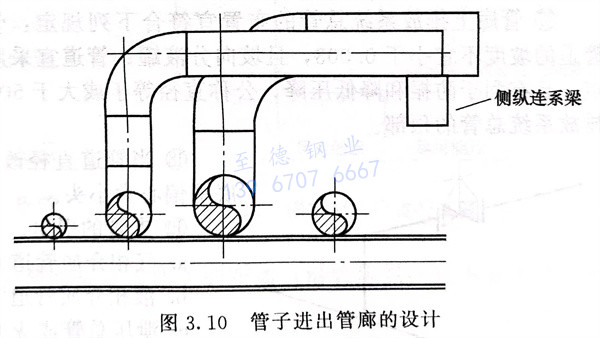

⑤. 需要熱(re)補(bu)償的管(guan)道宜(yi)布置在管(guan)廊(lang)一(yi)側(ce)，便于集中設置“II”形補(bu)償器。管(guan)子在進(jin)出管(guan)廊(lang)時，宜(yi)統一(yi)標高(gao)，并在管(guan)廊(lang)的側(ce)縱(zong)連系(xi)梁上(shang)統一(yi)支撐，見圖3.10。

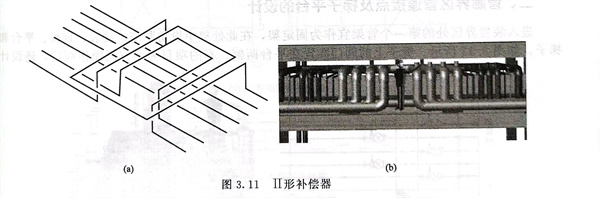

高溫管道的(de)“II”形補(bu)償(chang)器應(ying)(ying)設在兩個固定(ding)架的(de)中間。當(dang)有兩根以上高溫管道時，補(bu)償(chang)器應(ying)(ying)盡可能套著(zhu)布置(zhi)，且補(bu)償(chang)量大的(de)管道布置(zhi)在外(wai)側(ce)，如圖(tu)3.11所示。為不影(ying)響其他管道的(de)布置(zhi)，補(bu)償(chang)器應(ying)(ying)高出(chu)1000mm以上（或根據項目實(shi)際情況確(que)定(ding)）。在補(bu)償(chang)器的(de)兩側(ce)應(ying)(ying)設導向架。
⑥. 采用(yong)II形(xing)補償(chang)器的(de)液相、氣(qi)液相、蒸汽管(guan)道應設置放(fang)凈管(guan)。
⑦. 介質(zhi)操作(zuo)溫度(du)等(deng)(deng)于(yu)或高(gao)于(yu)250℃的管道(dao)宜布置在上層；布置在下(xia)層的介質(zhi)操作(zuo)溫度(du)等(deng)(deng)于(yu)或高(gao)于(yu)250℃的管道(dao)可布置在外(wai)側，但不應與液(ye)化(hua)烴管道(dao)相(xiang)鄰。
⑧. 蒸(zheng)汽、裝置空(kong)(kong)氣、氮氣、儀表空(kong)(kong)氣等公用物料管道(dao)及工藝(yi)氣體管道(dao)宜(yi)布(bu)置在上層。
⑨. 液(ye)化烴(jing)和(he)腐蝕性(xing)介質管(guan)(guan)道(dao)宜(yi)布置在(zai)下(xia)層，但腐蝕性(xing)介質管(guan)(guan)道(dao)不應布置在(zai)電(dian)動機的(de)正(zheng)上方。低溫介質管(guan)(guan)道(dao)宜(yi)布置在(zai)下(xia)層。液(ye)化烴(jing)和(he)腐蝕性(xing)介質管(guan)(guan)道(dao)布置在(zai)下(xia)層，一旦發生泄漏，不會影(ying)響到管(guan)(guan)廊上的(de)其他管(guan)(guan)道(dao)，減小事(shi)故的(de)危害。
⑩. 低溫(wen)介質管(guan)道(dao)(dao)、液化烴管(guan)道(dao)(dao)和其他(ta)應避免受熱(re)的(de)(de)管(guan)道(dao)(dao)不(bu)應布(bu)置在熱(re)介質管(guan)道(dao)(dao)的(de)(de)正上方或與不(bu)保溫(wen)的(de)(de)熱(re)介質管(guan)道(dao)(dao)相(xiang)鄰布(bu)置。
?. 工藝管(guan)道應根(gen)據兩(liang)端所連接設備管(guan)口(kou)的標高(gao)可布置在上層或下層，以便做到“步步低”或“步步高(gao)”。
?. 氫(qing)氣(qi)管道與其他管道共架敷設或(huo)分層(ceng)布置時，氫(qing)氣(qi)管道宜布置在外側(ce)并在上(shang)層(ceng)。
?. 電(dian)纜槽架(jia)和儀(yi)表(biao)槽架(jia)宜布置在(zai)上層，以(yi)便于分層管理。槽架(jia)的附近或正(zheng)下方不應布置有(you)熱(re)影響(xiang)的管道。
?. 氧氣(qi)管(guan)(guan)道(dao)(dao)(dao)與(yu)可(ke)燃(ran)氣(qi)體、可(ke)燃(ran)液體管(guan)(guan)道(dao)(dao)(dao)共(gong)架敷設時應(ying)布(bu)置(zhi)在一(yi)側，不宜布(bu)置(zhi)在可(ke)燃(ran)氣(qi)體、可(ke)燃(ran)液體管(guan)(guan)道(dao)(dao)(dao)的(de)(de)正上方(fang)或正下方(fang)；平(ping)行(xing)布(bu)置(zhi)時凈距(ju)不應(ying)小于500mm，交叉布(bu)置(zhi)時凈距(ju)不應(ying)小于250mm。當管(guan)(guan)道(dao)(dao)(dao)采用焊接(jie)連接(jie)結(jie)構并無(wu)閥門時，平(ping)行(xing)布(bu)置(zhi)時凈距(ju)可(ke)取250mm。兩(liang)類管(guan)(guan)道(dao)(dao)(dao)之(zhi)間宜用公(gong)用工程管(guan)(guan)道(dao)(dao)(dao)隔開。GB50160《石油化工企業設計防火規范》和GB 50316《工業金屬(shu)管(guan)(guan)道(dao)(dao)(dao)設計規范》也(ye)是這樣規定的(de)(de)。
?. 管道上(shang)的閥門(men)、法蘭(lan)或活(huo)接頭應靠(kao)近管廊梁布置。
?. 管廊上(shang)有(you)坡度(du)要(yao)求的管道，可采取調(diao)整管托(tuo)高度(du)、管托(tuo)上(shang)加型鋼(gang)或鋼(gang)板上(shang)加墊(dian)枕等措施。
?. 管(guan)廊(lang)上(shang)排放系(xi)統(tong)總管(guan)的(de)布置宜(yi)符合(he)下列規定：管(guan)道宜(yi)布置在(zai)管(guan)廊(lang)的(de)頂層或柱子上(shang)方(fang)；管(guan)道的(de)坡度(du)不宜(yi)小(xiao)于(yu)(yu)(yu)0.003，且坡向分液罐(guan)；管(guan)道宜(yi)采用自然補償的(de)方(fang)式；考慮到兩相流的(de)特點，且有利于(yu)(yu)(yu)防振和降(jiang)低壓降(jiang)，公稱直徑(jing)等(deng)于(yu)(yu)(yu)或大于(yu)(yu)(yu)50mm的(de)支管(guan)，應順介(jie)質流向45°斜接(jie)至(zhi)排放系(xi)統(tong)總管(guan)的(de)頂部。
?. 當管(guan)道直徑改變時，為(wei)保持管(guan)底標高一致，應采用(yong)底平偏心大(da)小頭。
?. 支管的引出。
a. 氣(qi)相介質管(guan)道(dao)宜(yi)從總管(guan)上部引出。
b. 液相(xiang)介質管道(dao)宜(yi)從(cong)總管下部引出。
c. 泄壓總(zong)管或火炬總(zong)管上的支管應順介質流向與(yu)總(zong)管成45°斜接。

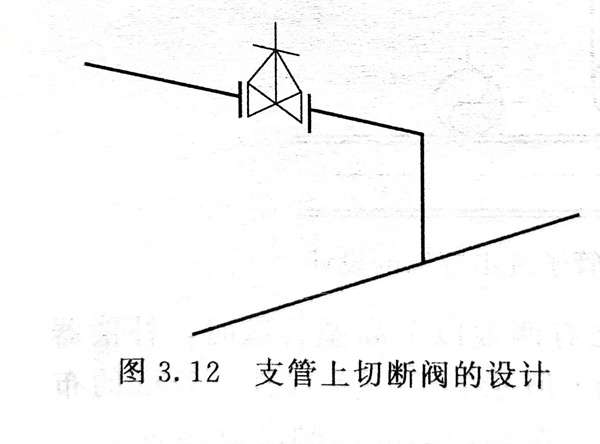

d. 支管上(shang)若安(an)(an)裝切斷閥時，閥門應安(an)(an)裝在(zai)靠近主管的(de)水平段(duan)上(shang)，見圖3.12。
二、管廊界(jie)區管道接點(dian)及(ji)梯子平(ping)臺的設計

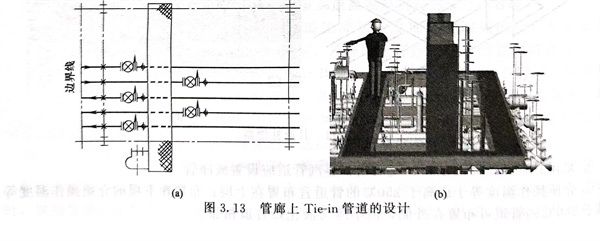

進入裝(zhuang)置(zhi)界區(qu)處的(de)第一個管架宜作(zuo)為固定架，在此處集(ji)中設(she)切(qie)斷閥(fa)(fa)、儀表、盲板、平(ping)臺和梯子，如圖3.13所示。管子上的(de)閥(fa)(fa)門(men)布置(zhi)在平(ping)臺兩(liang)側。有(you)的(de)項目為了方(fang)便操作(zuo)閥(fa)(fa)門(men)，還設(she)計(ji)了閥(fa)(fa)門(men)伸長桿(gan)。
界區閥(fa)(fa)(fa)門(men)附(fu)近一般有(you)(you)排凈閥(fa)(fa)(fa)門(men)，有(you)(you)的項目為了便于(yu)操作維護這些閥(fa)(fa)(fa)門(men)，在這一跨管廊管道底部通鋪了箅子板。
