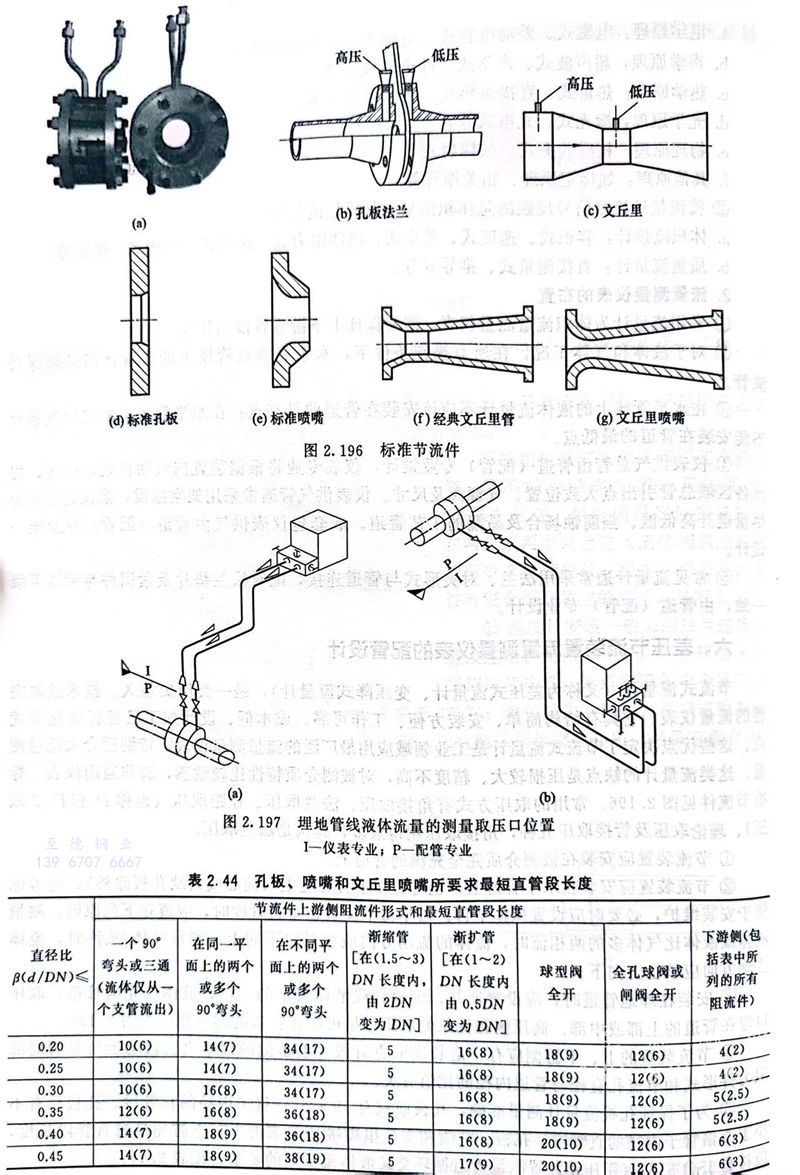

節流(liu)式(shi)流(liu)量(liang)(liang)(liang)計(ji)(ji)（又稱(cheng)為差壓(ya)(ya)(ya)式(shi)流(liu)量(liang)(liang)(liang)計(ji)(ji)、變壓(ya)(ya)(ya)降式(shi)流(liu)量(liang)(liang)(liang)計(ji)(ji)），是(shi)一(yi)類(lei)歷史悠久(jiu)、技術成(cheng)熟完善(shan)的(de)流(liu)量(liang)(liang)(liang)儀(yi)表。它具有結構簡單、安(an)裝方便、工(gong)(gong)作(zuo)可靠(kao)、成(cheng)本低、設計(ji)(ji)加工(gong)(gong)已(yi)經標準(zhun)化(hua)等(deng)優點(dian)(dian)。這些優點(dian)(dian)決定了節流(liu)式(shi)流(liu)量(liang)(liang)(liang)計(ji)(ji)是(shi)工(gong)(gong)業(ye)領域(yu)應用(yong)(yong)最廣(guang)泛的(de)流(liu)量(liang)(liang)(liang)測(ce)(ce)量(liang)(liang)(liang)儀(yi)表，特別適(shi)合(he)大(da)流(liu)量(liang)(liang)(liang)測(ce)(ce)量(liang)(liang)(liang)。這類(lei)流(liu)量(liang)(liang)(liang)計(ji)(ji)的(de)缺點(dian)(dian)是(shi)壓(ya)(ya)(ya)損較大(da)、精度不高，對(dui)被測(ce)(ce)介(jie)質特性比較敏感，屬(shu)非通用(yong)(yong)儀(yi)表。標準(zhun)節流(liu)件見圖2.196。常(chang)用(yong)(yong)的(de)取(qu)(qu)壓(ya)(ya)(ya)方式(shi)有角接取(qu)(qu)壓(ya)(ya)(ya)、法蘭(lan)取(qu)(qu)壓(ya)(ya)(ya)、徑距取(qu)(qu)壓(ya)(ya)(ya)（也(ye)稱(cheng)D和(he)D／2取(qu)(qu)壓(ya)(ya)(ya)）、理論取(qu)(qu)壓(ya)(ya)(ya)及管(guan)接取(qu)(qu)壓(ya)(ya)(ya)五(wu)種，角接取(qu)(qu)壓(ya)(ya)(ya)用(yong)(yong)得最多，其次是(shi)法蘭(lan)取(qu)(qu)壓(ya)(ya)(ya)。

  ①. 節流裝置應安裝在被測介質(zhi)完全充滿(man)的(de)管道(dao)上。

  ②. 節流(liu)裝(zhuang)(zhuang)置應(ying)(ying)安裝(zhuang)(zhuang)在(zai)水平管(guan)道上(shang)，也可裝(zhuang)(zhuang)在(zai)垂(chui)直管(guan)道上(shang)（偏(pian)心或圓(yuan)缺孔(kong)板(ban)除外），應(ying)(ying)考(kao)慮(lv)便于安裝(zhuang)(zhuang)維護，必要(yao)時(shi)應(ying)(ying)設置操作(zuo)平臺。若不(bu)得(de)不(bu)安裝(zhuang)(zhuang)在(zai)垂(chui)直管(guan)段時(shi)，應(ying)(ying)遵守(shou)下(xia)列原(yuan)則：測量液體(ti)(ti)(ti)(ti)(ti)或液體(ti)(ti)(ti)(ti)(ti)比氣體(ti)(ti)(ti)(ti)(ti)多的兩相(xiang)流(liu)時(shi)，流(liu)體(ti)(ti)(ti)(ti)(ti)的流(liu)動(dong)方向(xiang)應(ying)(ying)該是(shi)自下(xia)向(xiang)上(shang)；測量氣體(ti)(ti)(ti)(ti)(ti)／蒸汽時(shi)，流(liu)體(ti)(ti)(ti)(ti)(ti)流(liu)動(dong)方向(xiang)應(ying)(ying)該自上(shang)向(xiang)下(xia)。

  ③. 安裝在埋地管(guan)道(dao)(dao)時，應設置地井(jing)。埋地管(guan)線液體(ti)流量的測量，液體(ti)應充滿管(guan)道(dao)(dao)，取(qu)壓(ya)(ya)口應在管(guan)道(dao)(dao)的上部或(huo)中部。高壓(ya)(ya)側(ce)(ce)和低(di)壓(ya)(ya)側(ce)(ce)取(qu)壓(ya)(ya)口盡可能(neng)在管(guan)道(dao)(dao)的同一側(ce)(ce)，見圖2.197。

  ④. 節(jie)流(liu)裝置的(de)(de)上(shang)、下游(you)側(ce)應有(you)一定長(chang)度的(de)(de)直管(guan)段(duan)(duan)。上(shang)游(you)側(ce)的(de)(de)最(zui)小直管(guan)段(duan)(duan)與上(shang)游(you)側(ce)的(de)(de)局部阻力(li)件形式和節(jie)流(liu)孔直徑與管(guan)道(dao)內(nei)徑的(de)(de)比值有(you)關。

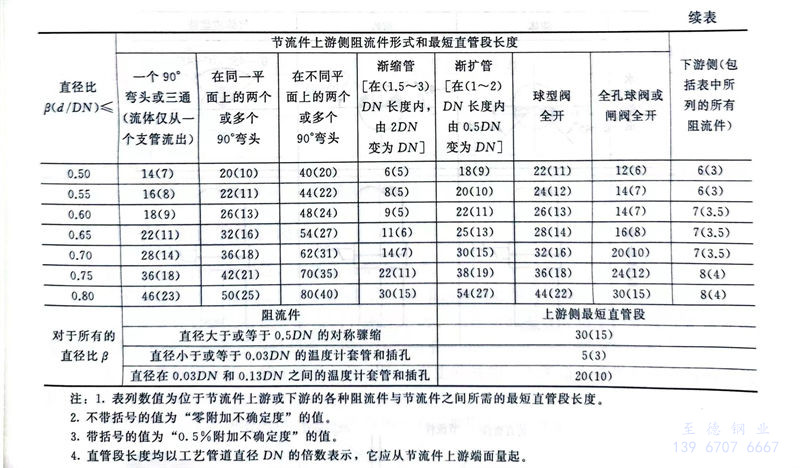

  ⑤.為了保證孔(kong)(kong)板流量(liang)(liang)計測(ce)量(liang)(liang)準確，孔(kong)(kong)板前宜有(you)15～20倍(bei)(bei)管(guan)(guan)子(zi)內(nei)(nei)徑(jing)的(de)直(zhi)管(guan)(guan)段(duan)(duan)(duan)，孔(kong)(kong)板后(hou)有(you)不小于5倍(bei)(bei)管(guan)(guan)子(zi)內(nei)(nei)徑(jing)的(de)直(zhi)管(guan)(guan)段(duan)(duan)(duan)，孔(kong)(kong)板、噴嘴和文丘里噴嘴所要求(qiu)的(de)上、下游側最短直(zhi)管(guan)(guan)段(duan)(duan)(duan)長度，應符合ISO 5167《用壓差裝置測(ce)量(liang)(liang)管(guan)(guan)道循環(huan)交叉液(ye)體流量(liang)(liang)》的(de)要求(qiu)，見表2.44。

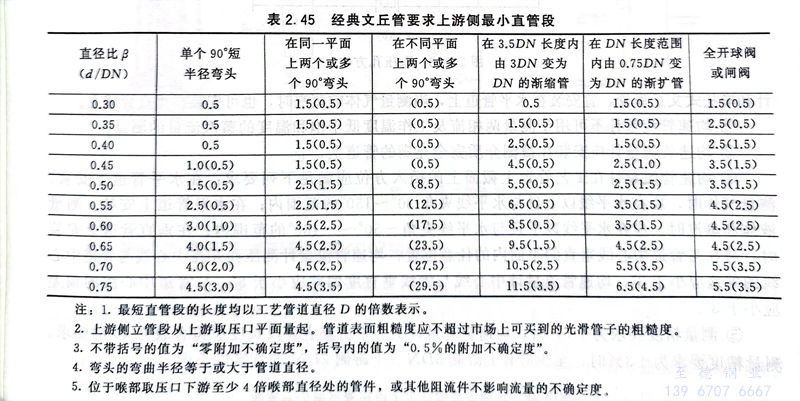

  ⑥. 經(jing)典文(wen)丘里管所要求的(de)上游(you)側(ce)最(zui)短(duan)直(zhi)(zhi)管段(duan)長度見(jian)表2.45，下游(you)側(ce)直(zhi)(zhi)管段(duan)，從喉部(bu)取壓孔處起計算，應為喉管直(zhi)(zhi)徑(jing)的(de)4倍。

注(zhu)：1. 最短直管(guan)段的長(chang)度均以工藝管(guan)道直徑D的倍數表(biao)示。

      2. 上游側(ce)立管段從(cong)上游取壓口平面量起(qi)。管道表面粗糙度(du)應不超(chao)過(guo)市場上可(ke)買到的(de)光滑管子的(de)粗糙度(du)。

      3. 不帶括號的(de)(de)值為“零附(fu)加不確定度”，括號內的(de)(de)值為“0.5％的(de)(de)附(fu)加不確定度”。

      4. 彎(wan)頭的彎(wan)曲半徑(jing)等于或(huo)大于管(guan)道直徑(jing)。

      5. 位于喉(hou)(hou)部取壓(ya)口下游至少4倍喉(hou)(hou)部直徑處的管件，或其他阻流件不影(ying)響流量的不確定(ding)度。

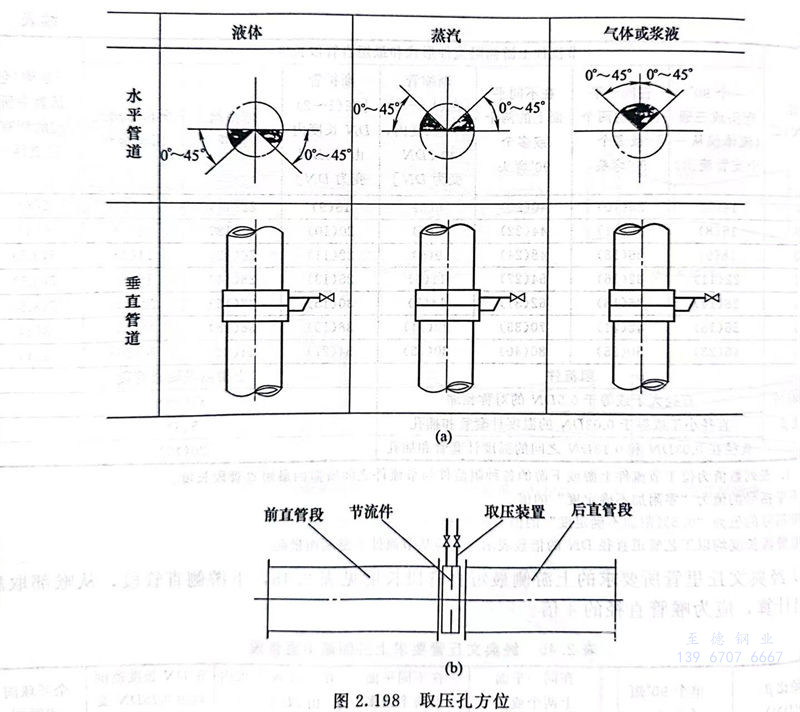

  ⑦. 取壓孔方位(wei)見(jian)圖2.198。

  ⑧. 節(jie)流(liu)(liu)裝置(zhi)的(de)上、下游直管(guan)段范圍內，不允許有溫(wen)度計套(tao)管(guan)、壓(ya)力接(jie)管(guan)、取(qu)(qu)樣接(jie)管(guan)、沖洗接(jie)管(guan)和排放接(jie)管(guan)等連(lian)接(jie)口。通(tong)常流(liu)(liu)量孔(kong)板(ban)、孔(kong)板(ban)法(fa)蘭、取(qu)(qu)壓(ya)短管(guan)及(ji)根部閥由(you)儀表專業提供(gong)。孔(kong)板(ban)法(fa)蘭與管(guan)道采(cai)用焊接(jie)。孔(kong)板(ban)法(fa)蘭、取(qu)(qu)壓(ya)短管(guan)及(ji)根部閥由(you)管(guan)道專業設計。
