1. 限流孔板(ban)的(de)工作原理及分類

  在石油(you)化(hua)工(gong)裝置中(zhong)，限流(liu)(liu)孔板用(yong)于(yu)限制(zhi)流(liu)(liu)體(ti)的流(liu)(liu)量或降(jiang)(jiang)低流(liu)(liu)體(ti)的壓力，但通常(chang)用(yong)于(yu)工(gong)藝物(wu)料壓力降(jiang)(jiang)要求(qiu)精度(du)不高的場合。

  限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)(ban)為(wei)同心銳孔(kong)(kong)板(ban)(ban)，流(liu)(liu)(liu)體通(tong)過(guo)(guo)孔(kong)(kong)板(ban)(ban)就會產生(sheng)壓(ya)(ya)差，流(liu)(liu)(liu)量(liang)隨壓(ya)(ya)差的增(zeng)(zeng)大而增(zeng)(zeng)大。但當壓(ya)(ya)差超過(guo)(guo)一(yi)定數(shu)(shu)值(zhi)，即超過(guo)(guo)臨界(jie)壓(ya)(ya)差時(shi)，不(bu)論壓(ya)(ya)差如何增(zeng)(zeng)加，流(liu)(liu)(liu)量(liang)將維持一(yi)定的數(shu)(shu)值(zhi)而不(bu)再增(zeng)(zeng)加。限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)(ban)就是(shi)根據這個原理來限(xian)制流(liu)(liu)(liu)體的流(liu)(liu)(liu)量(liang)或降低流(liu)(liu)(liu)體的壓(ya)(ya)力。限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)(ban)按孔(kong)(kong)板(ban)(ban)上(shang)開孔(kong)(kong)數(shu)(shu)分為(wei)單孔(kong)(kong)板(ban)(ban)和多孔(kong)(kong)板(ban)(ban)；按板(ban)(ban)數(shu)(shu)可分為(wei)單板(ban)(ban)和多板(ban)(ban)。

2. 限流孔板(ban)的應用

  ①. 蒸(zheng)汽吹掃管(guan)(guan)路，為了保證(zheng)既能達到連續吹掃，又保證(zheng)提供最小蒸(zheng)汽流量(liang)的(de)(de)目的(de)(de)，設(she)(she)計中在蒸(zheng)汽管(guan)(guan)線設(she)(she)置(zhi)限流孔板，一方面(mian)(mian)限制蒸(zheng)汽流量(liang)，另一方面(mian)(mian)降低(di)了蒸(zheng)汽的(de)(de)壓力，保證(zheng)了管(guan)(guan)路的(de)(de)暢通(tong)和安(an)全運(yun)行。

  ②. 儲罐(guan)保壓。

  ③. 管線壓力平衡。

  ④. 在(zai)管(guan)道(dao)中(zhong)閥(fa)門(men)上、下游需要有(you)較(jiao)大壓降時(shi)(shi)，為減(jian)少(shao)流體對閥(fa)門(men)的沖蝕，當經(jing)孔板節流不會產生氣相時(shi)(shi)，可在(zai)閥(fa)門(men)上游串聯孔板。

  ⑤. 流(liu)(liu)體需要(yao)小流(liu)(liu)量且連(lian)續流(liu)(liu)通的(de)地方，如泵的(de)沖洗(xi)管(guan)道、熱備用泵的(de)旁路管(guan)道（低流(liu)(liu)量保護(hu)管(guan)道）、分析(xi)取樣(yang)管(guan)等場(chang)所。

  ⑥. 需要降壓以減少噪聲(sheng)或磨損(sun)的(de)地(di)方，如放空(kong)系統。

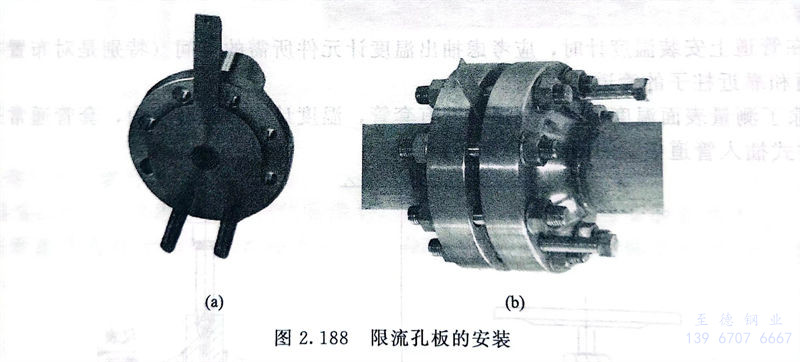

  限流孔板的安裝(zhuang)見圖 2.188

  在熱水分配站配管設計過程中，在同一個熱水分配站上的熱水伴管當量長度宜大致相等，最短熱水伴管當量長度不宜小于最長伴管當量長度的70％，否則宜設置限流孔板或截(jie)止(zhi)閥以控制熱水量分配均勻。

3. 孔板流量計的(de)布置

  節流裝置一般安裝在水平管道上，如果必須在垂直段上，則液體流向必須由下向上，氣體流向必須由上向下。節流裝置應盡量安裝在維修方便的地方，要求的直管段長度內不應有焊縫、閥門、管件支管和大小頭等。
