①. 調節閥又名控制閥（control valve），是通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；按其功能和特性，可分為線性特性、等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、泥漿、油品及各種腐蝕性介質。
電力(li)驅(qu)動(dong)(dong)是(shi)(shi)閥門常用的(de)驅(qu)動(dong)(dong)方(fang)式(shi)，通常稱這種形式(shi)的(de)驅(qu)動(dong)(dong)裝(zhuang)置為(wei)閥門電動(dong)(dong)裝(zhuang)置，閥門電動(dong)(dong)裝(zhuang)置的(de)缺點是(shi)(shi)構(gou)造復雜，在潮濕的(de)地方(fang)使用更為(wei)困難，用于(yu)易爆介(jie)質時，需(xu)要采(cai)用隔爆措施。閥門電動(dong)(dong)裝(zhuang)置的(de)特(te)點如(ru)下(xia)。
a. 啟(qi)閉迅速，可(ke)以大大縮短啟(qi)閉閥(fa)門所需的(de)時間。
b. 可以大(da)大(da)減輕操作人(ren)員(yuan)的勞(lao)動強度，特別適用(yong)于高壓(ya)、大(da)口徑閥門(men)。
c. 適用于(yu)安裝(zhuang)在(zai)不能手動操(cao)作或難于(yu)接近的位置(zhi)，易于(yu)實現遠(yuan)距(ju)離操(cao)縱，而且安裝(zhuang)高度不受限(xian)制(zhi)。
d. 有(you)利于整(zheng)個系(xi)統的自動(dong)化。
e. 電源(yuan)比氣源(yuan)和(he)液源(yuan)容易獲(huo)得，其電線(xian)的敷設(she)和(he)維護(hu)也比壓縮(suo)空氣和(he)液壓管線(xian)簡單得多。
氣(qi)(qi)動閥(fa)門(men)(men)和(he)液動是以一定壓力(li)的(de)空氣(qi)(qi)、水或油為(wei)動力(li)源(yuan)，利用氣(qi)(qi)缸（或液壓缸）和(he)活塞的(de)運動來(lai)驅動閥(fa)門(men)(men)的(de)，一般氣(qi)(qi)動的(de)空氣(qi)(qi)壓力(li)小于0.8MPa，液動的(de)水壓或液壓為(wei)2.5～25MPa。
②. 調節閥的(de)布置
a. 調節閥的(de)安(an)裝位置應(ying)(ying)滿足工藝流程設計的(de)要求，并應(ying)(ying)靠近與其有(you)關的(de)一次(ci)指(zhi)示儀(yi)表(biao)，便于在(zai)用旁路閥手動操作時觀察(cha)一次(ci)儀(yi)表(biao)。
b. 調節閥組應(ying)盡量(liang)布置在地(di)面、樓(lou)面、操作平臺(tai)上(shang)或通道兩旁且易(yi)于(yu)接近的(de)地(di)方(fang)，并盡量(liang)靠近與其操作有(you)關的(de)現場監測儀表等(deng)便于(yu)調試、檢查、拆(chai)卸(xie)的(de)地(di)方(fang)。
c. 調(diao)節閥(fa)應正立垂直(zhi)安裝(zhuang)于水(shui)平(ping)管道上，特殊(shu)情況下才(cai)可水(shui)平(ping)或傾(qing)斜安裝(zhuang)，但必須加(jia)支(zhi)承。
d. 為便(bian)于(yu)操作(zuo)和維護檢修，調節閥(fa)應布置在地(di)面或平(ping)臺(tai)(tai)上且易于(yu)接近的(de)(de)地(di)方。與平(ping)臺(tai)(tai)或地(di)面的(de)(de)凈空不應小于(yu)250mm。對于(yu)反裝閥(fa)芯的(de)(de)單雙座(zuo)調節閥(fa)，宜在閥(fa)體(ti)下(xia)方留出抽閥(fa)芯的(de)(de)空間。

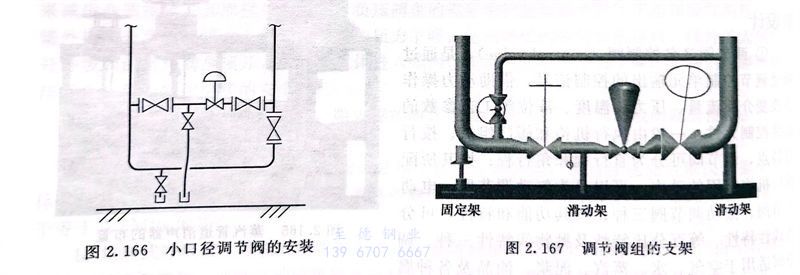

e. 調(diao)節(jie)閥(fa)(fa)組(zu)（包括調(diao)節(jie)閥(fa)(fa)、旁(pang)路(lu)閥(fa)(fa)、切斷(duan)閥(fa)(fa)和(he)排液閥(fa)(fa)）立面安(an)裝時，調(diao)節(jie)閥(fa)(fa)接管(guan)直(zhi)(zhi)徑(jing)(jing)不(bu)小(xiao)于(yu)DN25時，應把調(diao)節(jie)閥(fa)(fa)安(an)裝在旁(pang)路(lu)的(de)下方(fang)或(huo)與(yu)旁(pang)路(lu)相同標高；調(diao)節(jie)閥(fa)(fa)接管(guan)直(zhi)(zhi)徑(jing)(jing)小(xiao)于(yu)DN25時，調(diao)節(jie)閥(fa)(fa)可安(an)裝在旁(pang)路(lu)的(de)上方(fang)、下方(fang)或(huo)與(yu)旁(pang)路(lu)相同標高，當(dang)調(diao)節(jie)閥(fa)(fa)安(an)裝在旁(pang)路(lu)上方(fang)時，旁(pang)路(lu)上應裝排液閥(fa)(fa)。輸送含有固體顆(ke)粒(li)介質的(de)管(guan)道上的(de)調(diao)節(jie)閥(fa)(fa)直(zhi)(zhi)徑(jing)(jing)小(xiao)于(yu)DN25時，因小(xiao)口(kou)徑(jing)(jing)調(diao)節(jie)閥(fa)(fa)容(rong)易堵(du)塞，應在入(ru)口(kou)隔斷(duan)閥(fa)(fa)后增(zeng)設(she)過(guo)濾(lv)器或(huo)將旁(pang)路(lu)閥(fa)(fa)布置在同一個平面上，或(huo)將旁(pang)路(lu)閥(fa)(fa)布置在調(diao)節(jie)閥(fa)(fa)的(de)下方(fang)，見圖2.166。
f. 為避免調(diao)節(jie)閥鼓膜受熱及便(bian)于(yu)就(jiu)地(di)取(qu)下膜頭(tou)(tou)，膜頭(tou)(tou)頂部上凈(jing)距(ju)應不小于(yu)200mm。為避免旁路(lu)閥泄漏介(jie)質落在(zai)調(diao)節(jie)閥上和便(bian)于(yu)就(jiu)地(di)拆裝(zhuang)膜頭(tou)(tou)，安(an)裝(zhuang)時調(diao)節(jie)閥與旁路(lu)閥應錯開(kai)布置。
g. 低溫或高溫管(guan)道上的調節閥組的支(zhi)架(jia)，兩個(ge)支(zhi)架(jia)中(zhong)應有一個(ge)是固定支(zhi)架(jia)，另(ling)一個(ge)是滑動支(zhi)架(jia)，見圖2.167。
h. 調節閥(fa)應安(an)裝在環境溫度不高于(yu)60℃且不低于(yu)-40℃的地方，并遠離振動源。
i. 在(zai)一(yi)個區(qu)域內(nei)有較多的調節閥時，應(ying)考慮形式一(yi)致，整齊(qi)、美觀及操(cao)作(zuo)方便。
j. 隔斷閥(fa)是當調節(jie)閥(fa)檢(jian)修時(shi)關閉管道(dao)之用，故(gu)應(ying)選(xuan)(xuan)用閘(zha)板(ban)閥(fa)；旁路閥(fa)是當調節(jie)閥(fa)檢(jian)修停(ting)用時(shi)作(zuo)調節(jie)流量之用，故(gu)一(yi)般(ban)應(ying)選(xuan)(xuan)用截止閥(fa)，但旁路閥(fa)直徑(jing)大于(yu)DN150時(shi)，可選(xuan)(xuan)用閘(zha)板(ban)閥(fa)。
k. 調節閥(fa)在(zai)檢(jian)修(xiu)時需(xu)將(jiang)兩隔斷閥(fa)之(zhi)間(jian)的(de)(de)管道(dao)泄壓和排(pai)(pai)液(ye)(ye)，一般可在(zai)調節閥(fa)入口(kou)側與(yu)調節閥(fa)上游的(de)(de)切斷閥(fa)之(zhi)間(jian)管道(dao)的(de)(de)低點設(she)排(pai)(pai)液(ye)(ye)閘閥(fa)。當工(gong)(gong)藝管道(dao)公稱(cheng)直(zhi)徑(jing)大于(yu)DN25時，排(pai)(pai)液(ye)(ye)閥(fa)公稱(cheng)直(zhi)徑(jing)應(ying)不(bu)小于(yu)DN20；當工(gong)(gong)藝管道(dao)公稱(cheng)直(zhi)徑(jing)不(bu)大于(yu)DN25，排(pai)(pai)液(ye)(ye)閥(fa)的(de)(de)公稱(cheng)直(zhi)徑(jing)應(ying)為(wei)DN15。高壓管道(dao)的(de)(de)排(pai)(pai)液(ye)(ye)閥(fa)應(ying)設(she)雙閥(fa)。
l. 當(dang)管道(dao)施(shi)工后進行(xing)清掃及吹掃試(shi)運轉時，應將調(diao)節閥從管道(dao)上卸下，用短(duan)管代替。

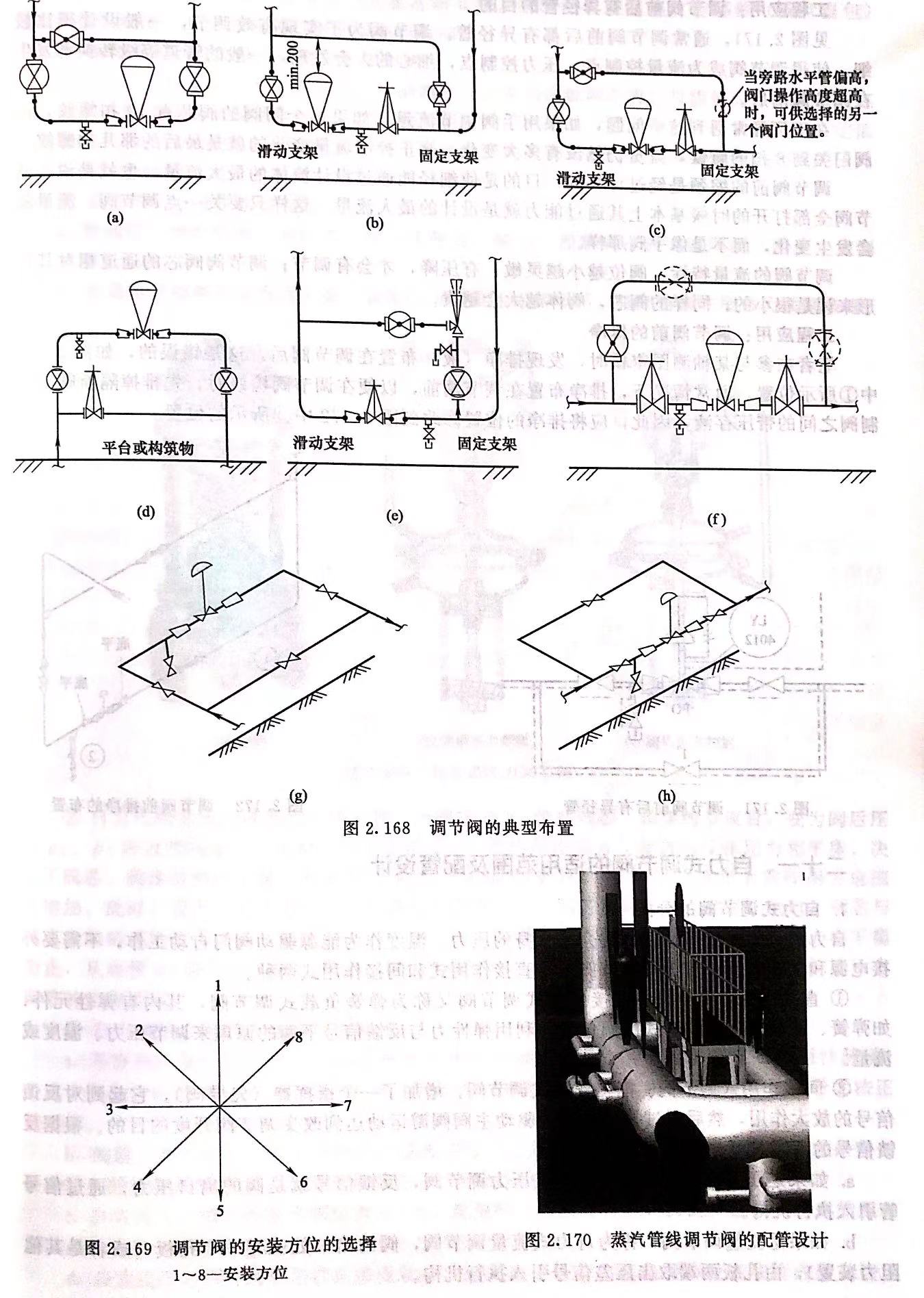

m. 調(diao)(diao)(diao)節(jie)閥(fa)的典型(xing)布置(zhi)如圖(tu)(tu)(tu)2.168所示(shi)：圖(tu)(tu)(tu)（a）中(zhong)(zhong)閥(fa)組(zu)布置(zhi)緊湊，所占(zhan)(zhan)空(kong)間小，維(wei)修(xiu)時便(bian)于(yu)拆(chai)卸，整(zheng)套閥(fa)組(zu)放空(kong)簡便(bian)。圖(tu)(tu)(tu)（b）、圖(tu)(tu)(tu)（c）中(zhong)(zhong)旁路閥(fa)的操作維(wei)修(xiu)方便(bian)。圖(tu)(tu)(tu)（d）中(zhong)(zhong)閥(fa)組(zu)布置(zhi)緊湊，但調(diao)(diao)(diao)節(jie)閥(fa)偏高(gao)，適(shi)用(yong)于(yu)較(jiao)小口徑(jing)調(diao)(diao)(diao)節(jie)閥(fa)。圖(tu)(tu)(tu)（e）適(shi)用(yong)于(yu)角式調(diao)(diao)(diao)節(jie)閥(fa)。圖(tu)(tu)(tu)（f）中(zhong)(zhong)調(diao)(diao)(diao)節(jie)閥(fa)容易(yi)接近，但兩個隔斷閥(fa)與調(diao)(diao)(diao)節(jie)閥(fa)在(zai)一根(gen)直管上(shang)，難于(yu)拆(chai)卸和安裝(zhuang)，旁路上(shang)有死角，不得用(yong)于(yu)易(yi)凝(ning)、有腐蝕性介質，閥(fa)組(zu)安裝(zhuang)要占(zhan)(zhan)較(jiao)大空(kong)間，僅用(yong)于(yu)低(di)壓(ya)降調(diao)(diao)(diao)節(jie)閥(fa)。圖(tu)(tu)(tu)（g）與圖(tu)(tu)(tu)（h）用(yong)于(yu)水平布置(zhi)的閥(fa)組(zu)。
工程應(ying)用：調(diao)節閥安裝(zhuang)方向的選(xuan)擇
布(bu)置(zhi)設(she)計調節(jie)閥(fa)時，有(you)的設(she)計人員可能(neng)考慮到布(bu)置(zhi)空間和操作維(wei)修(xiu)高度等(deng)問題，將膜(mo)頭安裝成了水(shui)平方(fang)向(xiang)，這是錯誤的。如(ru)圖2.169所示的8個方(fang)位(wei)(wei)，最好是按方(fang)位(wei)(wei)1正立、垂直安裝在水(shui)平管(guan)道(dao)上，執(zhi)行機(ji)(ji)構位(wei)(wei)于閥(fa)體上方(fang)。其他方(fang)位(wei)(wei)應盡量(liang)避免。其他方(fang)位(wei)(wei)與方(fang)位(wei)(wei)1比較，有(you)如(ru)下(xia)缺點：由于滑動零件的不平衡力，會加(jia)速磨損或增加(jia)滯后；泄漏(lou)量(liang)不易保證；維(wei)修(xiu)麻煩；執(zhi)行機(ji)(ji)構必須加(jia)支承(cheng)，固定牢固；不能(neng)通過(guo)底塞排放(fang)臟物。
當受現(xian)場條件限(xian)制(zhi)，無法(fa)在(zai)方(fang)位(wei)(wei)1安(an)裝(zhuang)時，可采(cai)用方(fang)位(wei)(wei)2、8，其(qi)次(ci)采(cai)用方(fang)位(wei)(wei)5，再次(ci)采(cai)用方(fang)位(wei)(wei)4、方(fang)位(wei)(wei)6，不能在(zai)方(fang)位(wei)(wei)3、7安(an)裝(zhuang)。
工程應用：蒸汽管線調節閥的(de)配(pei)管設計
蒸(zheng)汽管線口徑為20in隔斷閥(fa)的手柄標(biao)高(gao)(gao)在2.6m，調(diao)(diao)(diao)節(jie)(jie)閥(fa)膜頭的高(gao)(gao)度(du)也在2.0m，考慮(lv)到主(zhu)管與(yu)旁(pang)路(lu)閥(fa)門(men)的操(cao)作維護高(gao)(gao)度(du)，將調(diao)(diao)(diao)節(jie)(jie)閥(fa)布置(zhi)在旁(pang)路(lu)的相(xiang)同標(biao)高(gao)(gao)。如圖2.170所示，在調(diao)(diao)(diao)節(jie)(jie)閥(fa)與(yu)旁(pang)路(lu)之間設(she)置(zhi)了平臺。調(diao)(diao)(diao)節(jie)(jie)閥(fa)前的排凈采用蒸(zheng)汽集(ji)液包和疏(shu)水器。
工程應用：調節閥前(qian)后有異徑管的目的

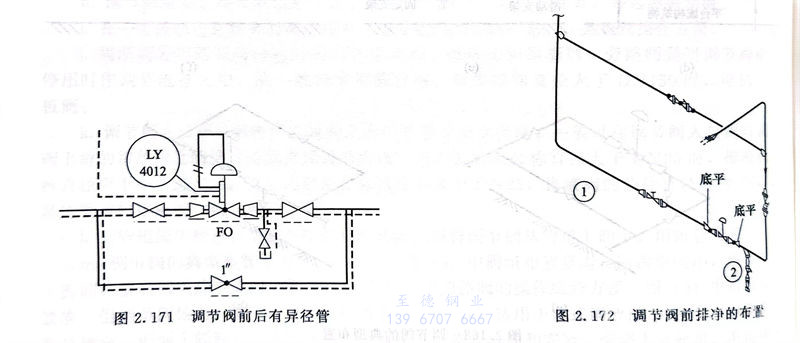

見圖2.171，通常(chang)調節閥(fa)前后(hou)都有(you)異(yi)徑管。調節閥(fa)為了實(shi)現(xian)有(you)效調節，一般(ban)設計得(de)比較細(xi)，使得(de)調節閥(fa)成為流量控(kong)制(zhi)(zhi)點、壓力控(kong)制(zhi)(zhi)點，細(xi)心的人會(hui)發現(xian)，一般(ban)的管道等級轉換都發生在調節閥(fa)前后(hou)。
在(zai)工廠經(jing)常(chang)遇到這個(ge)問題，如果用手閥(fa)(fa)調(diao)節(jie)流(liu)量(liang)，如果這個(ge)閘閥(fa)(fa)的(de)閥(fa)(fa)芯有10扣(kou)(kou)螺(luo)(luo)紋，把閥(fa)(fa)門(men)關(guan)到8扣(kou)(kou)的(de)時候，流(liu)量(liang)仍然沒有多大(da)變化(hua)，真(zhen)正控制流(liu)量(liang)變化(hua)的(de)就是最后的(de)那幾扣(kou)(kou)螺(luo)(luo)紋。
調節閥前的(de)縮頸是(shi)經過計(ji)(ji)算的(de)，目的(de)是(shi)使細徑能(neng)(neng)通過設計(ji)(ji)流(liu)體的(de)最大流(liu)量(liang)，也就(jiu)是(shi)說(shuo)，調節閥全部打開的(de)時候基本(ben)上(shang)其(qi)通過能(neng)(neng)力就(jiu)是(shi)設計(ji)(ji)的(de)最大流(liu)量(liang)，這(zhe)樣只(zhi)要關一點調節閥，流(liu)量(liang)就(jiu)會發生變化(hua)，而不是(shi)像(xiang)手閥那樣。
調節閥的流(liu)量特性：閥位越小(xiao)越靈(ling)敏；有壓降，才會有調節；調節閥閥芯的通道相對其外形來(lai)說是很小(xiao)的；同樣的閥芯，閥體越大會越貴。
工程應用：調節閥前(qian)的排凈(jing)
浙江至德鋼業有限(xian)公司在(zai)(zai)參(can)與(yu)某(mou)軸測圖(tu)審核(he)時，發現(xian)排(pai)凈（液(ye)）布置(zhi)在(zai)(zai)調節(jie)閥(fa)(fa)后，這(zhe)是錯誤的(de)，如圖(tu)2.172中①所(suo)示(shi)位置(zhi)。通常情況(kuang)下，排(pai)凈布置(zhi)在(zai)(zai)調節(jie)閥(fa)(fa)前，以便(bian)在(zai)(zai)調節(jie)閥(fa)(fa)檢修時，先排(pai)掉隔斷閥(fa)(fa)與(yu)控制(zhi)閥(fa)(fa)之間的(de)帶(dai)壓存液(ye)，因此(ci)，應將(jiang)排(pai)凈的(de)位置(zhi)修改到圖(tu)2.172中②所(suo)示(shi)的(de)位置(zhi)。
