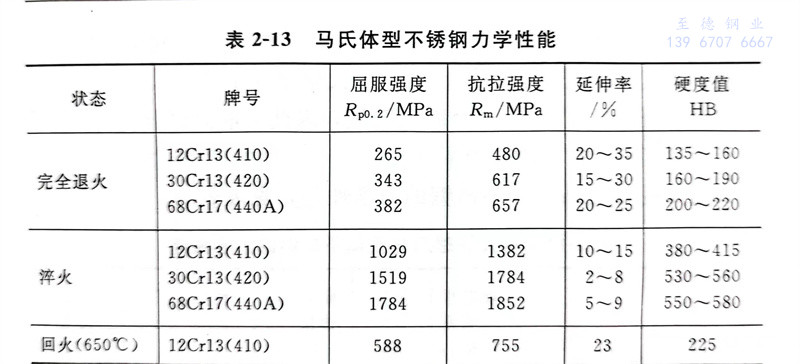

馬氏體型不(bu)銹鋼管(guan)因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從香蕉視頻app在線觀看:12Cr13（410）不銹鋼管到高碳68Cr17（440A）不銹鋼管，不同熱處理條件相應的力學性能，見表2-13。

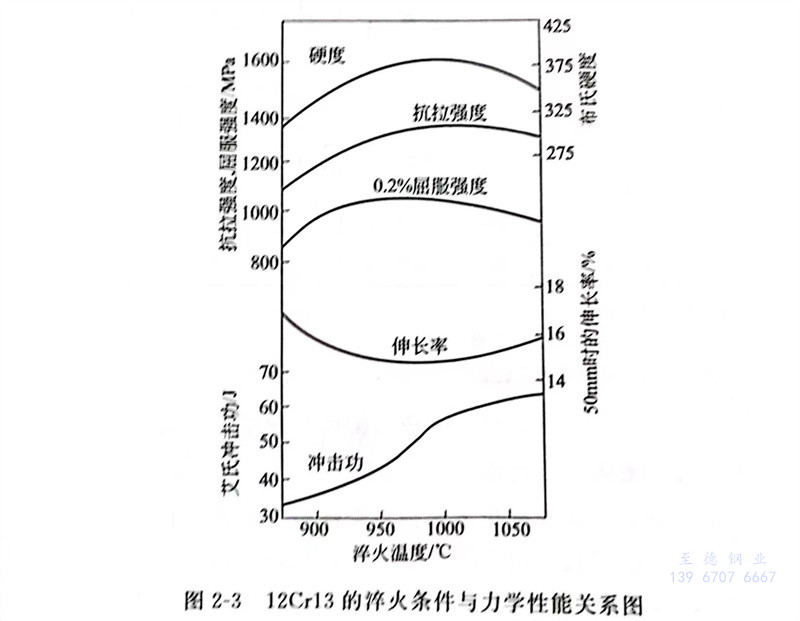

  完全退火(huo)(huo)(huo)是(shi)(shi)從變態點以上升開始，一(yi)般(ban)的是(shi)(shi)從800～900℃緩慢(man)地冷卻(que)下來。含碳量越高(gao)則其(qi)強度也(ye)越高(gao)。淬(cui)火(huo)(huo)(huo)一(yi)般(ban)情況下是(shi)(shi)從925～1070℃開始快速冷卻(que)，因為其(qi)淬(cui)火(huo)(huo)(huo)性(xing)好，無論(lun)是(shi)(shi)油冷還(huan)是(shi)(shi)水冷都可以充分硬化(hua)。但淬(cui)火(huo)(huo)(huo)溫(wen)度過高(gao)時(shi)(shi)，殘留的奧氏(shi)體就多，回火(huo)(huo)(huo)以后的強度降低(di)。12Cr13（410）不銹鋼(gang)管的淬(cui)火(huo)(huo)(huo)條件與力學性(xing)能(neng)的關系如圖2-3所示。淬(cui)火(huo)(huo)(huo)狀態下的殘留變形大(da)，金相(xiang)組織(zhi)不穩定，所以淬(cui)火(huo)(huo)(huo)后要(yao)進行回火(huo)(huo)(huo)處理，力學性(xing)能(neng)依回火(huo)(huo)(huo)溫(wen)度的不同(tong)而變化(hua)。回火(huo)(huo)(huo)時(shi)(shi)一(yi)定要(yao)避開400～550℃這個脆化(hua)區域，因此一(yi)般(ban)只進行250℃的低(di)溫(wen)回火(huo)(huo)(huo)或700℃左右的高(gao)溫(wen)回火(huo)(huo)(huo)。

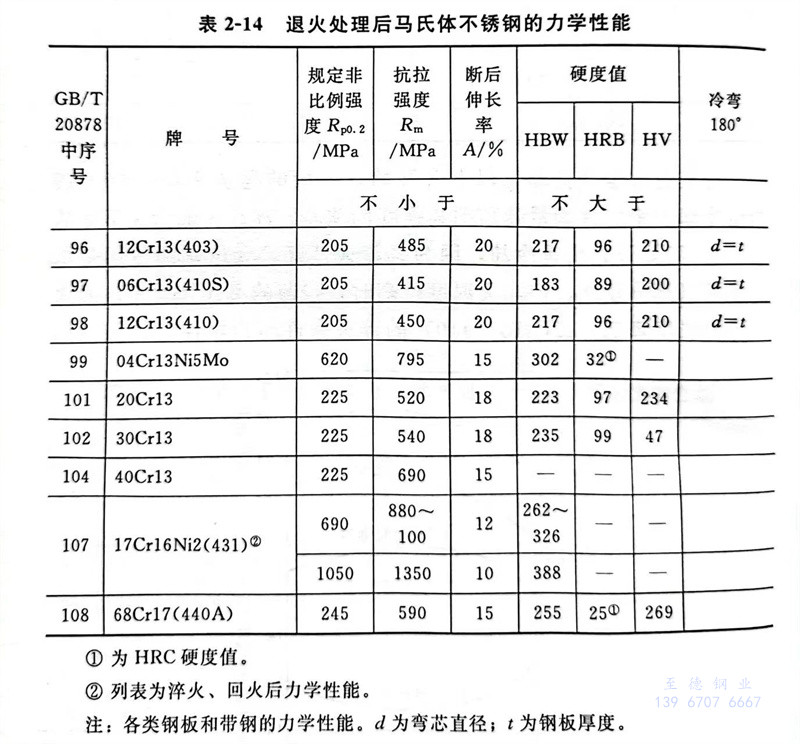

 退(tui)火處理(li)后馬氏體不銹鋼管的力學(xue)性能，見表(biao)2-14。

      ①. 為HRC硬度值。

      ②. 列表為淬(cui)火(huo)、回(hui)火(huo)后力學性能。

  注：各類鋼(gang)板和帶鋼(gang)的力學性能。d為彎芯直徑(jing)；t為鋼(gang)板厚度。

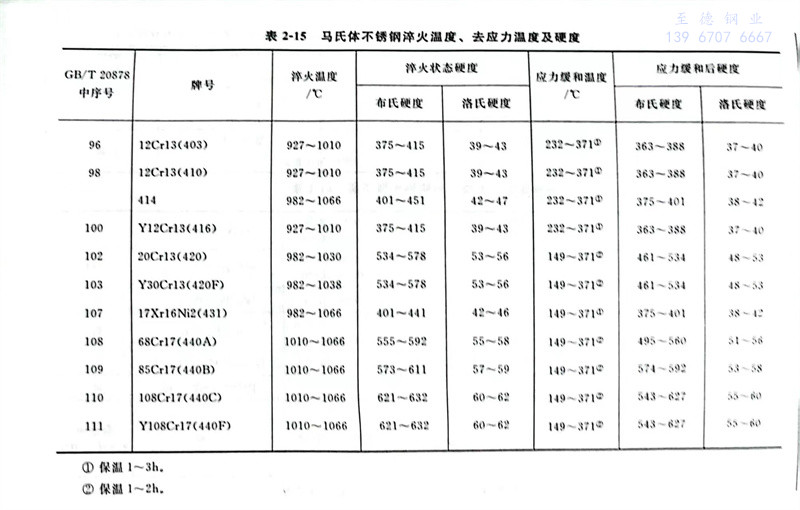

 馬氏體不(bu)銹鋼(gang)淬火溫(wen)度、去應力溫(wen)度及硬度，見(jian)表2-15。
